Настройка цветовых полос

Ai Toolbox создаёт цветовые полосы с помощью стандартных символов Illustrator, поэтому для настройки внешнего вида достаточно создать новый символ и указать Ai Toolbox использовать его.

Как это работает?

Начнём с простого проекта и добавим цветовую полосу. Используем тот же проект, что и в уроке по цветовым полосам, но выберем Object → Color Bar → Create 40/80/100 Color Bar:

На этот раз полоса выглядит иначе — для каждой краски показано несколько оттенков. Также обратите внимание: символ, упомянутый в окне свойств, присутствует на панели Symbols Illustrator. Рассмотрим его ближе:

Дважды кликните символ на панели для редактирования. Вы увидите три скруглённых прямоугольника, залитых приводочным цветом с разным уровнем оттенка. Теперь понятен принцип:

1. Для каждой краски документа Ai Toolbox берёт выбранный символ;
2. Затем разворачивает символ и закрашивает его цветом краски;
3. Изменяются только плашечные цвета символа, триадные остаются без изменений.

Хотя можно использовать любой плашечный цвет в символах, рекомендуется приводочный (registration) — он не меняет список образцов при добавлении в проект. Используйте уровень оттенка (tint) для создания разных оттенков.

Внесём изменения

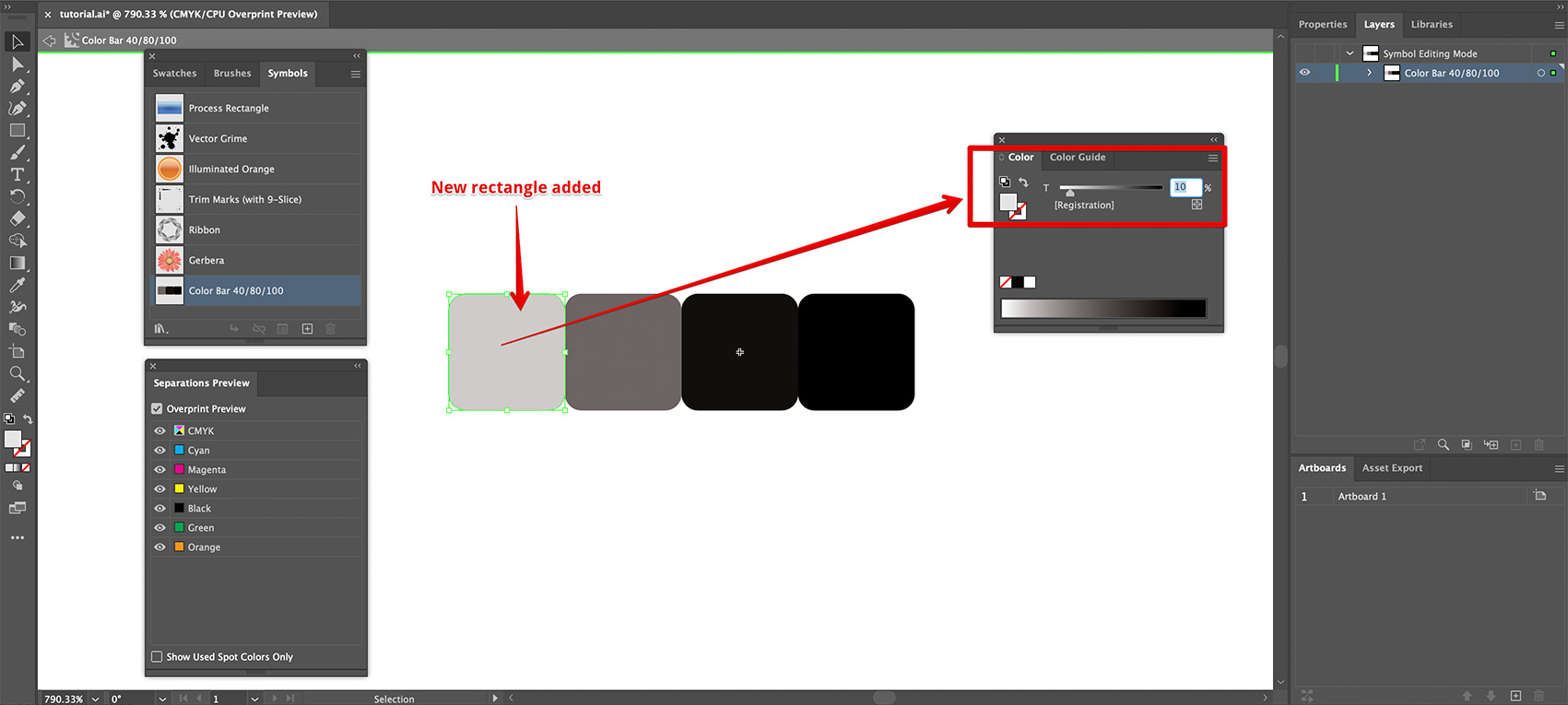

Сейчас полоса показывает 3 оттенка каждого цвета. Добавим ещё один с 10% оттенком. Скопируйте один из квадратов, разместите слева от остальных и настройте оттенок:

Выйдите из редактора символа и проверьте полосу. Она может не обновиться сразу — Ai Toolbox не отслеживает все изменения. Для принудительного обновления нажмите Object → Color Bar → Update All Color Bars. Должно получиться:

Символ обновлён, и теперь полоса показывает четыре оттенка каждого цвета вместо трёх.

Вертикальная полоса с оттенками

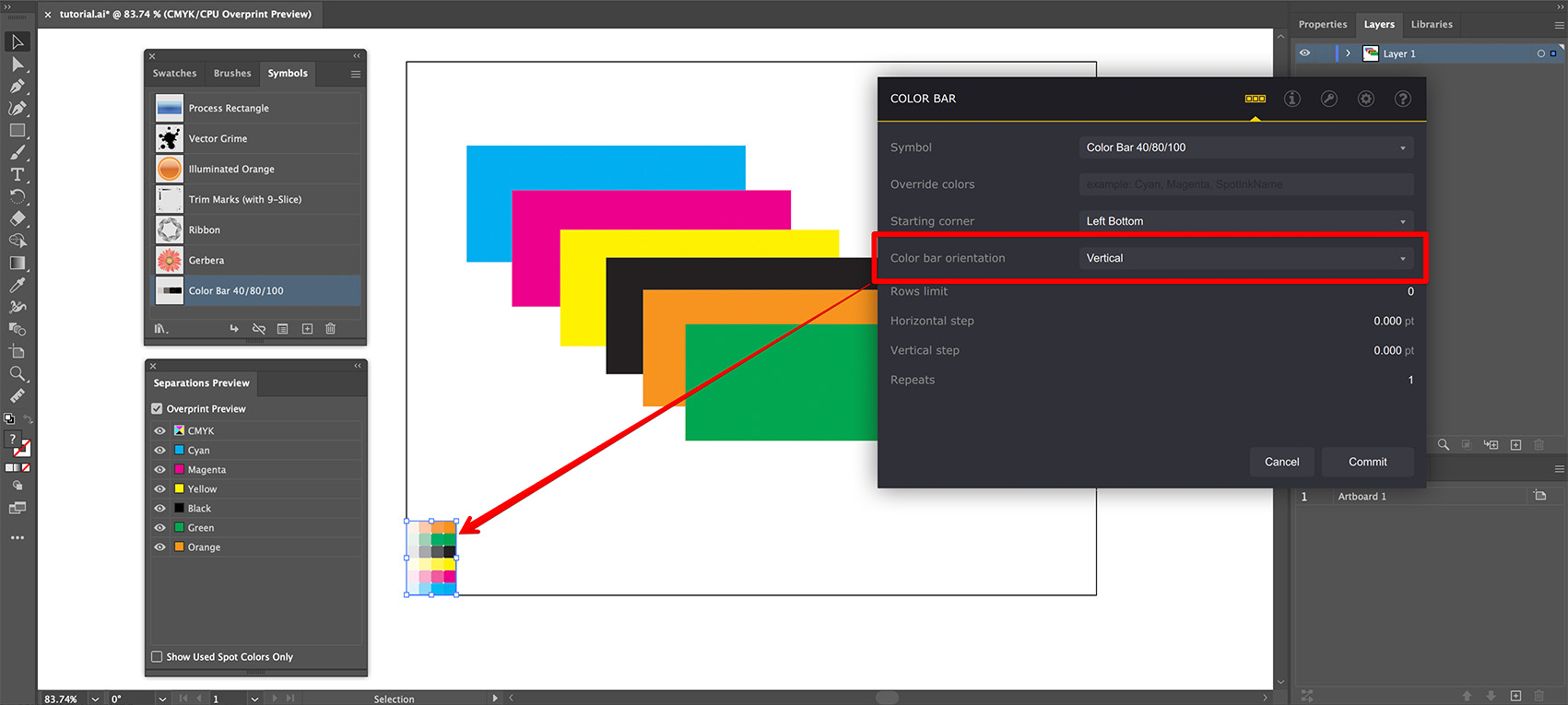

Если просто переключить ориентацию на вертикальную, результат может удивить:

Вы, возможно, ожидали, что элементы встанут в один столбец, но они остались горизонтальными — по одной строке на краску. Причина в том, что Ai Toolbox не поворачивает элементы для вертикальной ориентации, так как это не всегда нужно (например, текст должен оставаться горизонтальным).

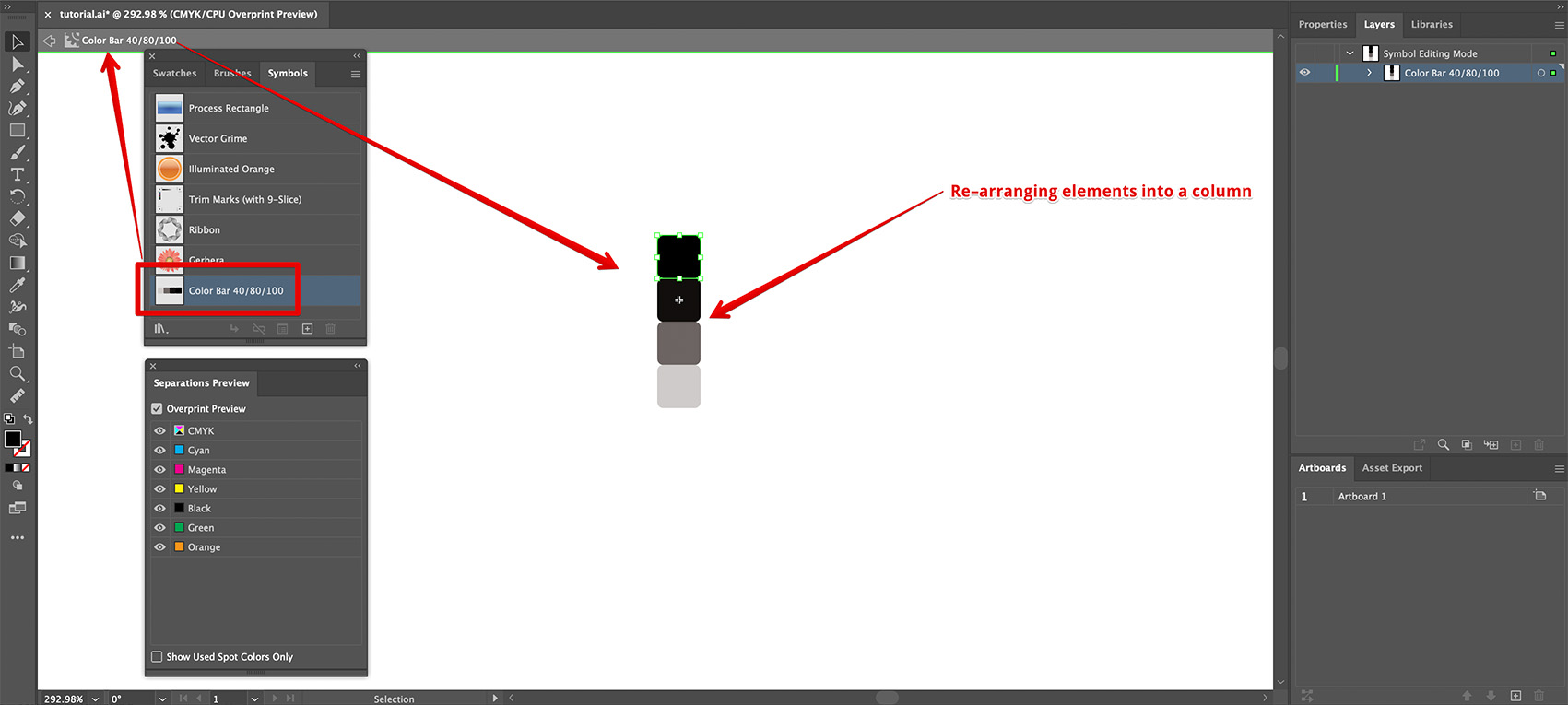

Решение — перестроить символ в столбец вместо строки. Снова отредактируйте символ:

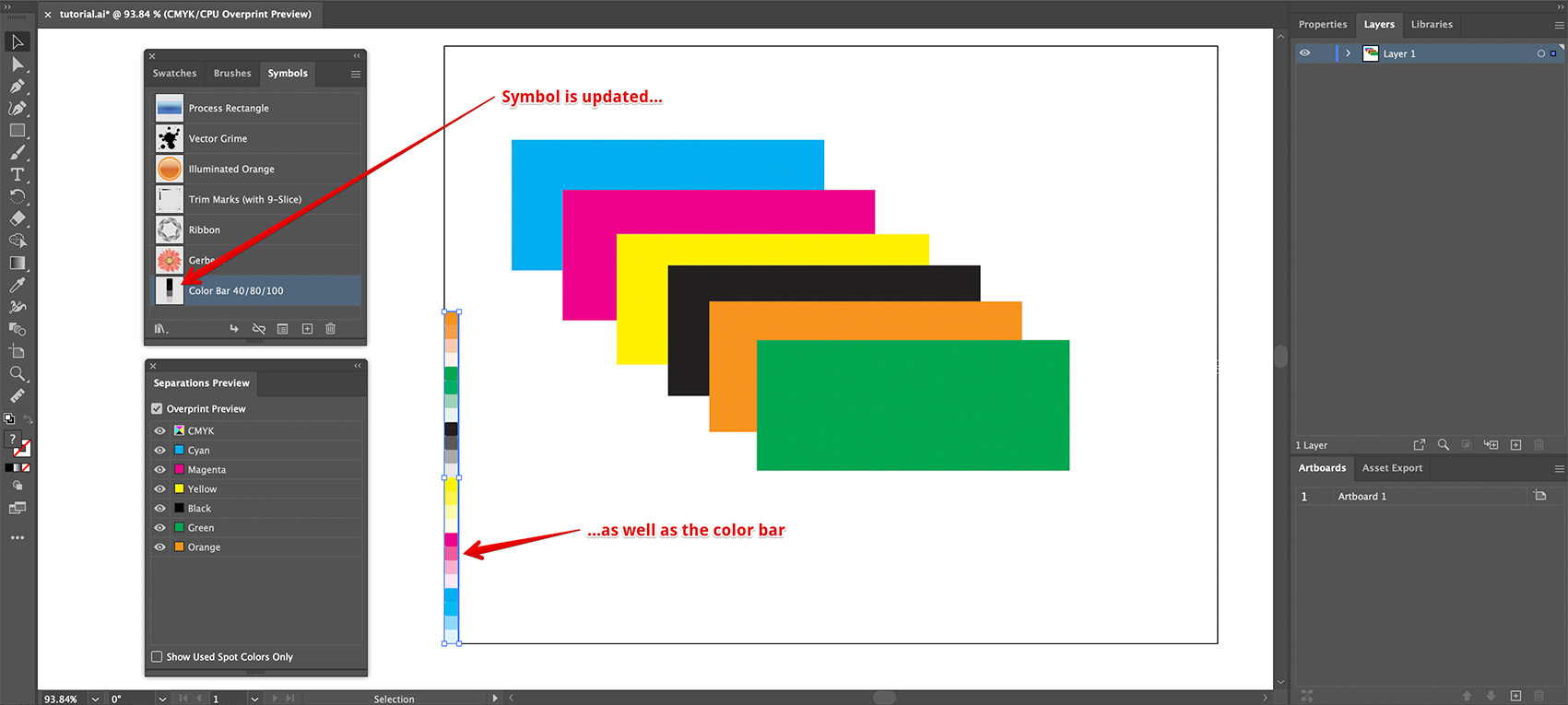

Выйдите из редактора и обновите полосу через Update All Color Bars. Получите полностью вертикальную полосу:

Нестандартные формы и размеры

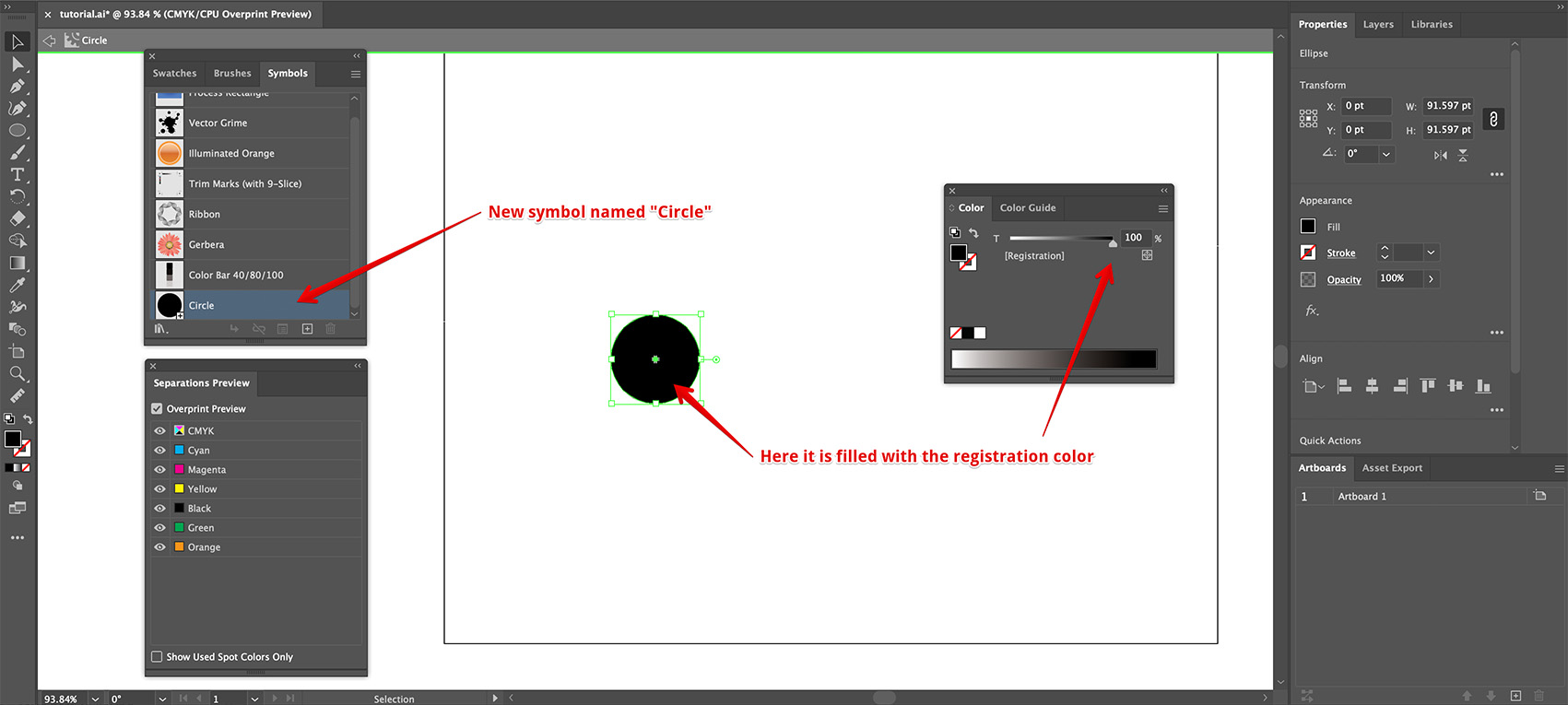

Попробуем новый символ с кругом:

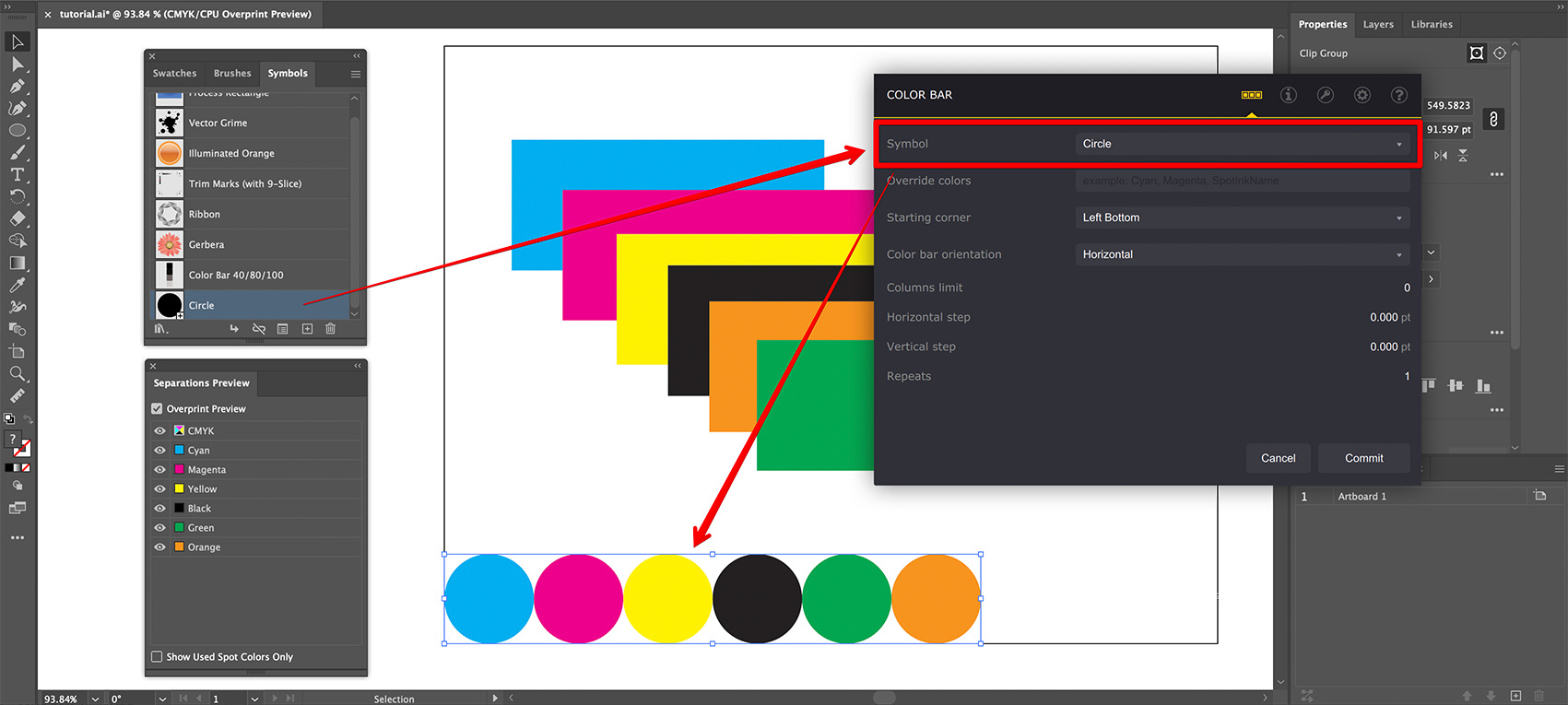

Выделите цветовую полосу, откройте свойства и выберите “Circle” в списке Symbol:

Теперь полоса использует круг. Улучшим символ обводкой с полутоном:

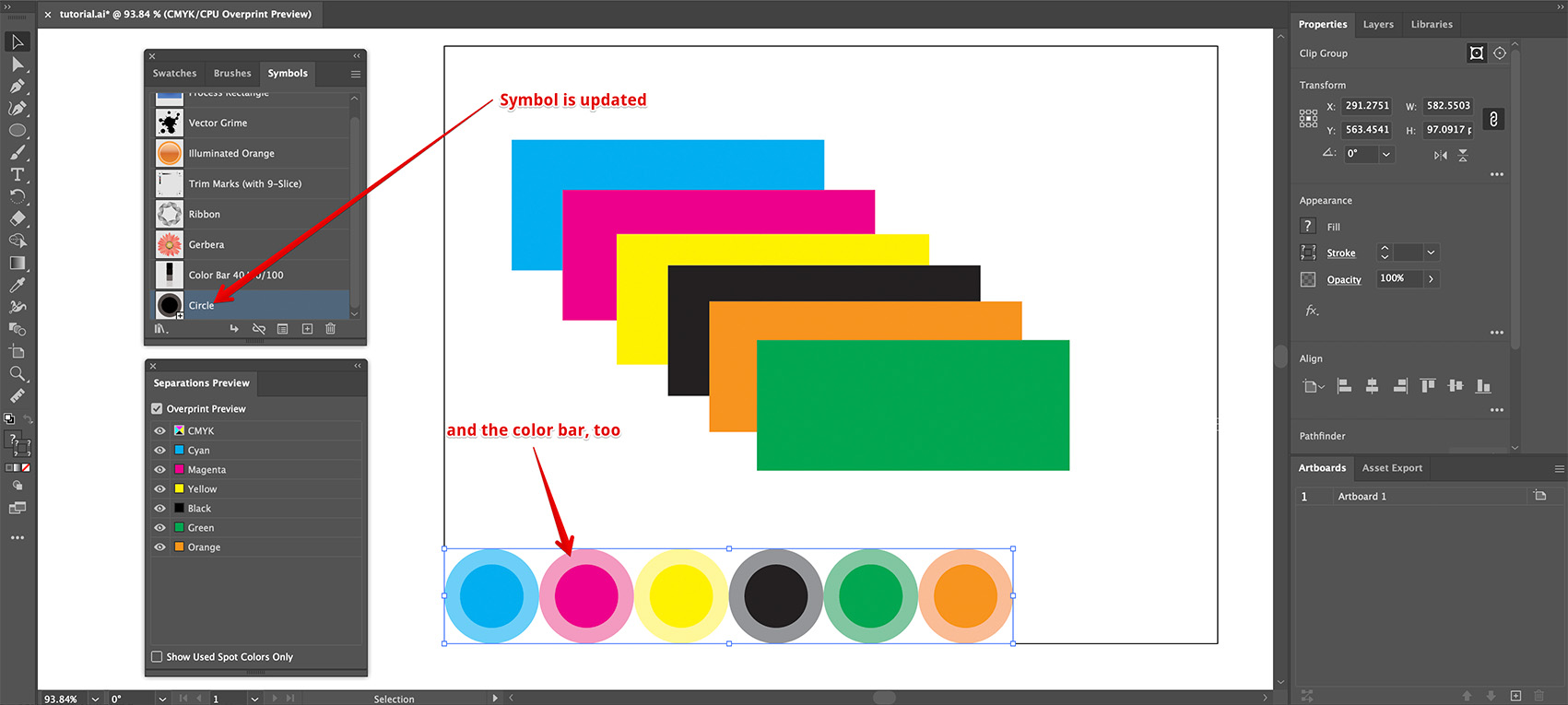

Здесь обводка использует тот же приводочный цвет с 50% оттенка. После сохранения символа и обновления полосы:

По сути, Ai Toolbox закрашивает указанный символ и размещает его копии, формируя цветовую полосу.

Ограничения закрашивания

Ai Toolbox закрашивает все простые элементы символа, которым назначен плашечный цвет. Это включает простые и составные контуры, а также текст. Поддерживаются группы элементов, но не envelope, повторы и т.д. Не поддерживаются узоры и градиенты, даже с плашечными цветами.

Триадные цвета (CMYK) не затрагиваются. Это позволяет добавлять элементы, которые не закрашиваются.

Другой вариант — заблокировать элемент символа. Заблокированные элементы также остаются без изменений.

Текстовые элементы

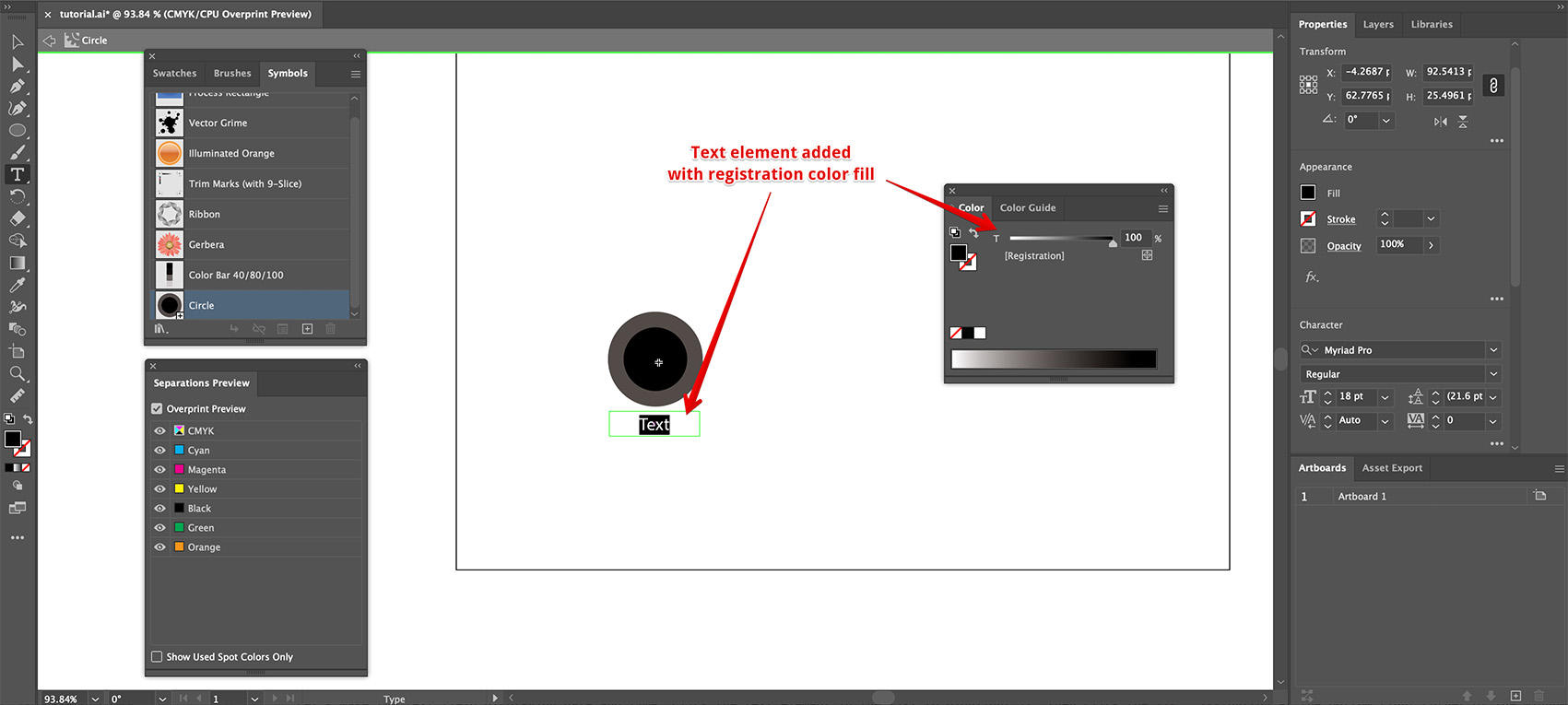

В символах цветовых полос можно использовать текст. Добавим простой текст под кругом:

Текст использует приводочный цвет, поэтому после обновления он будет закрашен цветом краски:

Следующий вопрос: можно ли отображать названия красок? Да, Ai Toolbox использует специальные переменные-заполнители:

• {ink} — полное название краски;
• {inkShort} — первая заглавная буква названия.

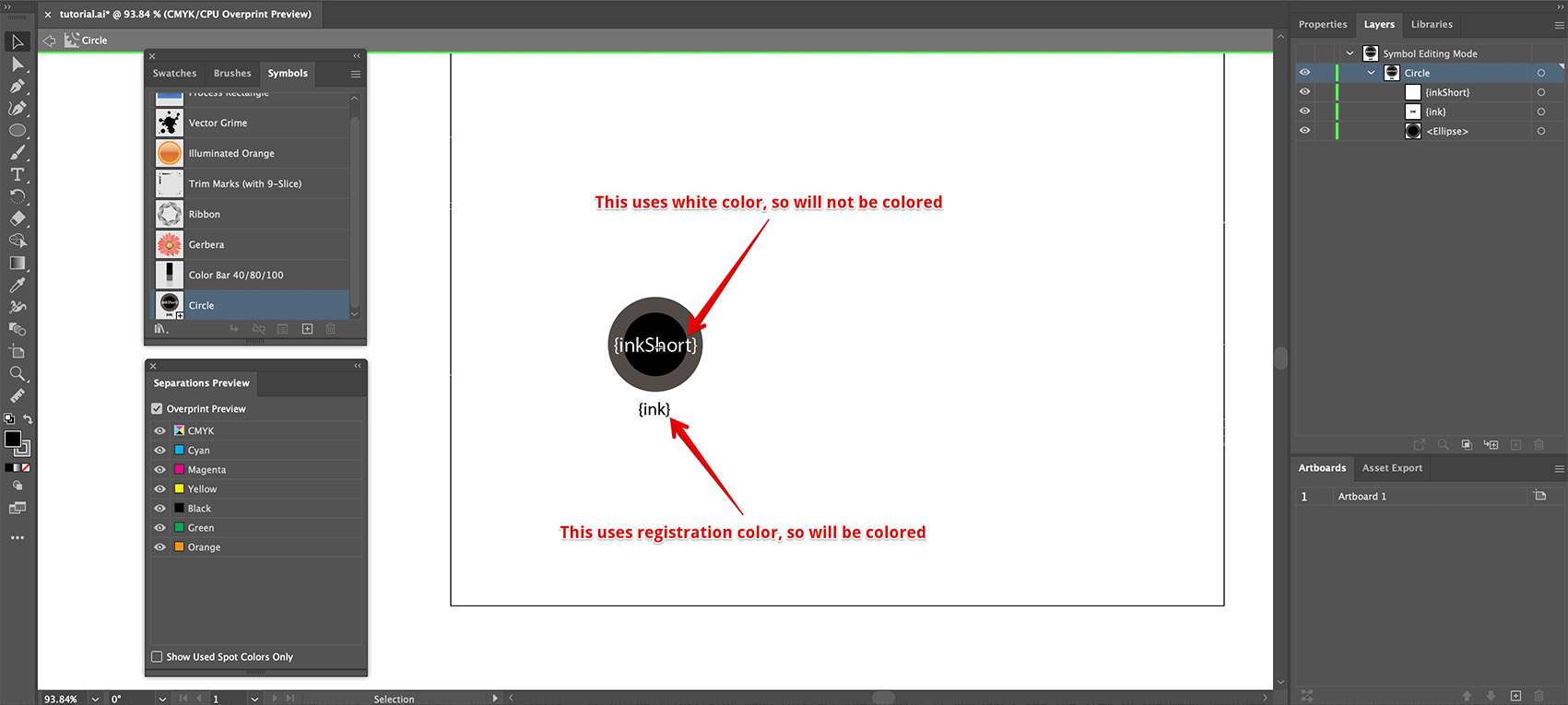

Изменим символ:

Теперь два текстовых элемента. Верхний залит белым (не будет закрашен) и содержит {inkShort} — заменяется первой буквой краски (“C” для cyan и т.д.). Нижний использует {ink} и приводочный цвет — должен показать полное название и закраситься.

Проверим:

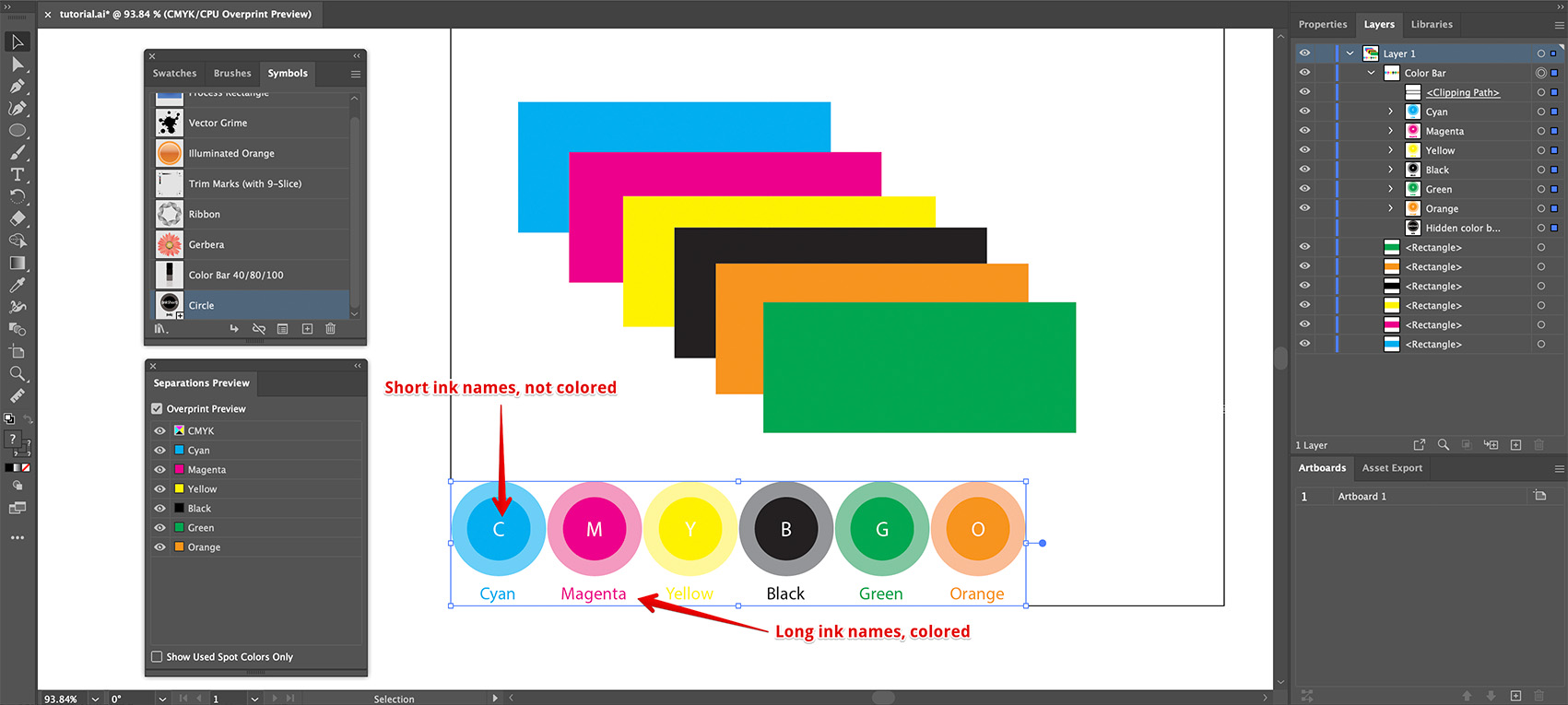

Да, всё верно: короткие названия остались белыми, полные названия снизу закрашены.

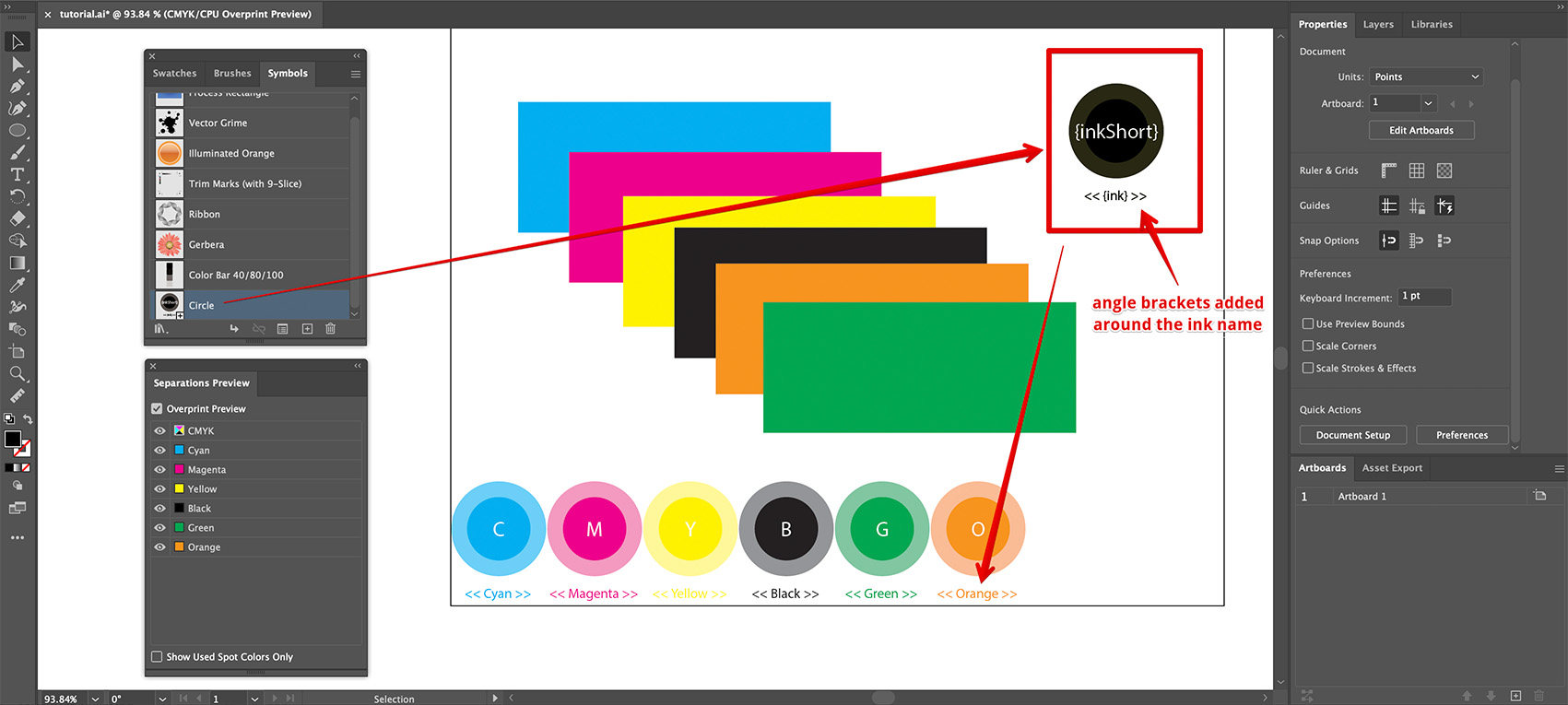

Можно добавлять и другой текст помимо заполнителей:

Здесь вокруг полного названия добавлены угловые скобки, и они отображаются вместе с названием краски.

Отсутствующие символы

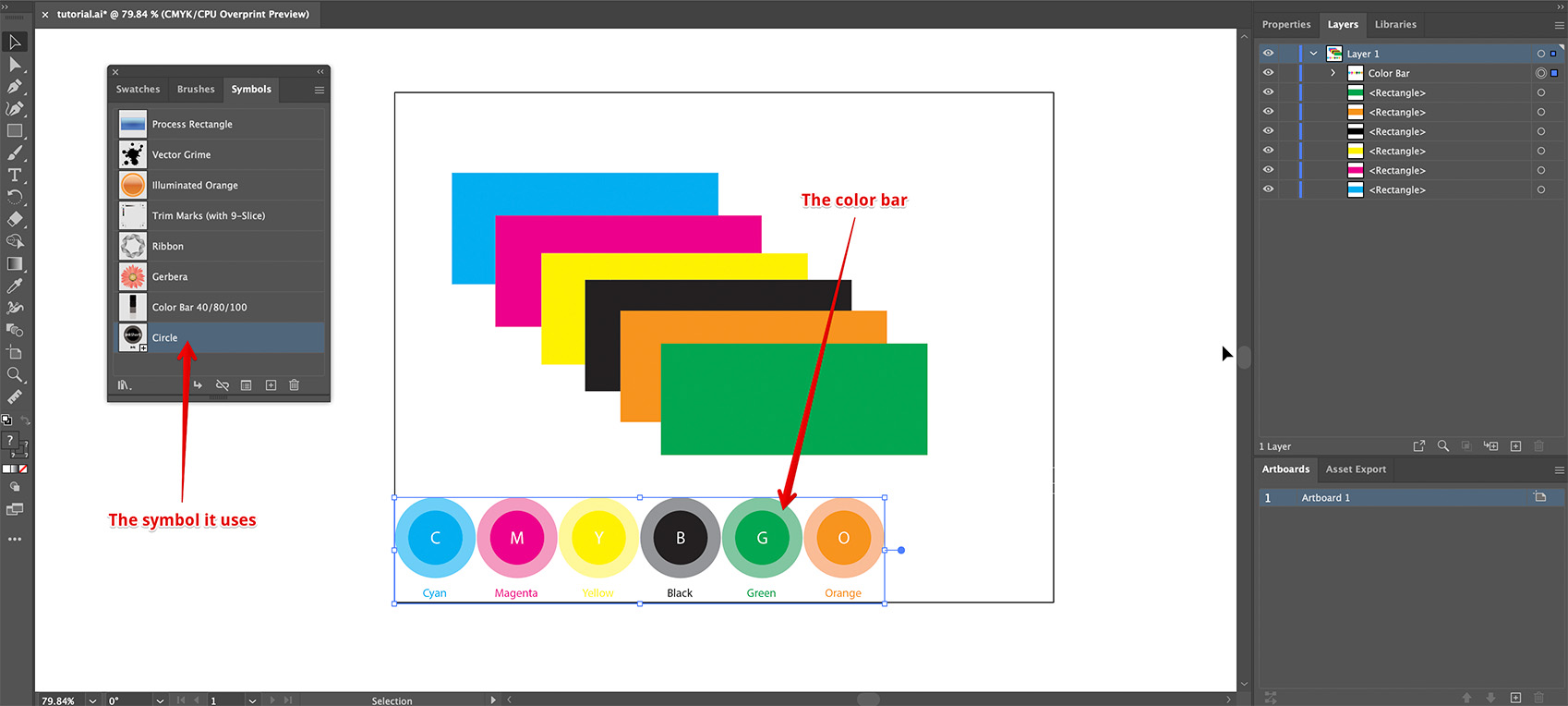

Что если символ, используемый цветовой полосой, отсутствует? Ai Toolbox нужен символ для перестроения полосы. Проверим. Начнём с проекта, где полоса использует символ “Circle”:

Теперь переименуем символ, чтобы Ai Toolbox не мог его найти:

Полоса пока выглядит нормально — Ai Toolbox не обновляет её после каждого изменения. Нажмём Object → Color Bar → Update All Color Bars:

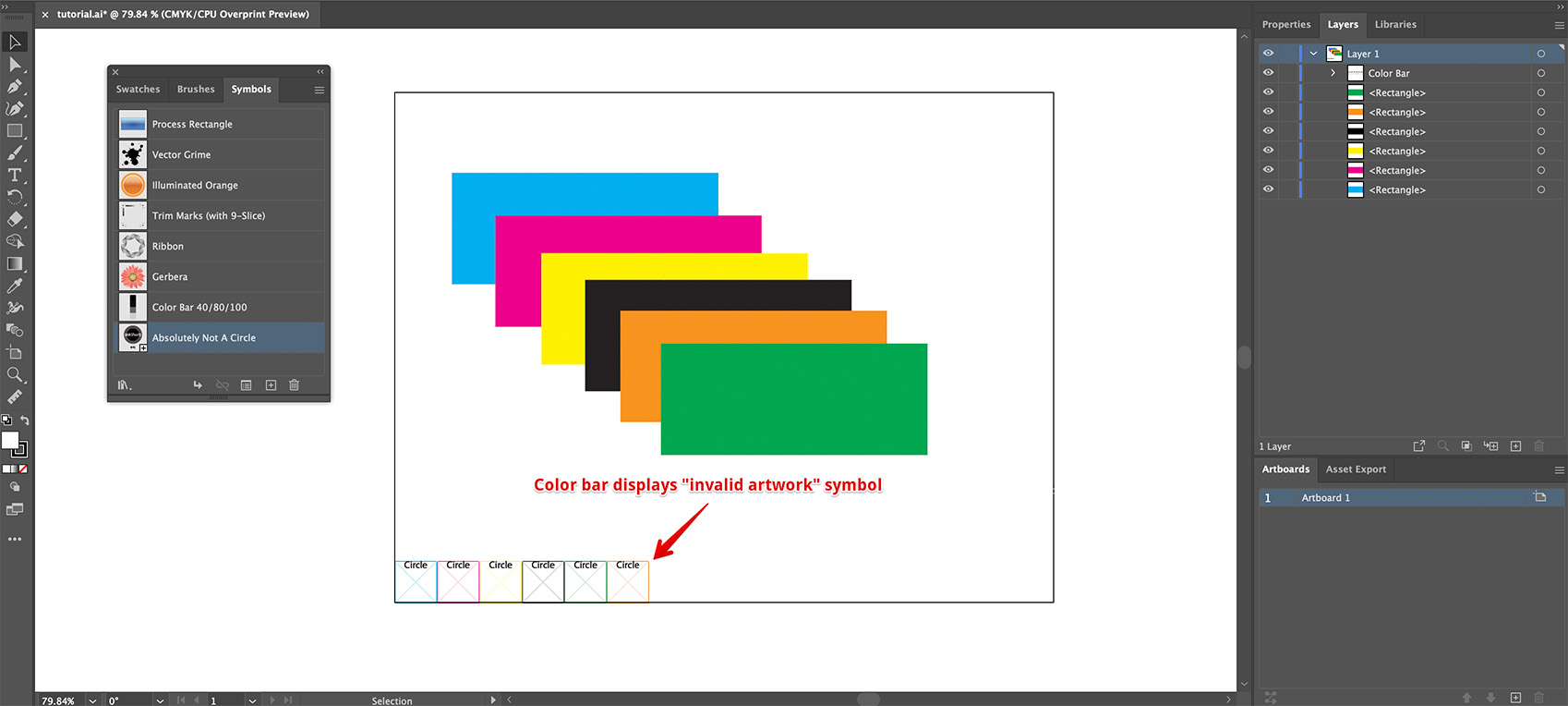

Полоса изменилась и теперь показывает перечёркнутые прямоугольники, закрашенные красками документа. Это похоже на поведение для отсутствующих красок и означает, что плагин не может найти символ. Название отсутствующего символа отображается для удобства.

Два способа исправить:

1. Вернуть символу исходное имя или создать новый с таким именем;
2. Открыть свойства цветовой полосы и выбрать другой символ.

Оба варианта очевидны, так что если символ потерялся и полоса выглядит так — не удивляйтесь, просто исправьте одним из способов.

Хотите больше?

Посмотрите эти уроки:

• Цветовые плашки — отображение выбранных красок;
• Повторное использование — копирование полос между проектами.
