Уменьшение ширины штрихов

Уменьшение ширины штрихов (Bar Width Reduction, BWR) — это корректировка толщины штрихов для компенсации растекания краски при печати.

Если рисовать маркером на очень мягкой бумаге, краска, скорее всего, растечётся и линия станет шире. То же может произойти и при печати, просто в меньшей степени.

Растекание краски (также называемое “dot gain” или “press gain”) может увеличить ширину штрихов и затруднить сканирование. Это более характерно для традиционной печатной машины, чем для офисного принтера, но зависит не только от типа печати. Важны также чернила, материал, состояние оборудования, температура в помещении и многое другое.

Чтобы избежать проблем со сканированием, необходимо компенсировать растекание краски, сделав штрихи немного уже, чтобы после печати и растекания они приобрели нормальную толщину.

Измерение штрихов

Хотя некоторые типографии предоставляют значение уменьшения ширины штрихов, лучший способ получить правильное число — измерить его самостоятельно.

Начните без корректировки ширины и сделайте тестовый отпечаток с теми чернилами и бумагой, которые будете использовать. Затем измерьте ширину напечатанного штриха и сравните с эталонной шириной в исходном файле. Разница — это то, что нужно компенсировать.

Настройка ширины штрихов

Допустим, вы напечатали штрих-код, измерили штрих и обнаружили, что напечатанный штрих на 0,01 мм шире эталонного. Это значит, что нужно сделать все штрихи на 0,01 мм уже для компенсации.

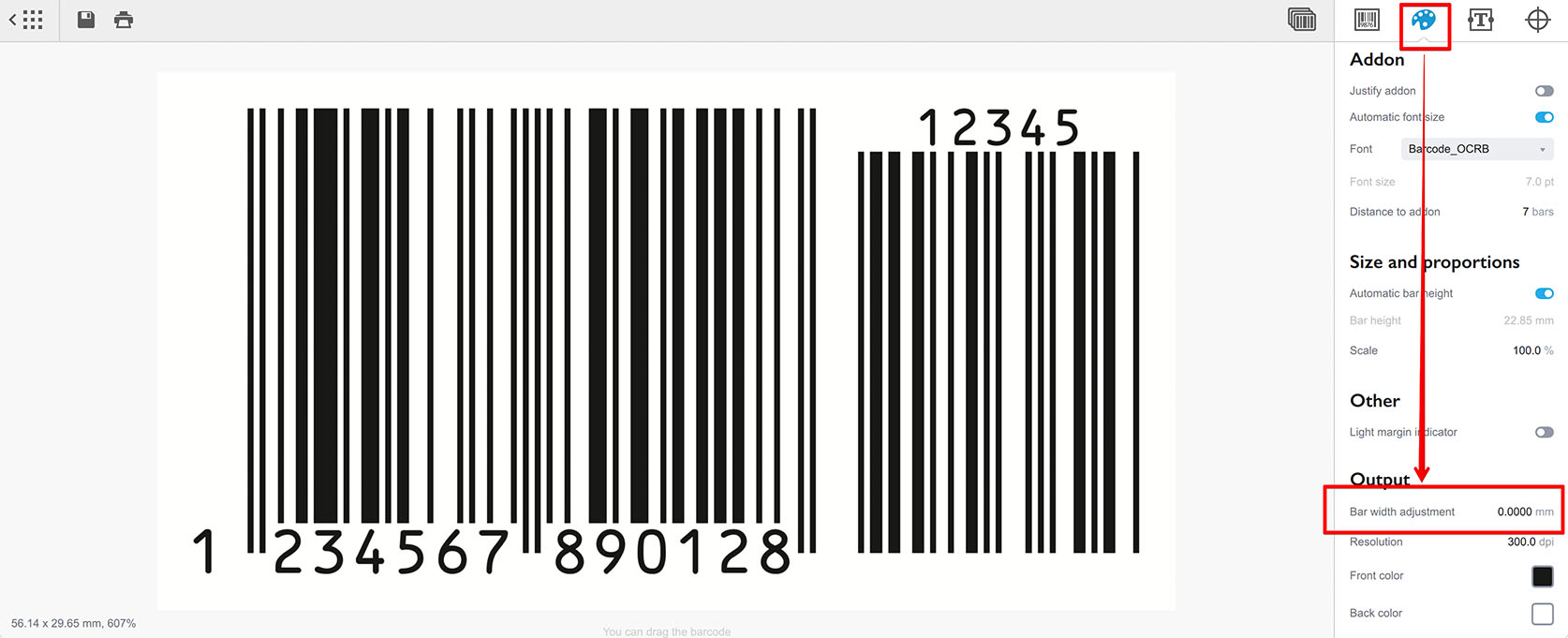

Это можно сделать на вкладке Parameters нашего генератора штрих-кодов: там есть специальное поле Bar width adjustment:

Поле называется “adjustment” (корректировка), а не “reduction” (уменьшение), чтобы избежать неоднозначности. Корректировка ясно показывает, делаем ли мы штрихи шире (положительные значения) или уже (отрицательные), тогда как “уменьшение” интуитивно означает обратное.

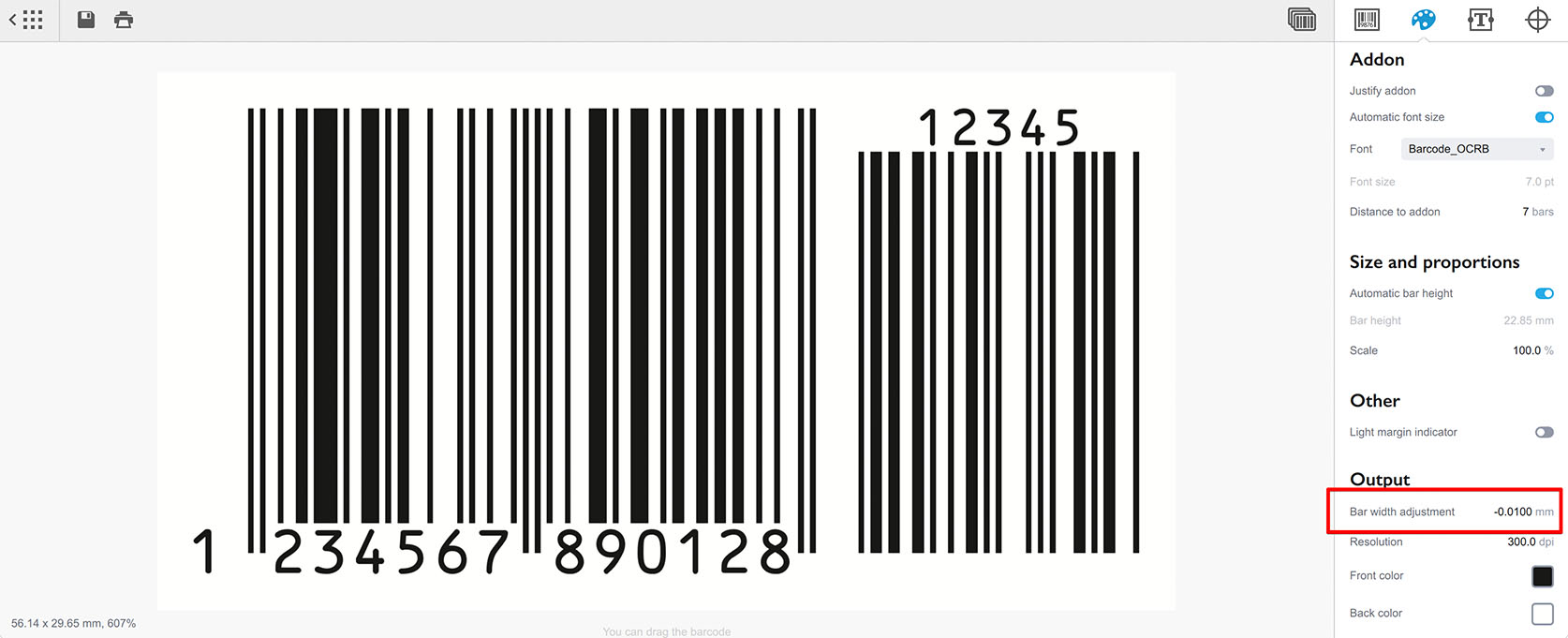

Итак, напечатанные штрихи на 0,01 мм шире, чем нужно, поэтому используем корректировку -0,01 мм для компенсации:

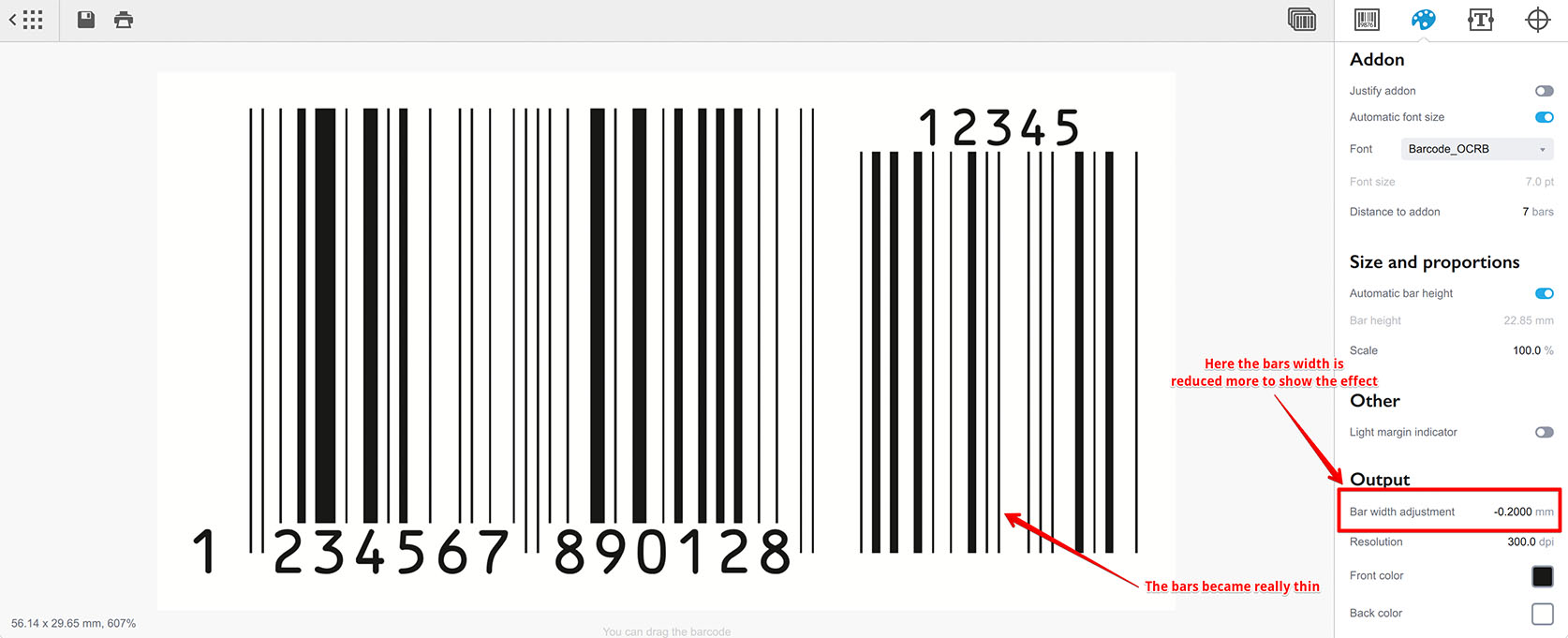

Штрихи стали немного тоньше. Это едва заметно невооружённым глазом, но если уменьшить их ещё сильнее, эффект станет очевиден:

Штрихи стали значительно тоньше — именно это и делает корректировка ширины штрихов.

Примечания

Несколько дополнительных замечаний:

• записывайте значения BWR для конкретного оборудования, чернил и материала, чтобы не тестировать заново для каждой работы;
• можно использовать положительную корректировку, чтобы сделать штрихи толще, если это необходимо;
• для измерения ширины напечатанных штрихов используйте микроскоп или лупу с малым увеличением.
