Урок по штрих-кодам NDC

• Что такое штрих-код NDC?
• Формат идентификатора NDC
• Создание штрих-кодов NDC
• Преобразование 10-значного NDC в 11 знаков

Что такое штрих-код NDC?

Штрих-код NDC используется для кодирования идентификаторов National Drug Code. Он основан на UPC-A и состоит из 12 цифр, первая всегда 3, последняя — контрольная. Остальные 10 цифр посередине — идентификатор National Drug Code.

Формат идентификатора NDC

Сам идентификатор NDC состоит из трёх сегментов: код производителя, код продукта и код упаковки, которые группируются одним из способов: 4-4-2, 5-3-2 или 5-4-1 цифр.

Первая группа — код производителя (labeler code) — производитель или дистрибьютор препарата. Вторая — код продукта (product code) — конкретный медицинский продукт. Третья — код упаковки (package code) — тип и размер упаковки.

10-значные идентификаторы NDC преобразуются в штрих-коды добавлением “3” в начале и контрольной цифры в конце. Подробнее о расчёте контрольной цифры NDC.

Создание штрих-кодов NDC

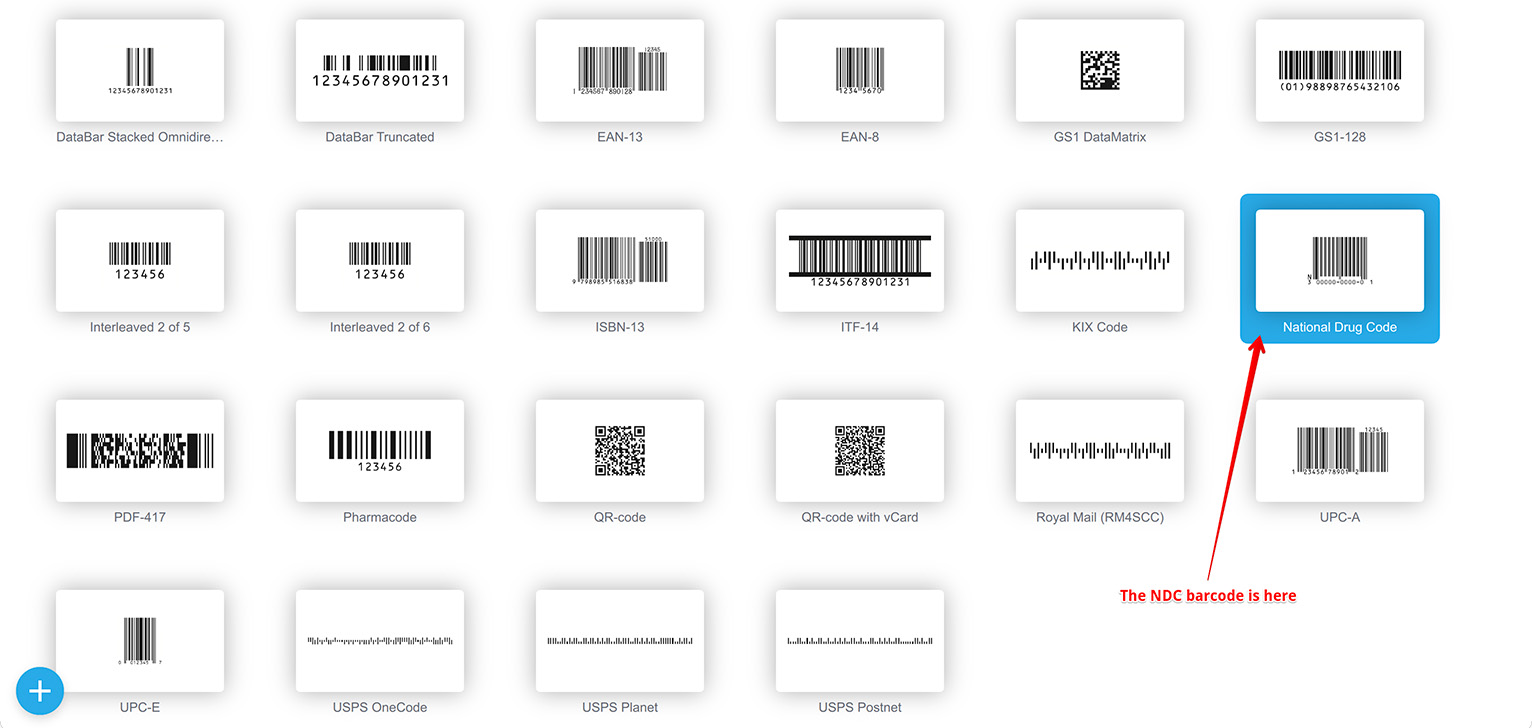

Чтобы создать штрих-код NDC, запустите Barcode Generator и выберите или создайте штрих-код National Drug Code:

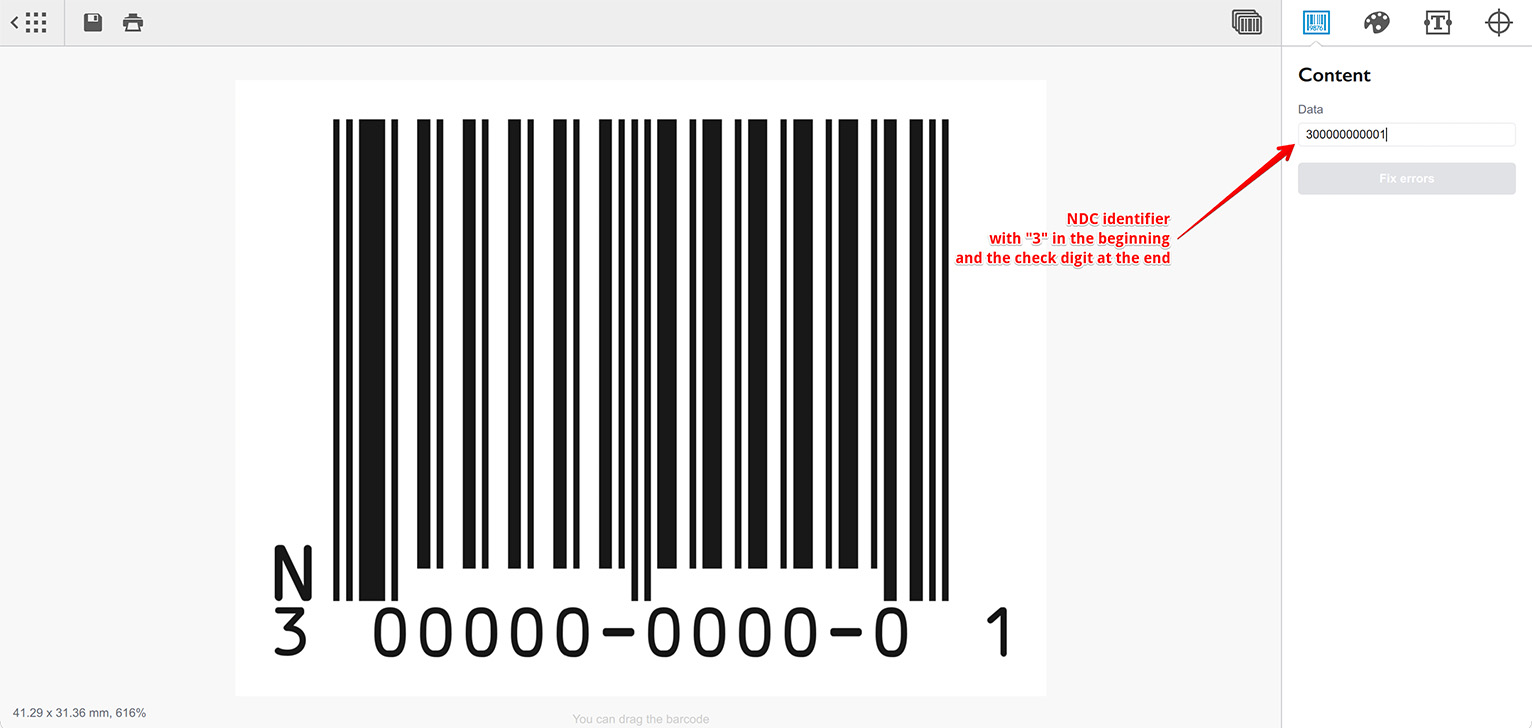

Дважды щёлкните по штрих-коду, чтобы открыть редактор. Вы увидите предпросмотр и идентификатор NDC справа:

Число справа уже содержит начальную цифру “3” и контрольную цифру в конце, но вы можете просто ввести свой 10-значный идентификатор NDC. Допустим, у нас идентификатор 1234567890:

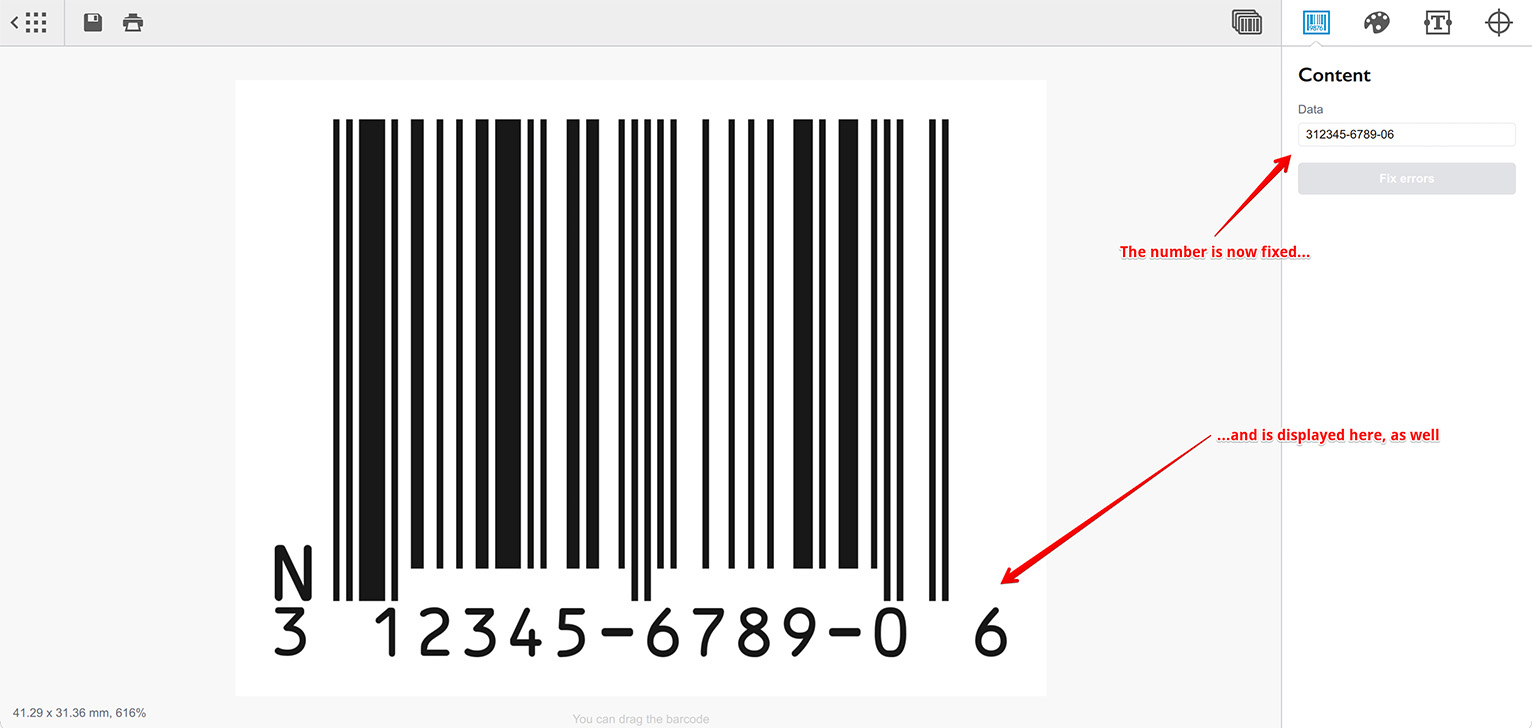

Barcode Generator ожидает полный номер штрих-кода NDC, начинающийся с “3” и заканчивающийся контрольной цифрой. Можно ввести его вручную, но проще нажать Fix Errors, чтобы программа сделала это сама:

Готово. Осталось, возможно, изменить группировку цифр под нужный формат.

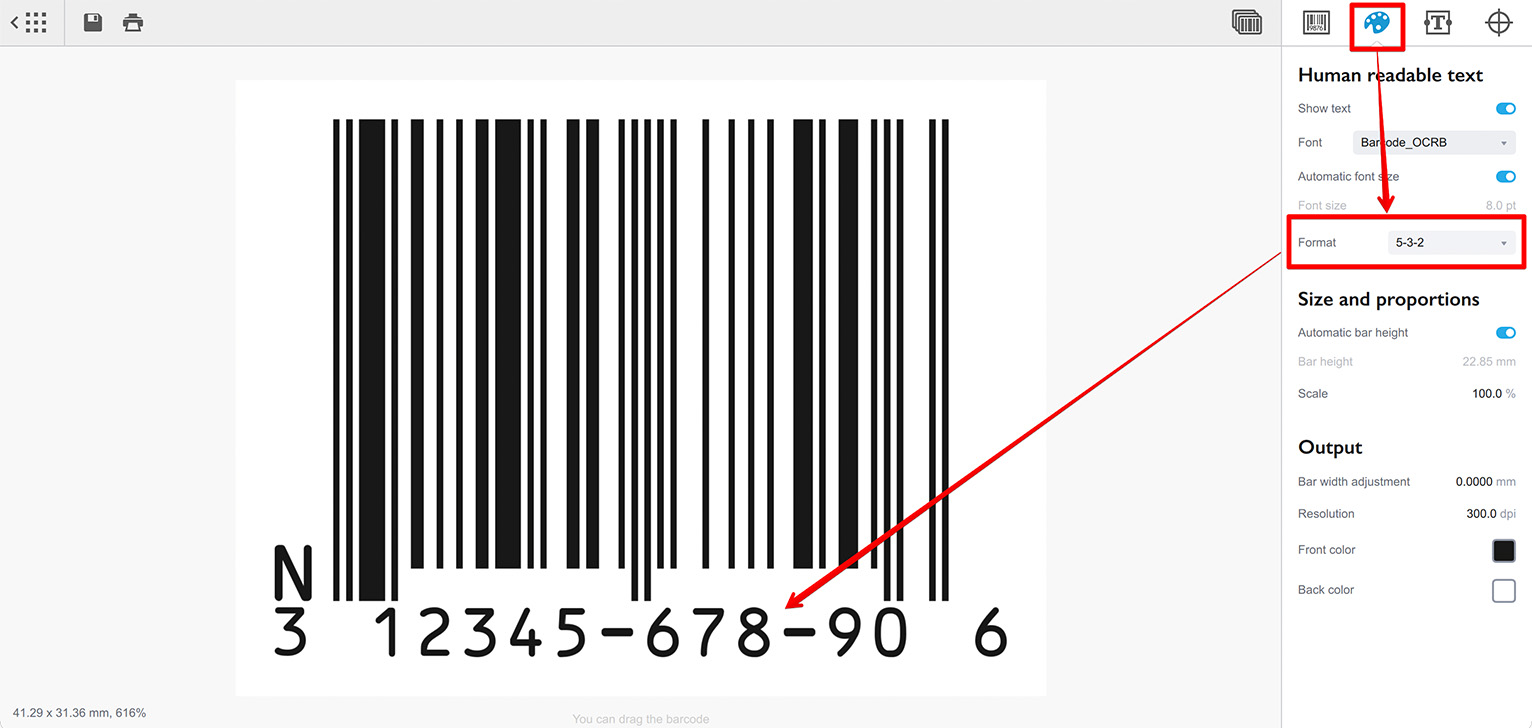

Перейдите на вторую вкладку справа и настройте опцию Format:

Предпросмотр обновляется сразу при смене формата, так что можно убедиться, что всё отображается как нужно. На этой же вкладке можно настроить и другие параметры.

Наконец, экспортируйте штрих-код NDC в растровый или векторный формат либо перетащите его в другую программу. Подробнее об экспорте.

Преобразование 10-значного NDC в 11 знаков

Чтобы преобразовать 10-значный идентификатор NDC в 11 знаков для счёта или формы, нужно просто добавить ноль в нужное место. Вот как:

• Если NDC в формате 4-4-2, ноль добавляется в начало первого блока;
• Если NDC в формате 5-3-2, ноль добавляется в начало второго блока;
• Если NDC в формате 5-4-1, ноль добавляется в начало последнего блока.

Примеры (добавленные нули выделены красным):
