Свободная зона

Штрих-коды сканируются автоматически компьютерами, которым нужно распознать, что объект перед камерой действительно является штрих-кодом. Существует два типа сканеров: лазерные и на основе камер. Первые пропускают лазерный луч и считывают отражённый свет, вторые получают видео поверхности и анализируют его для поиска штрих-кода.

Общее для обоих типов: штрих-код должен выделяться на фоне другой графики, чтобы его можно было обнаружить. Свободная зона помогает гарантировать, что штрих-код не перекрывается окружающим изображением.

Так что же такое свободная зона?

Свободная зона (Quiet Zone) — это пространство вокруг штрих-кода, свободное от графики. Оно не содержит изображений и имеет тот же цвет, что и фон штрих-кода: обычно белый, если штрих-код чёрный. Иногда чёрный, если штрих-код инвертирован и отображается белым, но главное — это должна быть ровная однотонная поверхность, контрастная самому штрих-коду. Пример свободной зоны на реальных штрих-кодах:

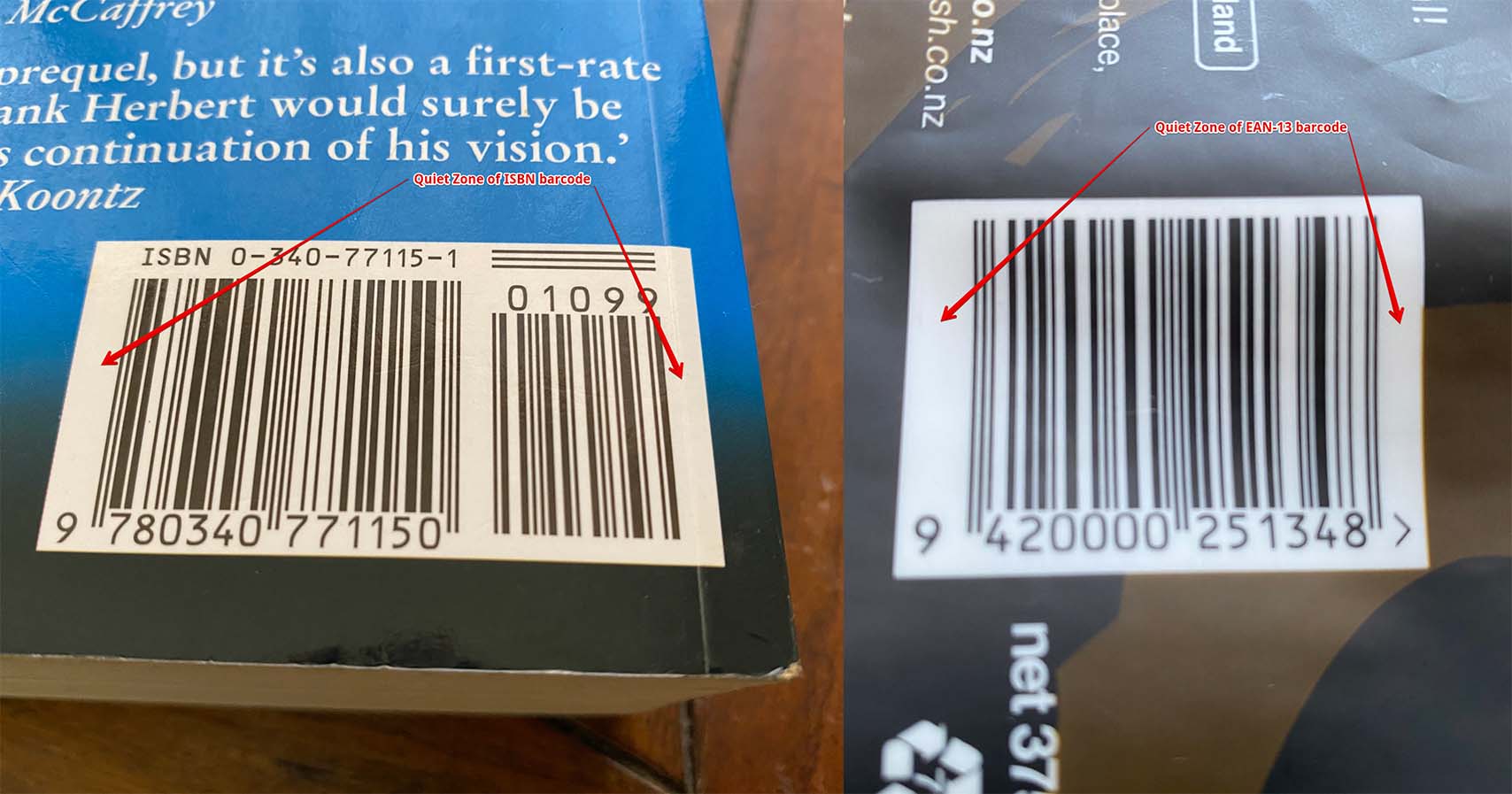

Примеры свободной зоны на фотографиях штрих-кодов

Для одномерных штрих-кодов, таких как EAN, UPC, ISBN, Code-128 и других, свободная зона должна быть слева и справа от штрихов, так как сканирование происходит в этом направлении. Для двумерных, таких как QR-коды, AZtec и др., свободная зона должна окружать штрих-код со всех сторон, включая верх и низ.

Индикатор светлого поля

Допустим, мы разработали такой макет штрих-кода EAN-13:

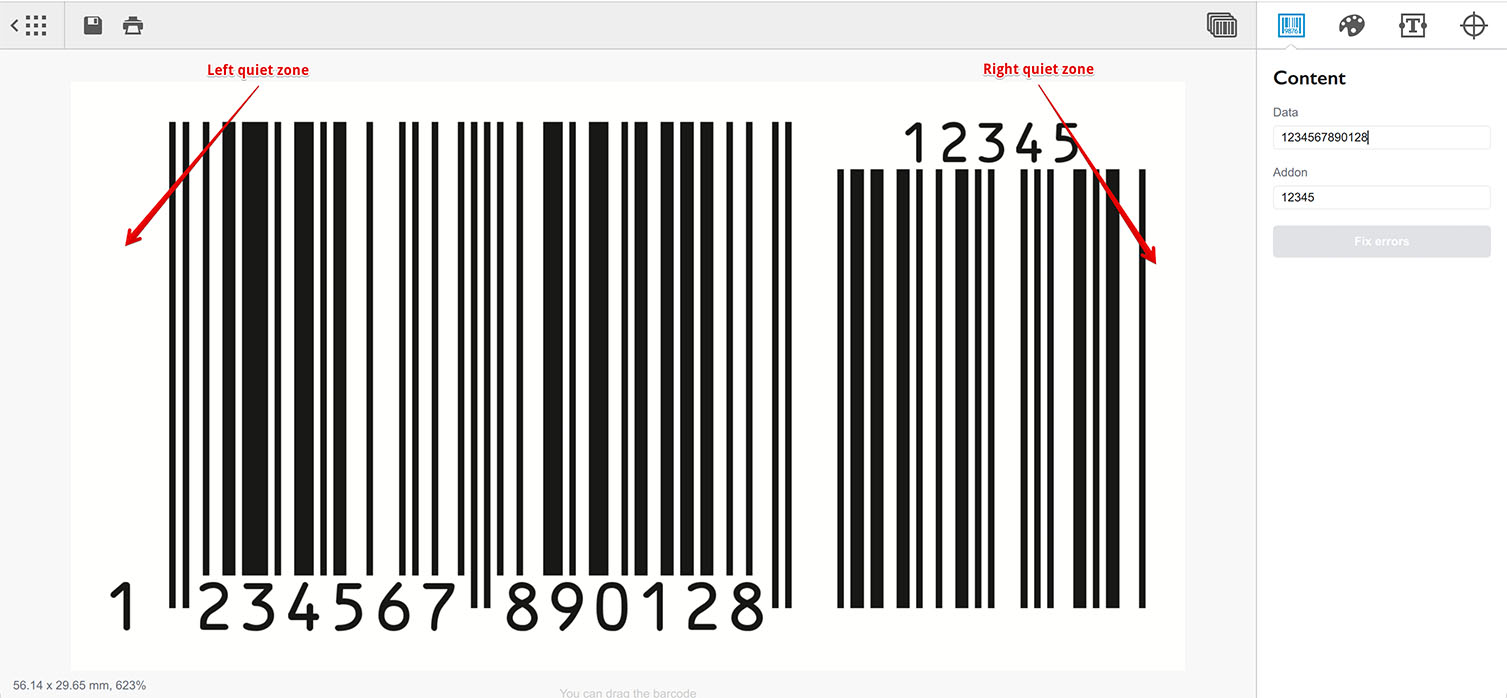

Пример штрих-кода EAN-13 без индикатора светлого поля

Свободные зоны есть слева и справа, так что всё должно быть в порядке. Однако, поскольку справа нет другой графики, другой дизайнер может разместить элемент слишком близко, игнорируя свободную зону справа:

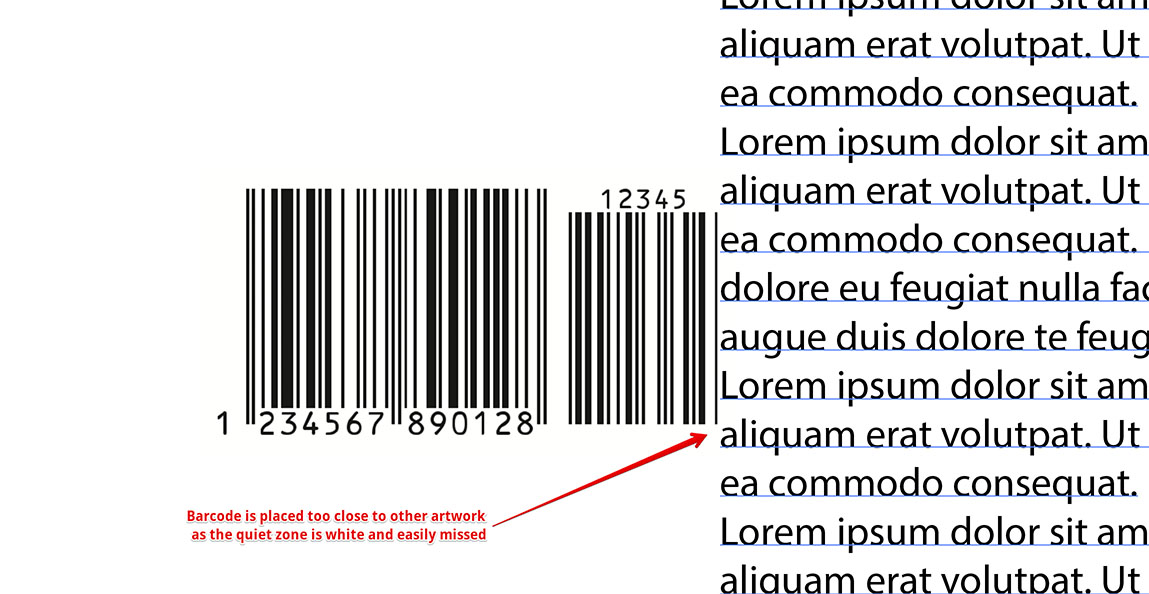

Некорректно размещённый штрих-код EAN-13

Чтобы избежать таких ошибок, используется индикатор светлого поля (light margin indicator). Это символ ">", добавляемый справа от штрих-кода, чтобы гарантировать сохранность свободной зоны:

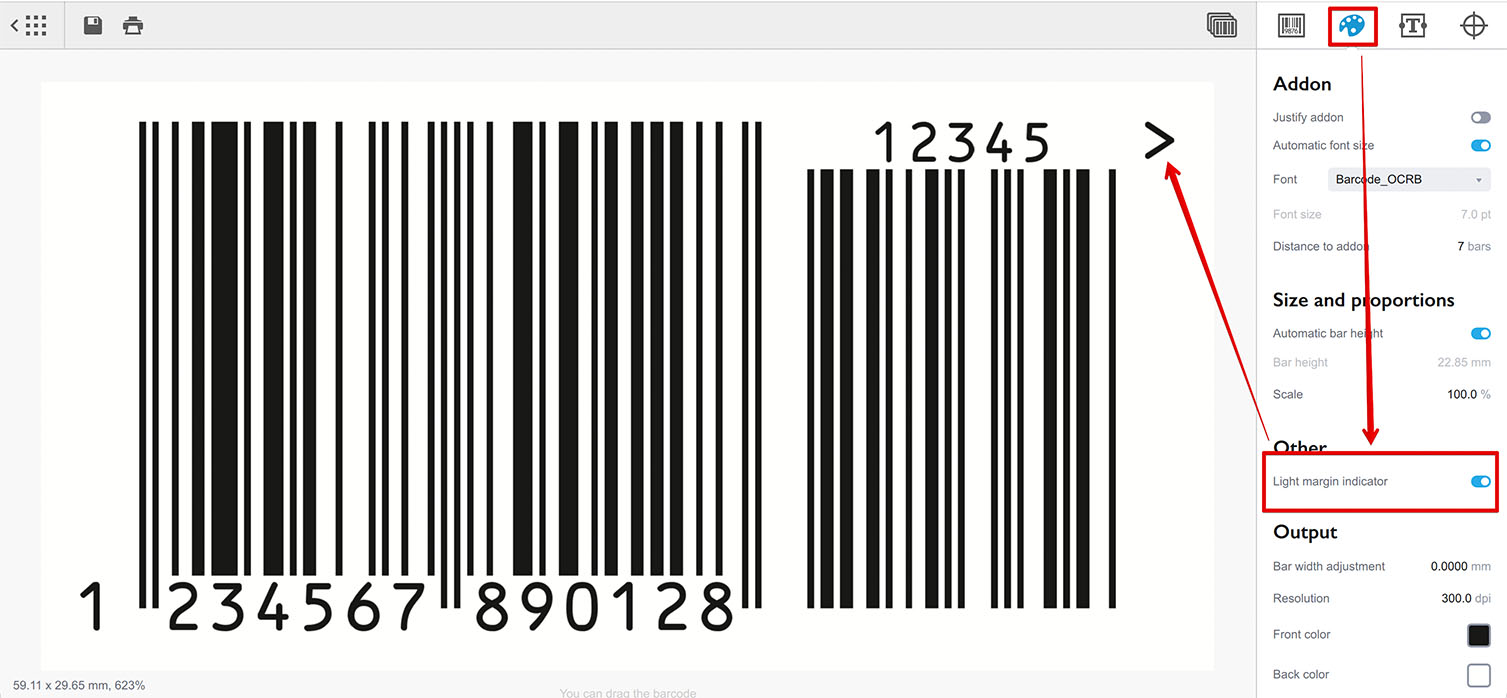

Добавление индикатора светлого поля к штрих-коду EAN-13

Теперь при добавлении штрих-кода в сложный макет индикатор напомнит, что свободную зону нужно оставить нетронутой:

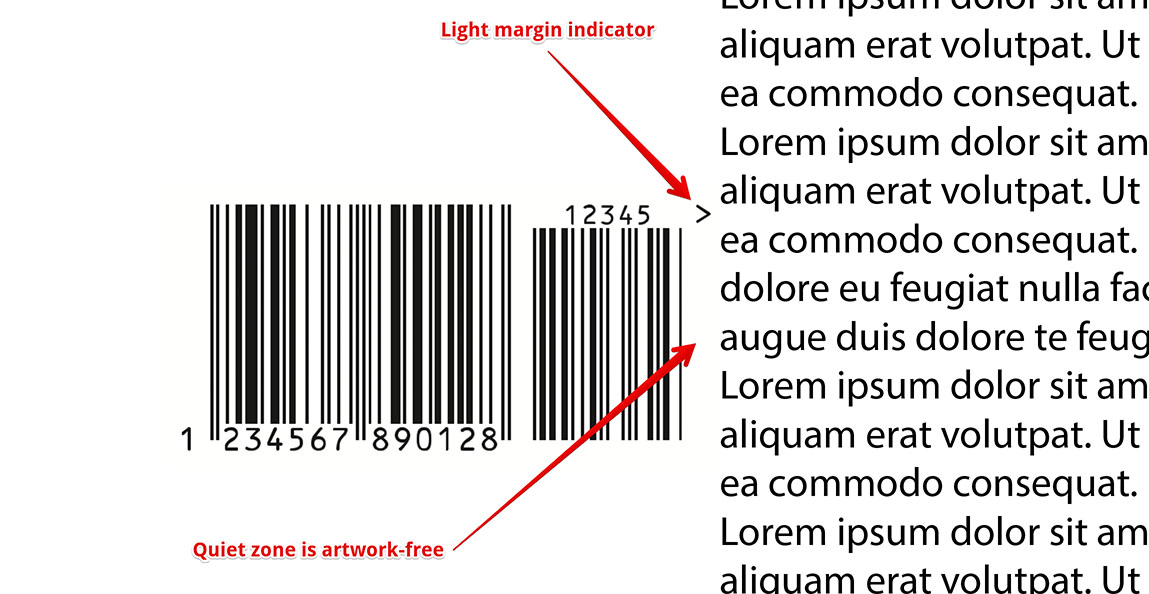

Индикатор светлого поля не даёт разместить графику в свободной зоне

Теперь свободная зона справа свободна от графики благодаря индикатору светлого поля.

Использование индикатора светлого поля

Индикатор нужен не всегда. Например, штрих-коды UPC-A спроектированы так, что первая и последняя цифры находятся слева и справа от штрихов, фактически выполняя роль индикаторов.

У EAN-13, который мы использовали выше, первая цифра отображается слева от штрих-кода, так что левая свободная зона автоматически “защищена” и вряд ли будет занята графикой.

Некоторые другие штрих-коды (например, EAN-8) не имеют цифр за пределами штрихов, поэтому индикаторы добавляются с обеих сторон:

Штрих-код EAN-8 имеет индикаторы светлого поля с обеих сторон

Да, левый индикатор отображается с противоположным знаком: "<".

Размер свободной зоны

Следующий очевидный вопрос: сколько места резервировать? Ответ зависит от символики, поскольку стандарты определяют точные значения для каждой. Например, стандарт EAN-13 определяет левую свободную зону как 3,63 мм, а правую — как 2,31 мм.

Проверьте спецификацию вашей символики для точного размера свободной зоны!

В целом правило простое: чем больше свободная зона — тем лучше. Это гарантирует, что у сканера будет достаточно чистого пространства для обнаружения штрих-кода поверх графики.

Настройка свободной зоны в Barcode

Если у нужного штрих-кода есть опция индикатора светлого поля, как мы настроили выше, то просто включите её. Программа автоматически вычислит поля, достаточные для конкретной символики, и расширит изображение, включив свободное пространство вместе с индикатором.

Если опции индикатора нет, как у большинства 2D-штрих-кодов, свободную зону можно добавить с помощью параметра Margins на панели меток:

Добавление свободной зоны вокруг штрих-кода PDF-417 с помощью полей

Здесь мы настроили поле 4 мм вокруг штрих-кода, чтобы сканер имел достаточно пустого пространства для обнаружения. Можно добавить рамку или пользовательские текстовые элементы, чтобы свободное пространство не было упущено при использовании штрих-кода.
