Наклейки в Boxshot

Наклейка или Декаль — это небольшой фрагмент изображения, размещенная где-то на 3D-модели так, чтобы она повторяла ее поверхность. Можно представить, что она приклеена к объекту. Примеры наклеек: этикетки, стикеры, штампы и т.п.

В реальной жизни для ровного нанесения наклейки нужна достаточно гладкая поверхность. Например, вы легко разместите ее на плоскости или на грани коробки, но не сможете нормально наклеить ее на угол коробки: часть наклейки просто не “ляжет” на поверхность. Поэтому наклейки довольно сложно симулировать, и в Boxshot есть ограничения по тому, где их можно размещать без искажении.

Boxshot предполагает, что наклейка сравнительно небольшая по отношению к объекту и что поверхность, на которую она наносится, сравнительно гладкая. Boxshot пытается компенсировать особенности поверхности, растягивая наклейки, но если поверхность недостаточно ровная, появятся артефакты.

Используйте наклейки, если вам нужно разместить небольшое изображение на гладкой поверхности. Если изображение не маленькое или поверхность недостаточно гладкая — используйте стандартный подход Boxshot: назначьте изображение как текстуру или разместите наклейку в другом месте. Хороший пример наклеек — логотип на кружке или небольшая этикетка на бутылке. Однако если вам нужно обернуть этикетку по кругу, скорее всего лучше использовать специальный объект Этикетка.

Размещение наклеек

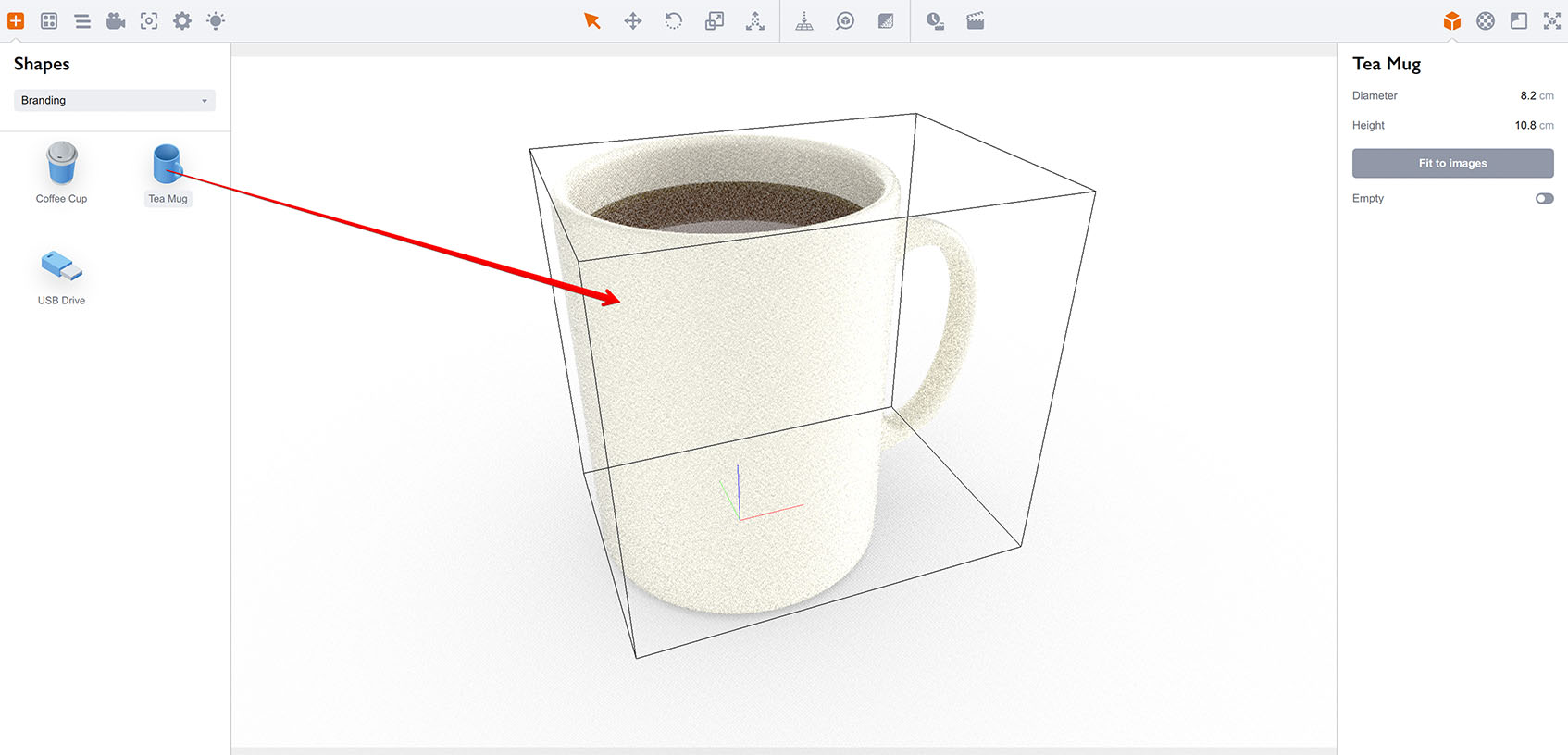

Начнем с простои сцены с чайной кружкой:

И сделаем из нее “зомби”-кружку, используя одну из встроенных наклеек-стикеров. Откройте панель Ресурсы слева, выберите Наклейки в выпадаающем списке и прокрутите вниз до стикеров на зомби-тему:

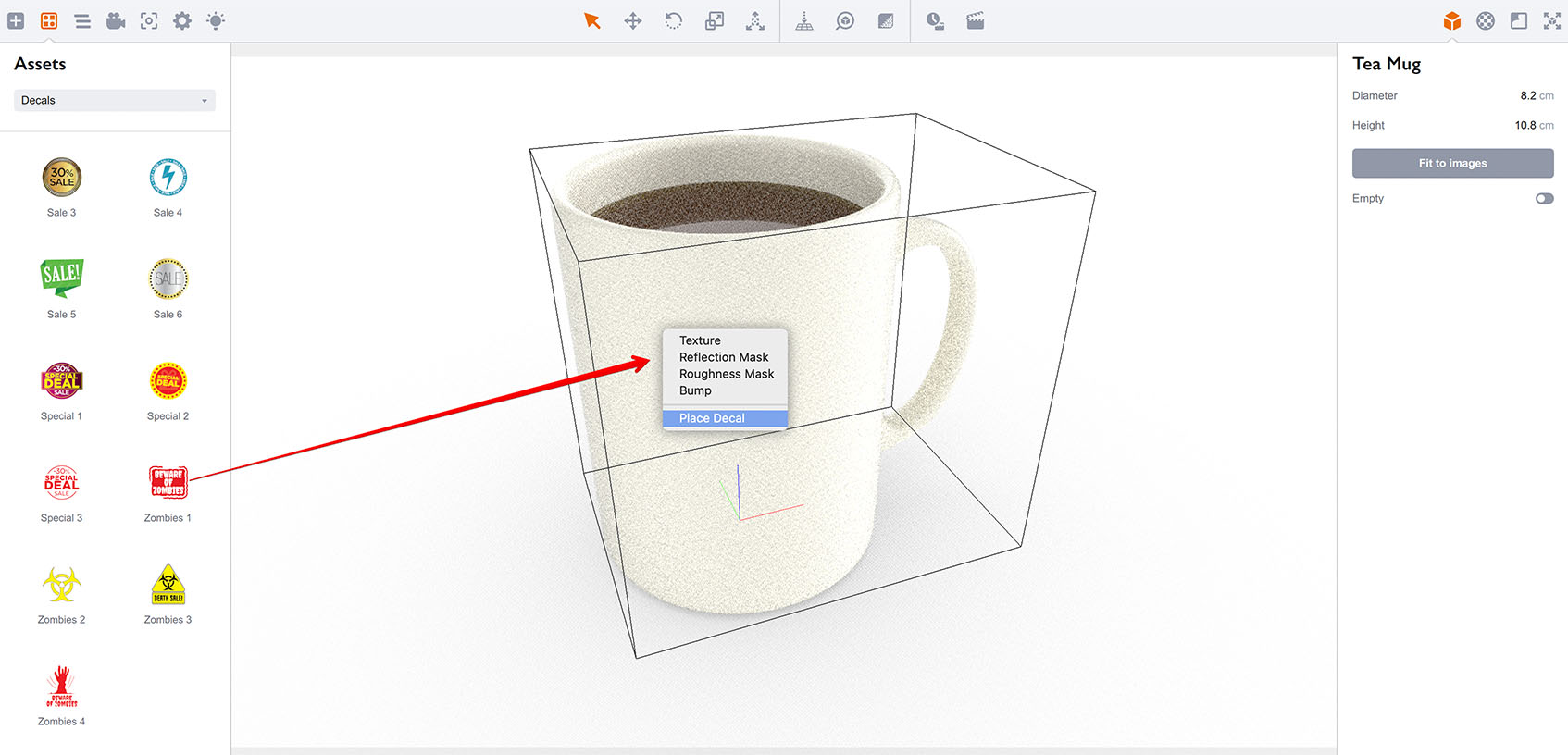

Теперь перетащите стикер на кружку так же, как вы обычно перетаскиваете текстуры. Появится всплывающее меню с возможными слотами текстур, а также пункт Наклейка внизу — он нам и нужен:

Нажмите Наклейка и посмотрите: она добавилась на кружку:

Поздравляем с вашей первой наклейкой!

Панель наклеек

Справа вы видите панель наклеек. Она во многом похожа на панель материалов, но вместо материалов показывает наклейки, примененные к текущему выбранному объекту. Boxshot не ограничивает количество наклеек, которые вы можете применить, и пытается располагать их так, чтобы они не мешали друг другу из-за z-fighting.

Список сверху позволяет выбрать наклейку, а панель свойств снизу помогает настроить ее параметры. Переименовать и удалить наклейки можно через правый клик мыши по наклейке в списке.

Панель свойств позволяет менять ширину и высоту наклейки (в сантиметрах), но лучше просто нажать кнопку Подогнать размер — Boxshot автоматически подстроит размер наклейки под размеры изображения, как он делает это для большинства объектов.

Если наклейка слишком большая или слишком маленькая для объекта, вы можете отрегулировать это параметром Масштаб: значение “1.00” означает 100%, то есть установка масштаба в “2” сделает наклейку вдвое больше, чем в реальном размере.

Наконец, параметр Поворот позволяет поворачивать выбранную наклейку вокруг ее центра. Иногда это нужно по дизайну, а иногда помогает корректнее разместить наклейку.

Остальные параметры очень похожи на те, что есть у материалов, поэтому подробно разбирать их в этом учебнике не будем. Единственное большое отличие от материалов: прозрачные области наклеек не отражают свет, даже если отражение выставлено на максимум. Для наклеек Boxshot просто пропускает свет к объекту, вместо того чтобы отражать его. Обычно именно этого и ожидают от наклеек, так что сюрпризов нет.

Делаем ее металлизированной

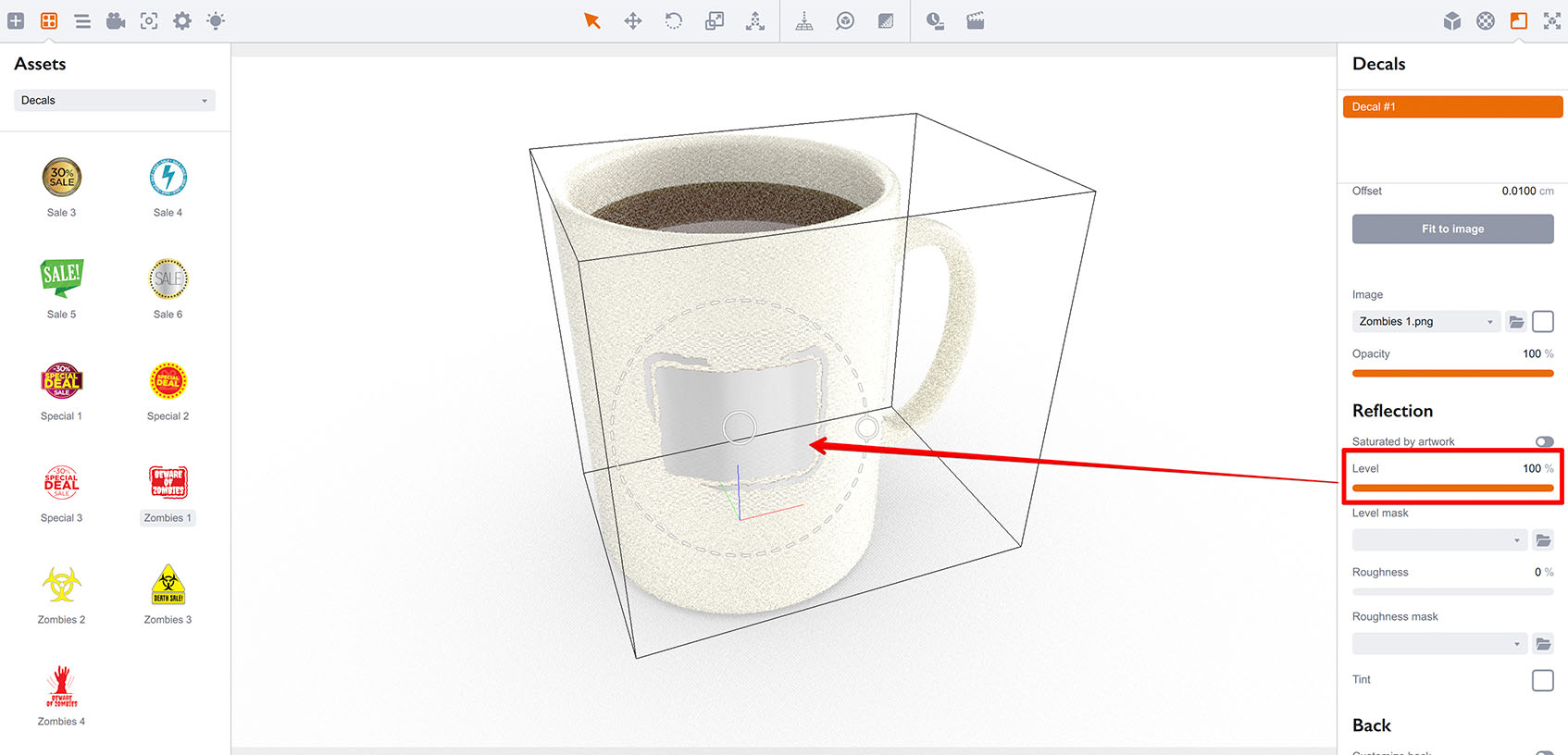

Сделаем наклейку интереснее, превратив ее в металлизированную. Металл отражает свет — поднимем слайдер отражения до 100%:

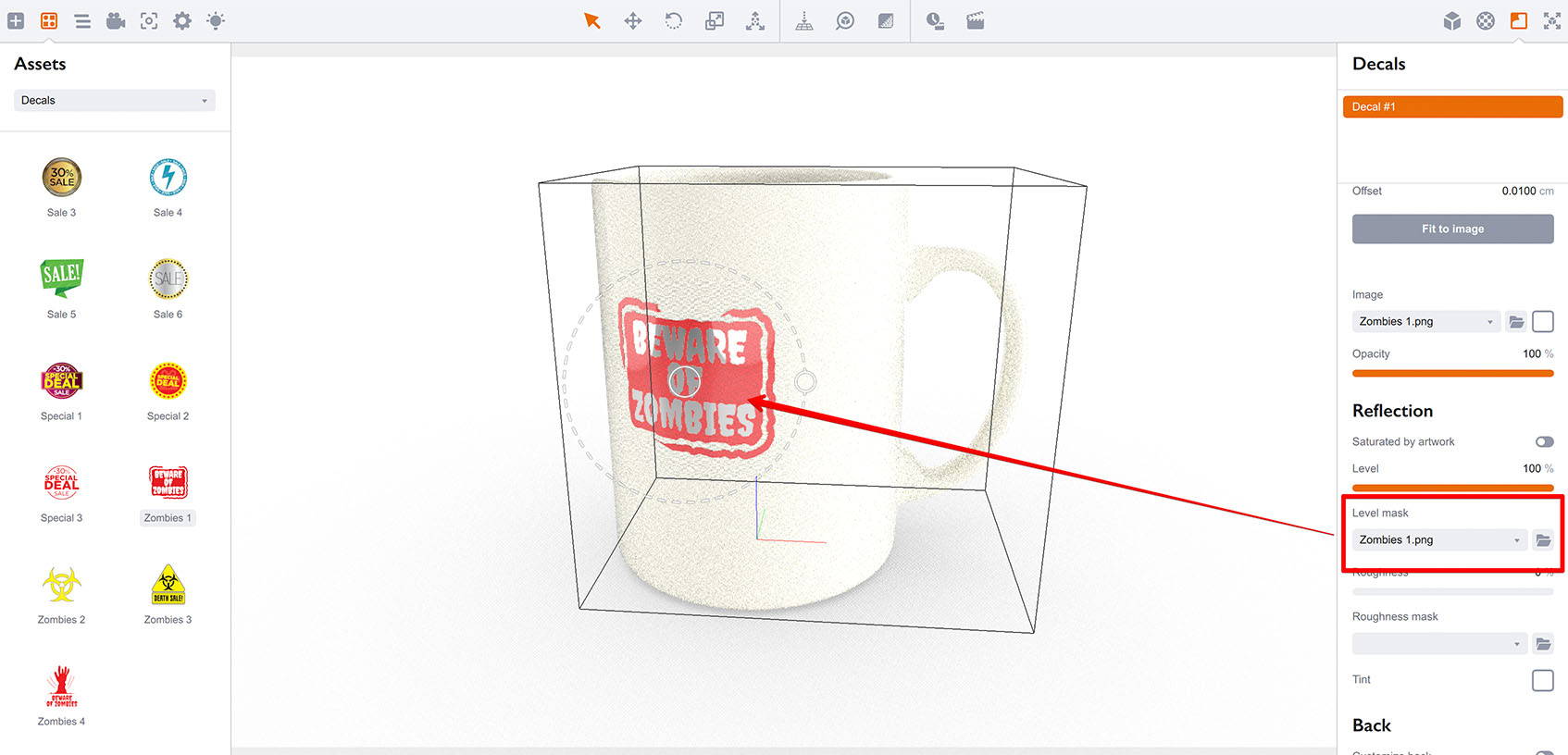

Вы видите, что наклейка превратилась в фольгу. При этом рисунка на ней не видно: все, что было непрозрачным в исходном изображении, теперь стало полностью отражающим. Давайте назначим исходное изображение в слот маски уровня отражения, чтобы наклейка выглядела лучше:

Теперь она выглядит как металлический стикер. Вы можете комбинировать маски изображения, отражения и размытия, чтобы получать эффекты фольги и UV-лака для наклеек так же, как вы делаете это для материалов.

Перемещение наклеек

Самый простои способ переместить наклейку — перетащить ее за маленький внутренний диск в центре гизмо. Boxshot автоматически перенесет наклейку в то место, куда вы ее переместили. Другая ручка справа предназначена для поворота и масштабирования наклейки:

При повороте и масштабировании наклейка “прилипает” к “ровным” углам и значениям масштаба. Это можно отключить, удерживая клавишу Alt, или усилить привязку, удерживая Shift.

Еще один способ перемещать наклейку — взять ее в списке на панели наклеек и перетащить на объект. Если перетащить на тот же объект, Boxshot применит ее там. Если перетащить на другой объект, Boxshot сделает копию и поместит копию на этот другой объект.

Решение проблем

Есть два типа проблем, которые могут возникать с наклейками: искажения и исчезновение.

Искажения наклеек

Как уже упоминалось выше, наклейки могут выглядеть искаженными, если поверхность, на которую они нанесены, неровная. Иногда поверхность может быть ровной визуально, но базовая геометрия слишком сложная, и Boxshot не может корректно рассчитать наклейку. Такие проекты можно смело присылать нам — это помогает улучшать программу, но лучшее краткосрочное решение: не использовать наклейки на этой поверхности и заменить их текстурой или отдельным объектом.

Еще одна причина искажении — когда наклейка не является “локальной” деталью объекта. Например, вы можете попытаться сделать оборачивающую бутылку этикетку с помощью наклеек. В какой-то степени это может работать, но когда вы попытаетесь совместить концы этикетки сзади бутылки, наклейка, скорее всего, исказится. Чтобы этого избежать, держите наклейки локальными и рассмотрите использование других встроенных объектов или стандартных текстур для размещения вашего изображения.

Исчезновение наклеек

Наклейки могут исчезать, если вы перетащите их слишком далеко от объекта. Это легко исправить: найдите наклейку в списке на панели наклеек и перетащите ее обратно на объект.

Еще одна возможная причина — значительное изменение объекта, из-за которого Boxshot не может быть уверен в корректном положении наклейки. В таком случае Boxshot скрывает наклейки, но их можно вернуть точно так же: найдите их в списке и перетащите обратно.

Итоги

Вы только что научились применять наклейки и менять их параметры. Также вы узнали, как их перемещать и удалять, и что делать, если они исчезают или искажаются. И последнее: не обязательно ограничиваться встроенной графикой — просто перетащите свое изображение на объект, выберите Разместить наклейку и посмотрите, что получится. Не забывайте использовать параметр Масштаб, если наклейка выглядит слишком большой.
