Выдавленные фигуры в Boxshot

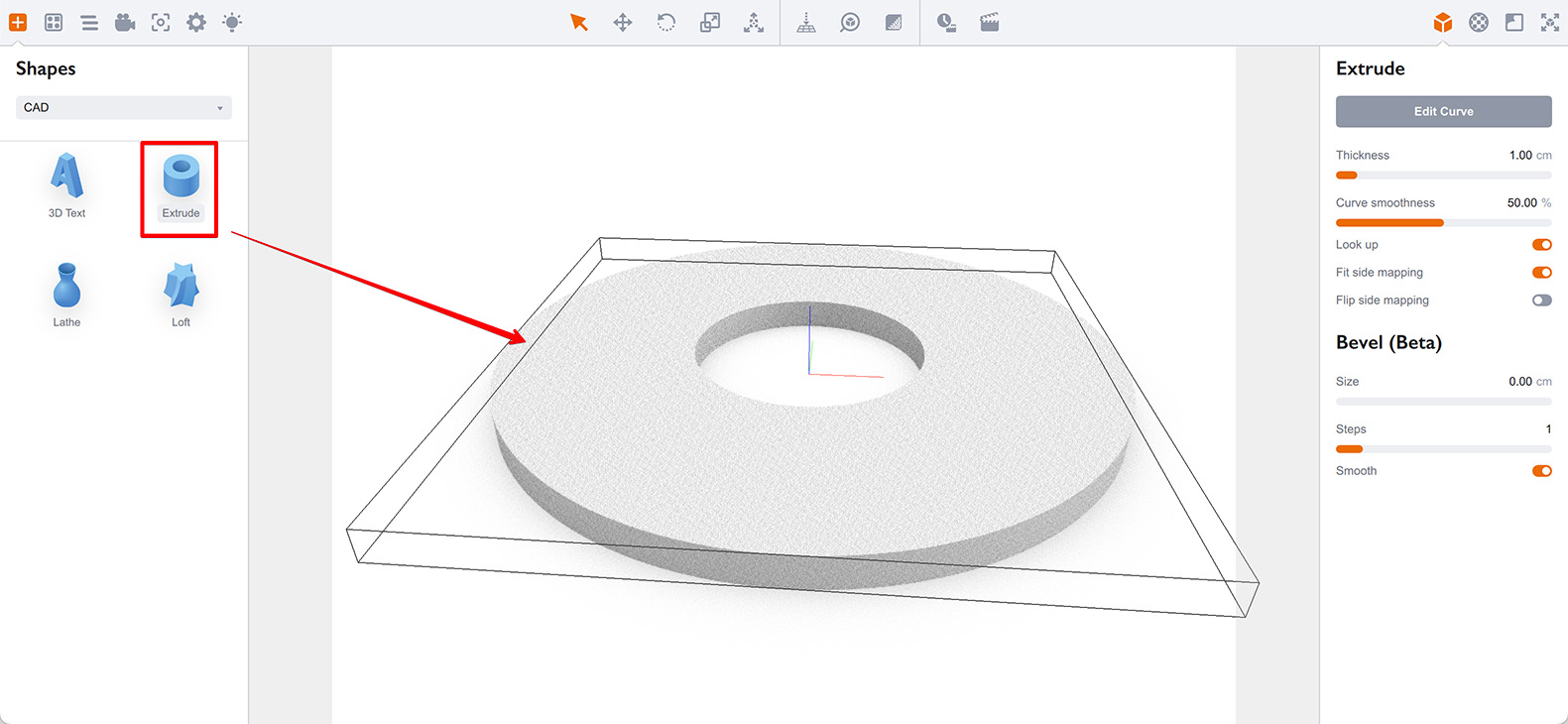

Boxshot позволяет загрузить плоскую 2D-кривую в формате SVG (или создать новую) и выдавить её, добавив толщину. Найдите фигуру “Extrude” на панели фигур и перетащите в сцену:

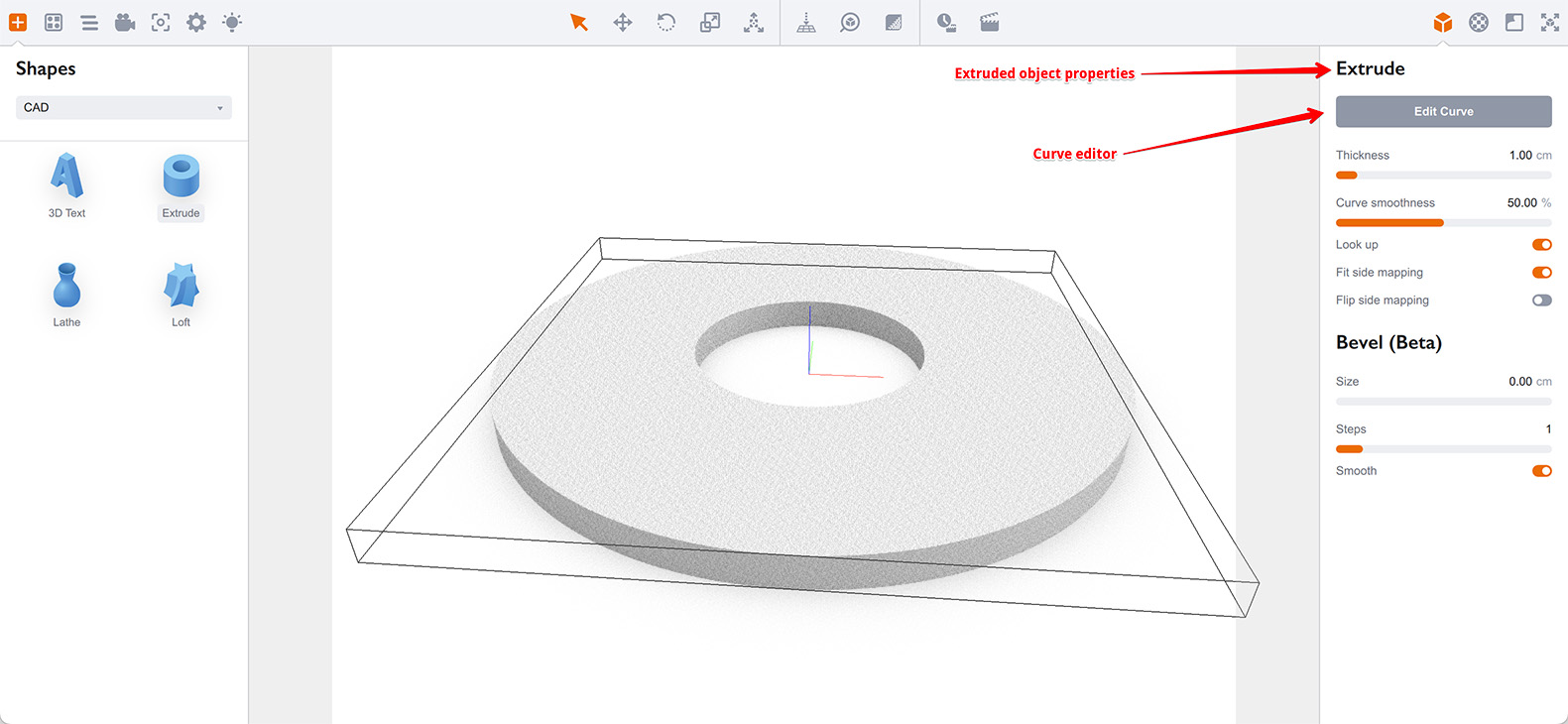

Появится выдавленный диск по умолчанию и его свойства справа:

Свойства почти такие же, как у объекта 3D Text, поэтому обратитесь к уроку по 3D Text за описанием толщины, направления взгляда и фаски.

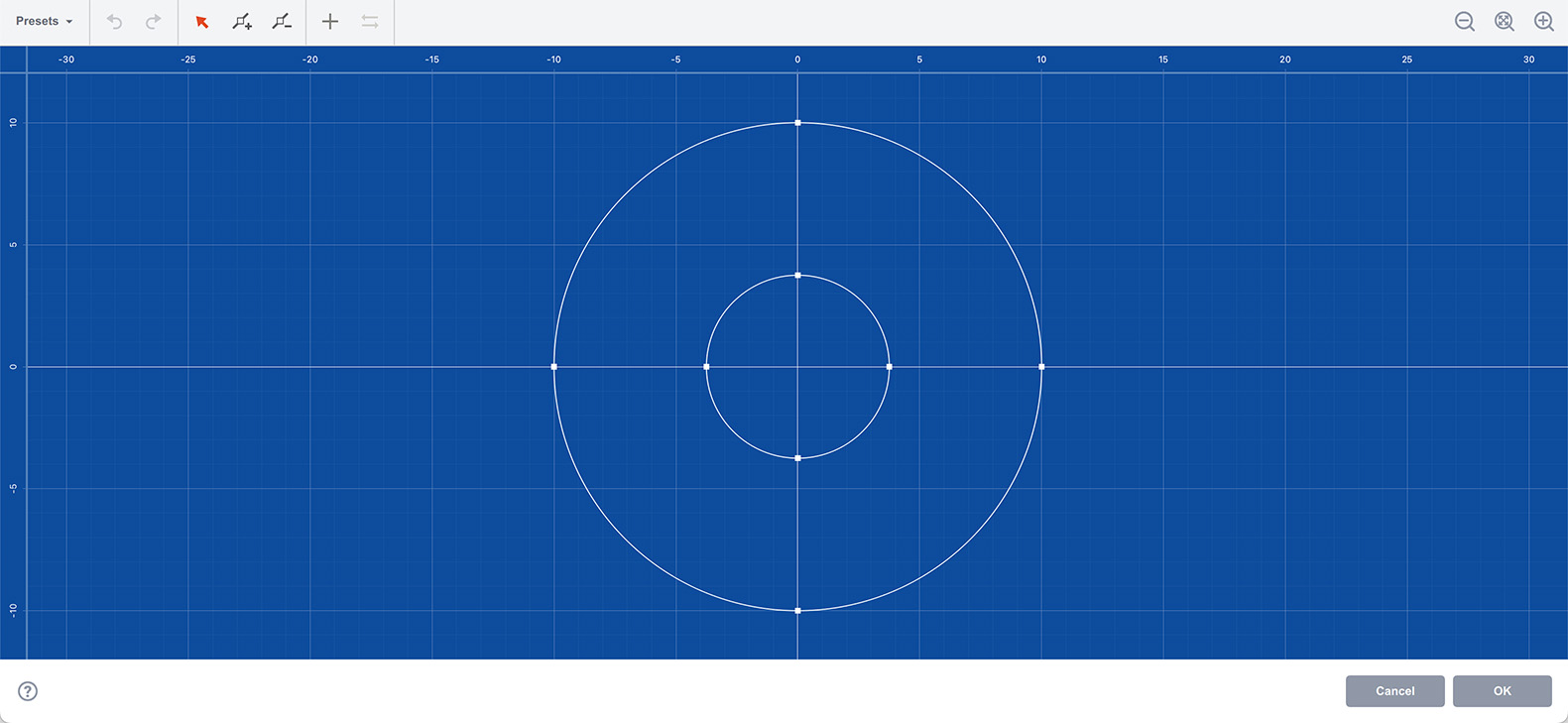

Главное скрыто под кнопкой Edit Curve. Нажатие открывает редактор кривых:

Редактор очень похож на редактор кривых Lathe, поэтому за базовыми операциями (добавление, удаление и перемещение точек) обратитесь туда.

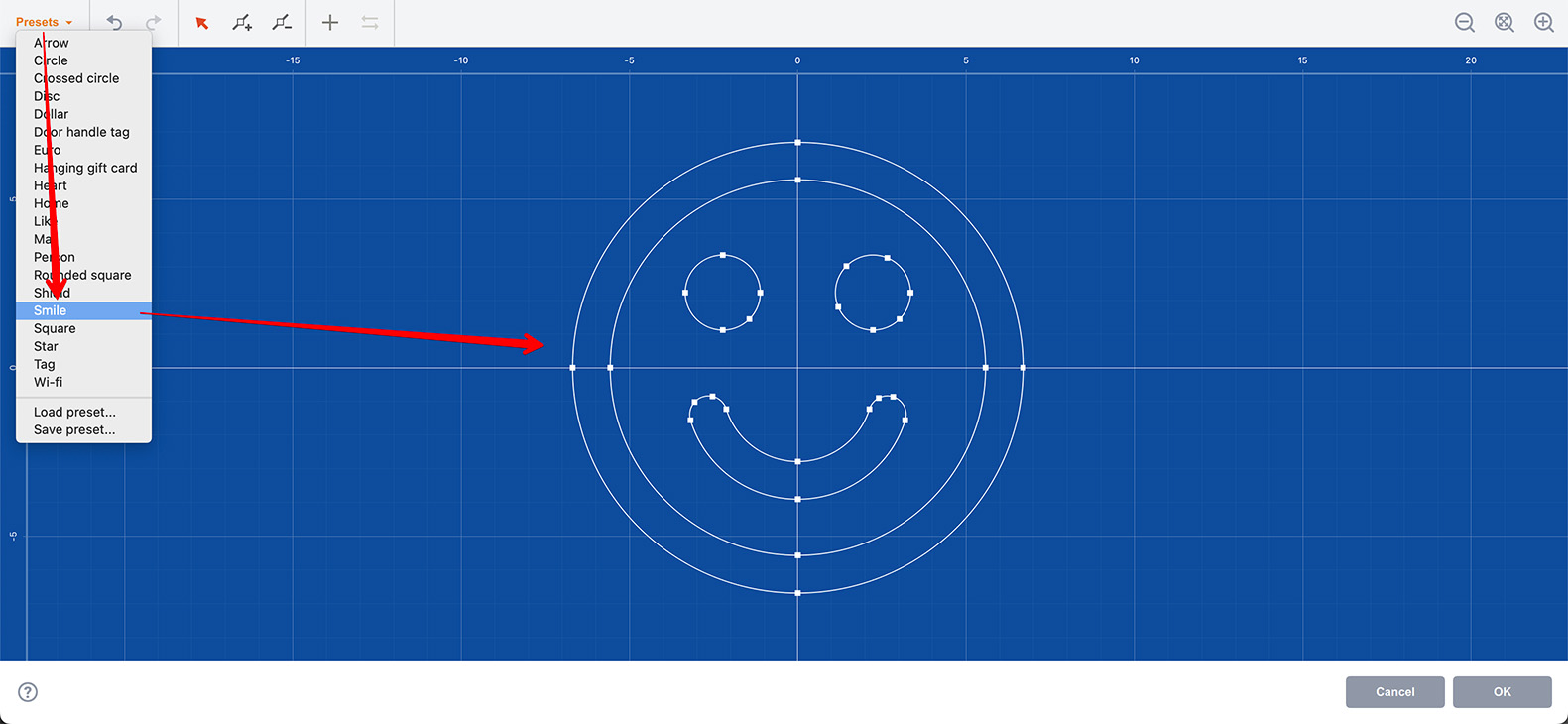

Boxshot поставляется с предопределёнными кривыми:

Здесь я загрузил кривую-улыбку и нажал OK, чтобы увидеть её выдавленной:

Я настроил материалы, поэтому фигура выглядит оранжевой вместо стандартной серой.

Можно загрузить свои кривые через Presets → Open… в меню редактора или просто перетащив SVG-файл в редактор.

Возможные ошибки

Некоторые созданные или загруженные кривые могут дать некорректный результат при выдавливании:

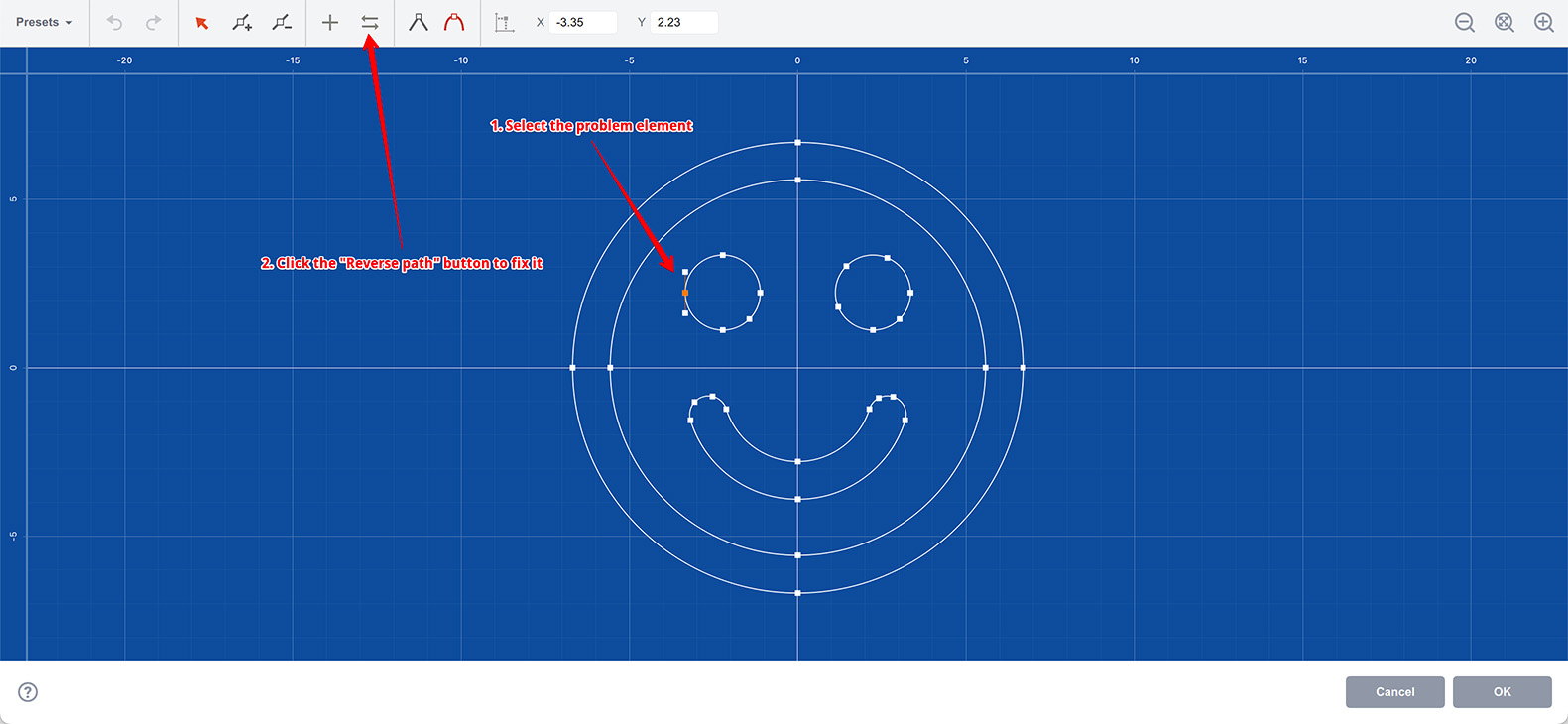

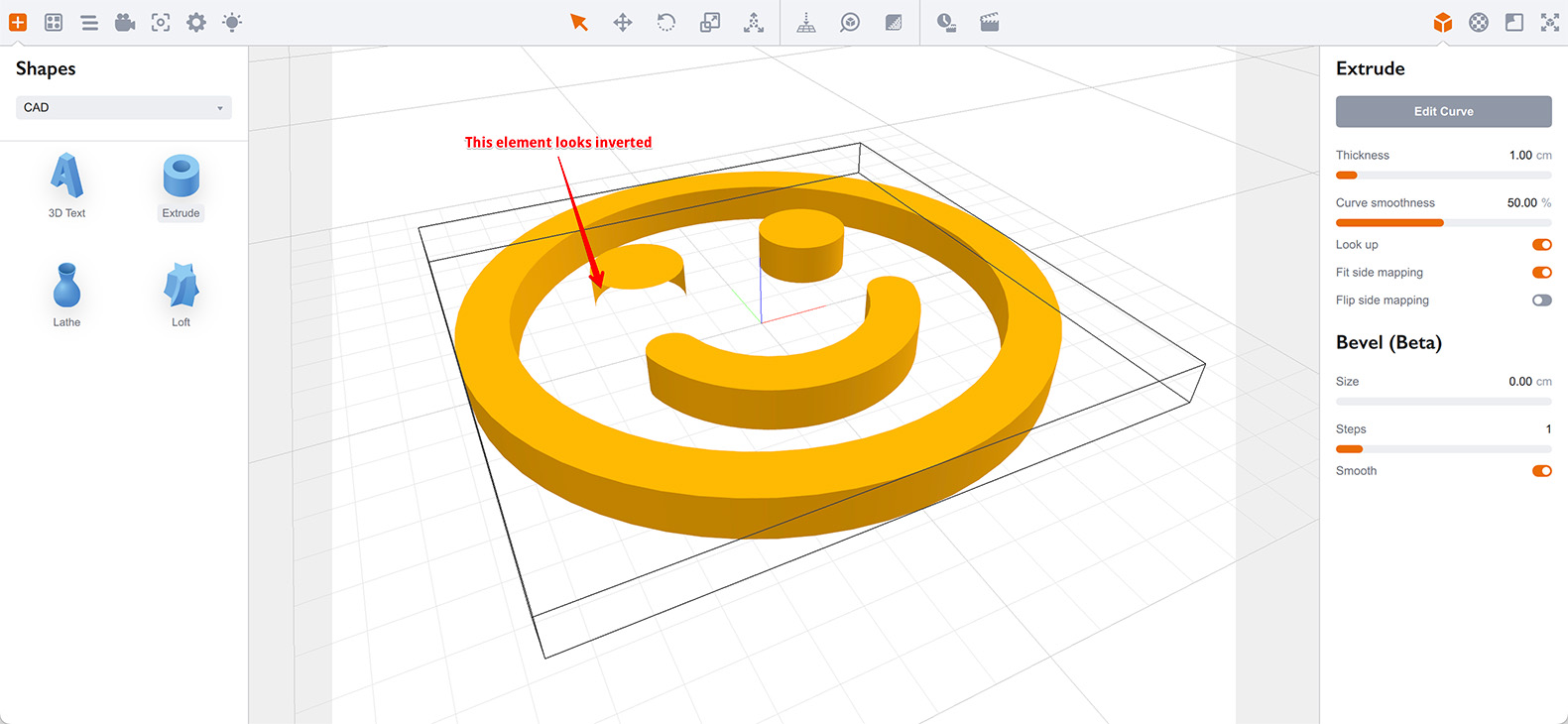

Элемент выглядит инвертированным. Причина — неправильное направление контура, решение — развернуть контур. Вернитесь в редактор кривых и кликните любую вершину проблемного контура:

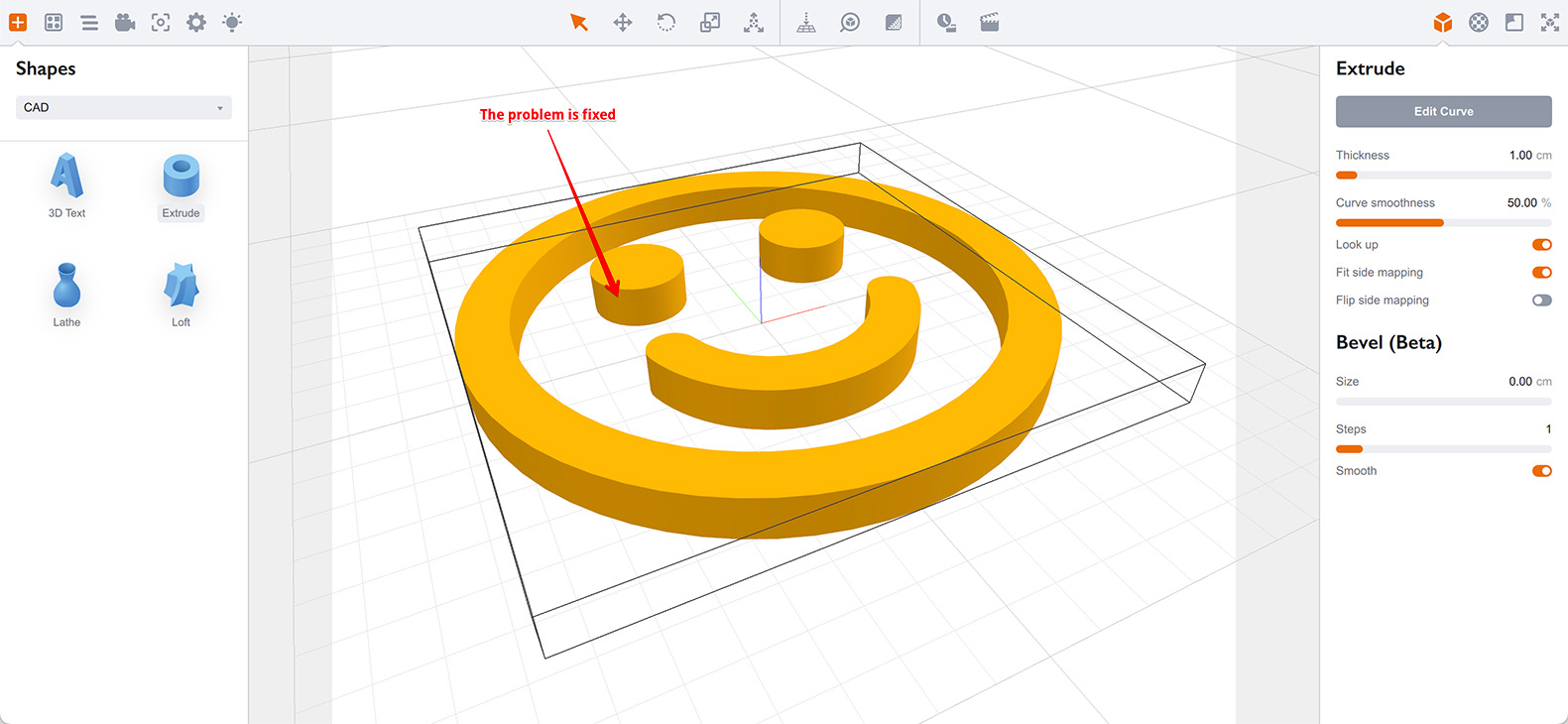

Затем нажмите Reverse path в панели инструментов, чтобы развернуть выбранный контур. Нажмите OK и проверьте:

Да, помогло. В зависимости от фигуры может понадобиться развернуть все контуры или только некоторые, чтобы получить правильный вид.

Добавление дополнительных контуров

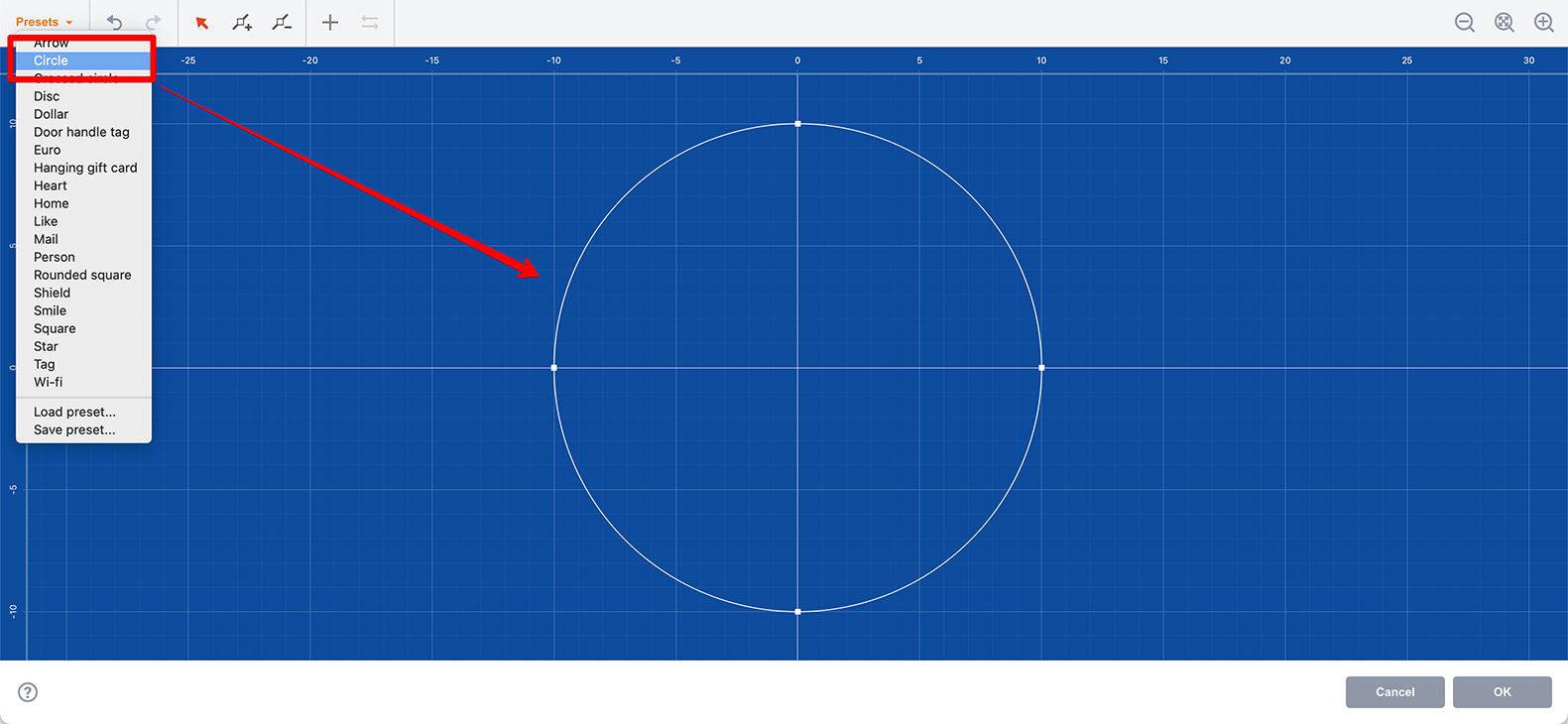

Необязательно загружать внешний SVG-файл — кривую можно создать прямо в редакторе. Начнём с одного из встроенных пресетов:

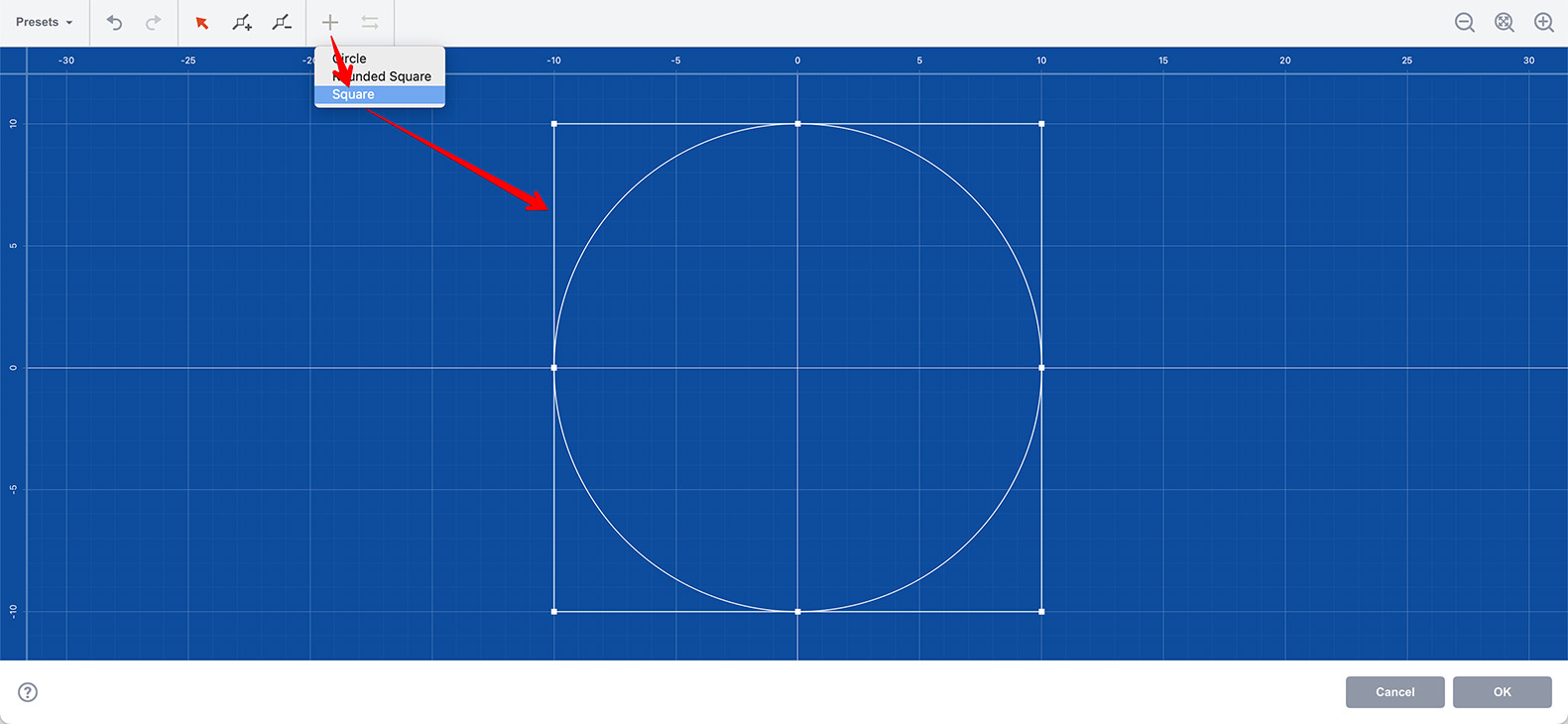

Теперь сделаем отверстие внутри круга. Нажмите Add path на панели инструментов, чтобы добавить новый сегмент. Выберите Square:

Теперь можно настроить новый контур, перемещая его вершины, или добавить больше вершин для улучшения формы. Смотрите урок по Lathe для подробных инструкций.

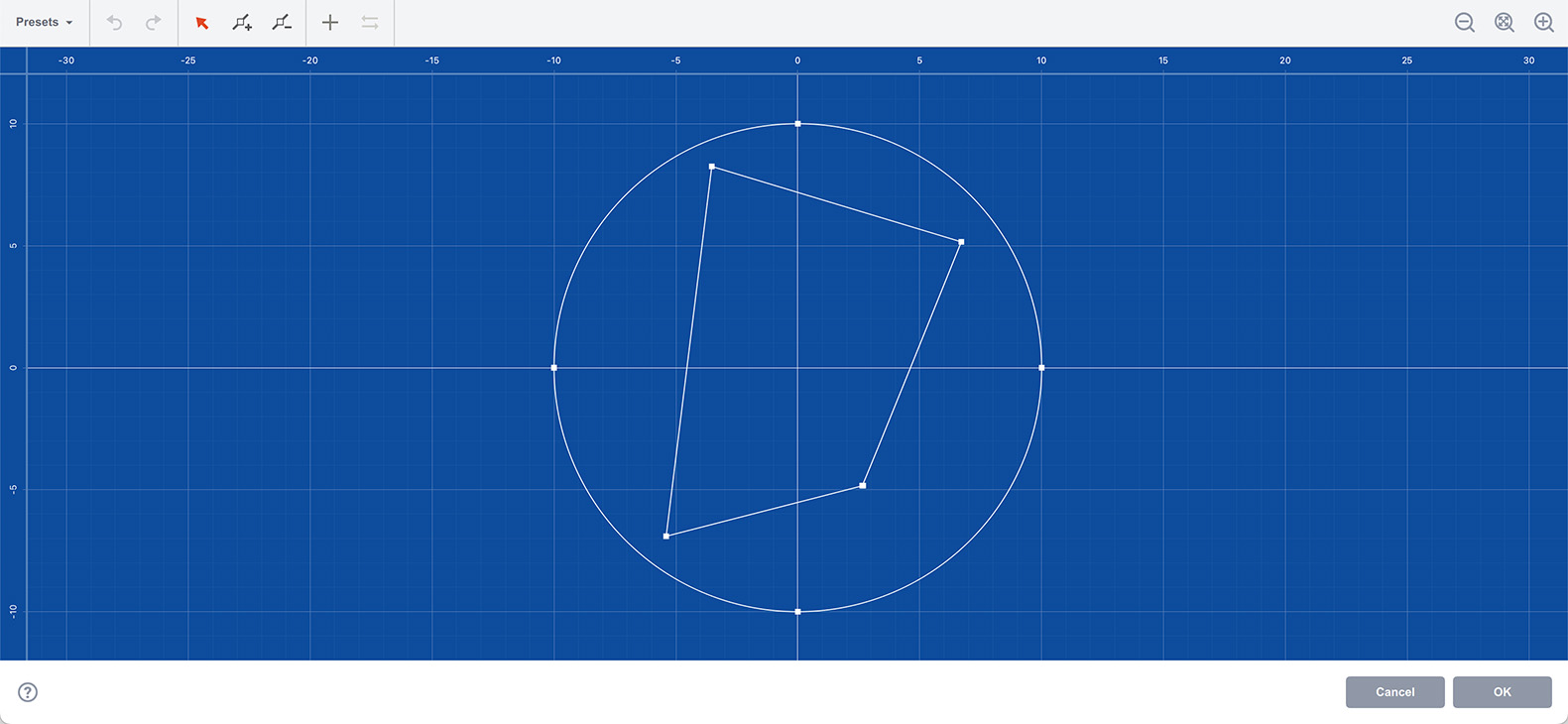

Я просто подвигал точки:

Выглядит хорошо, нажмём OK и посмотрим на результат:

Что-то пошло не так — отверстия в фигуре нет. Проблема описана выше: нужно развернуть только что созданный внутренний контур.

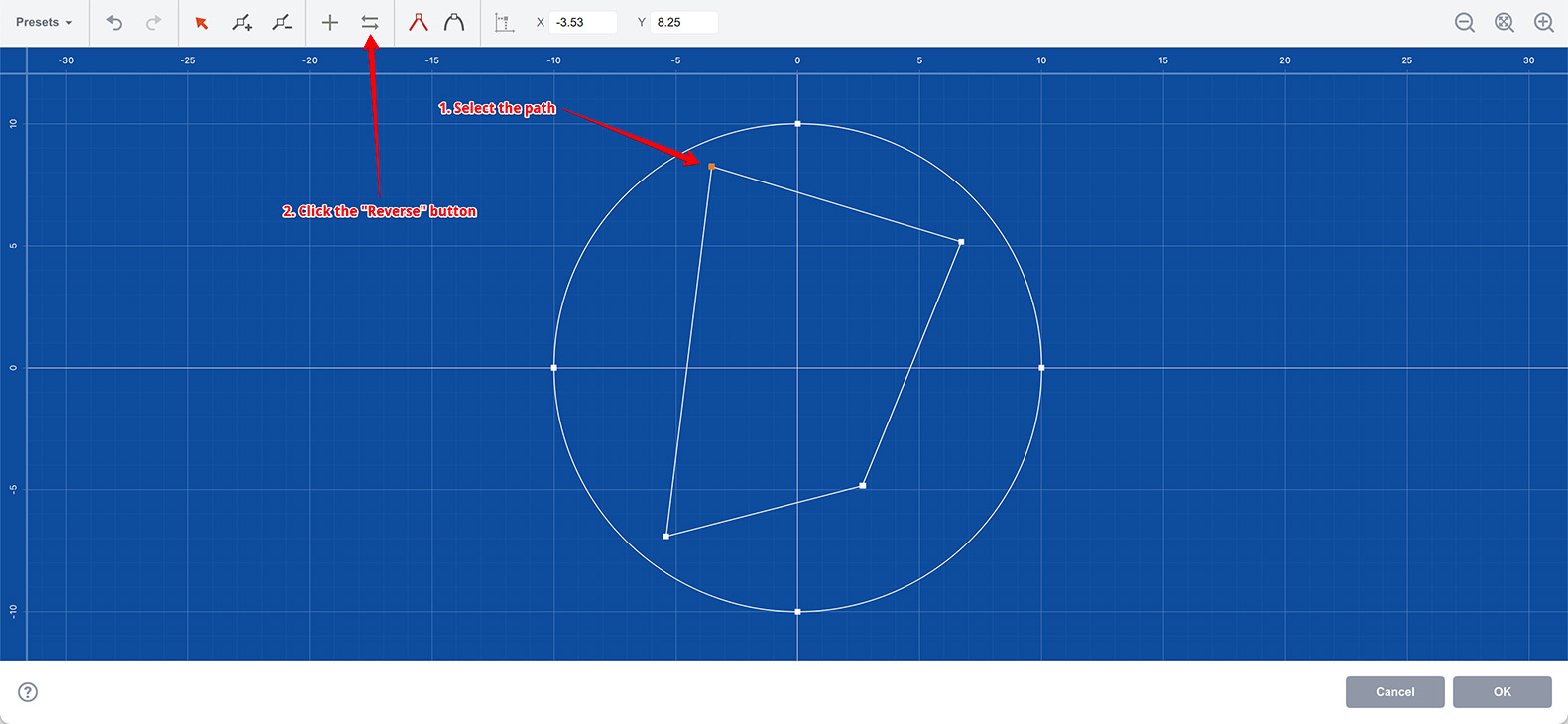

Вернёмся в редактор, выберем этот новый контур и развернём его:

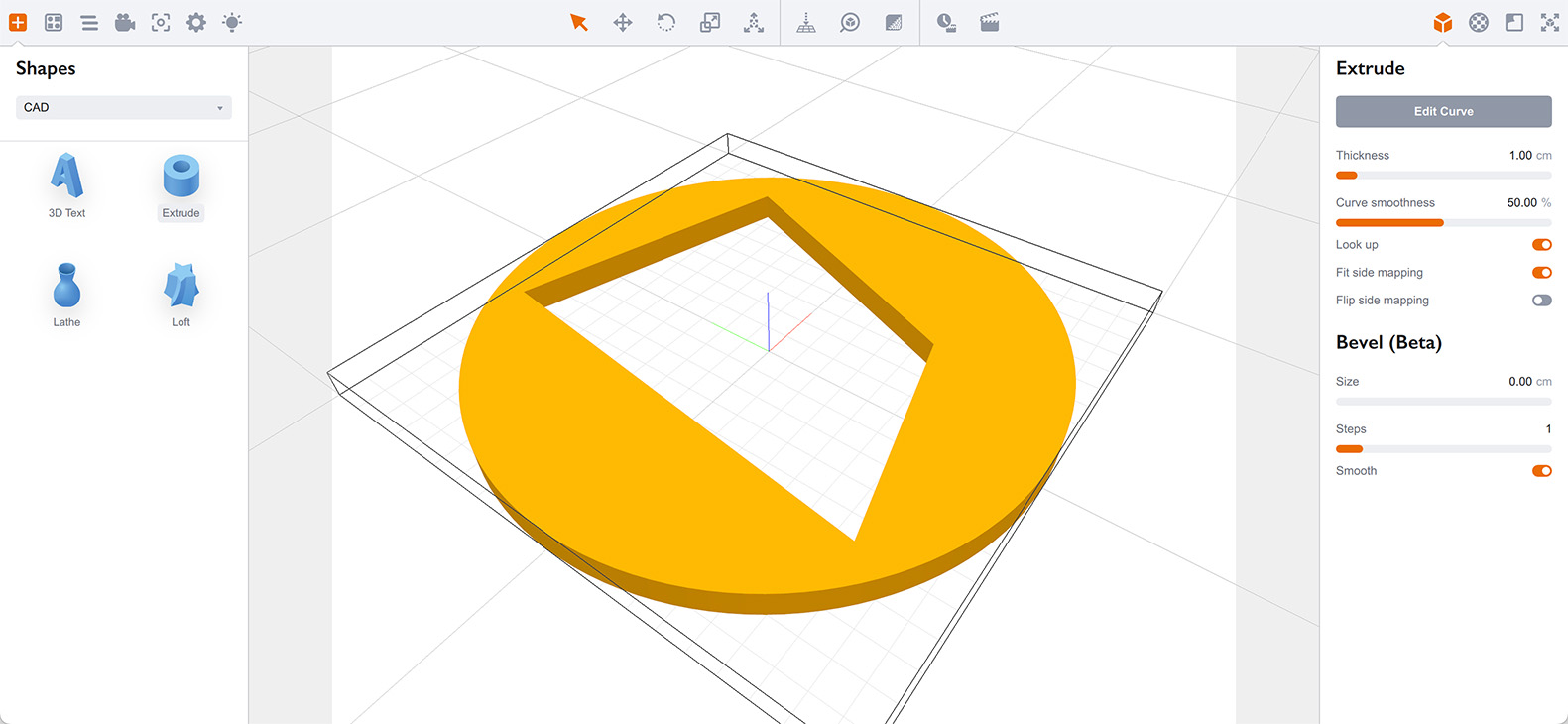

Снова нажмём OK и увидим, что всё исправлено:

Материалы и наложение

Как и с объектами 3D Text, Boxshot позволяет задавать материалы для передней, боковой и задней частей выдавленной фигуры. Если нужно больше стилей для разных частей, разделите фигуру на несколько объектов и настройте их по отдельности.

Boxshot применяет планарное наложение по bounding box к передней и задней частям. Обратите внимание: заднее наложение точно такое же, как переднее, поэтому выглядит зеркально.

Боковое наложение идёт вдоль кривых фигуры по координате U, а координата V идёт от 0 на задней стороне до 1 на передней. Это всегда можно изменить с помощью параметров UV-наложения в текстурных слотах материала.

Итог

Краткий итог по выдавливанию кривых в Boxshot:

• Можно импортировать внешние SVG-файлы, перетащив их в окно редактора кривых;
• При проблемах с выдавленными объектами попробуйте развернуть контуры;
• Смотрите урок по 3D Text для дополнительной информации о выдавливании, позиционировании и добавлении фасок;
• Смотрите урок по Lathe для подробностей о редактировании кривых, добавлении точек и их настройке.

На этом всё, идите и выдавите что-нибудь особенное :)
