Эффект фольгирования

Эффект фольги делается за счет тонкого металлического слоя поверх напечатанного изображения, чтобы оно блестело именно в этом месте. Примеры эффекта фольгирования можно поискать в интернете.

Что представляет собой эффект фольгирования? По сути это отражение с маской плюс рельеф с маской. Boxshot умеет и то, и другое, поэтому давайте добавим их в нашу визитку из учебника по уф-лакированию. В этот раз нам потребуется всего одно изображение:

Скачайте его на рабочий стол и создайте новую сцену в Boxshot.

Заставляем блестеть

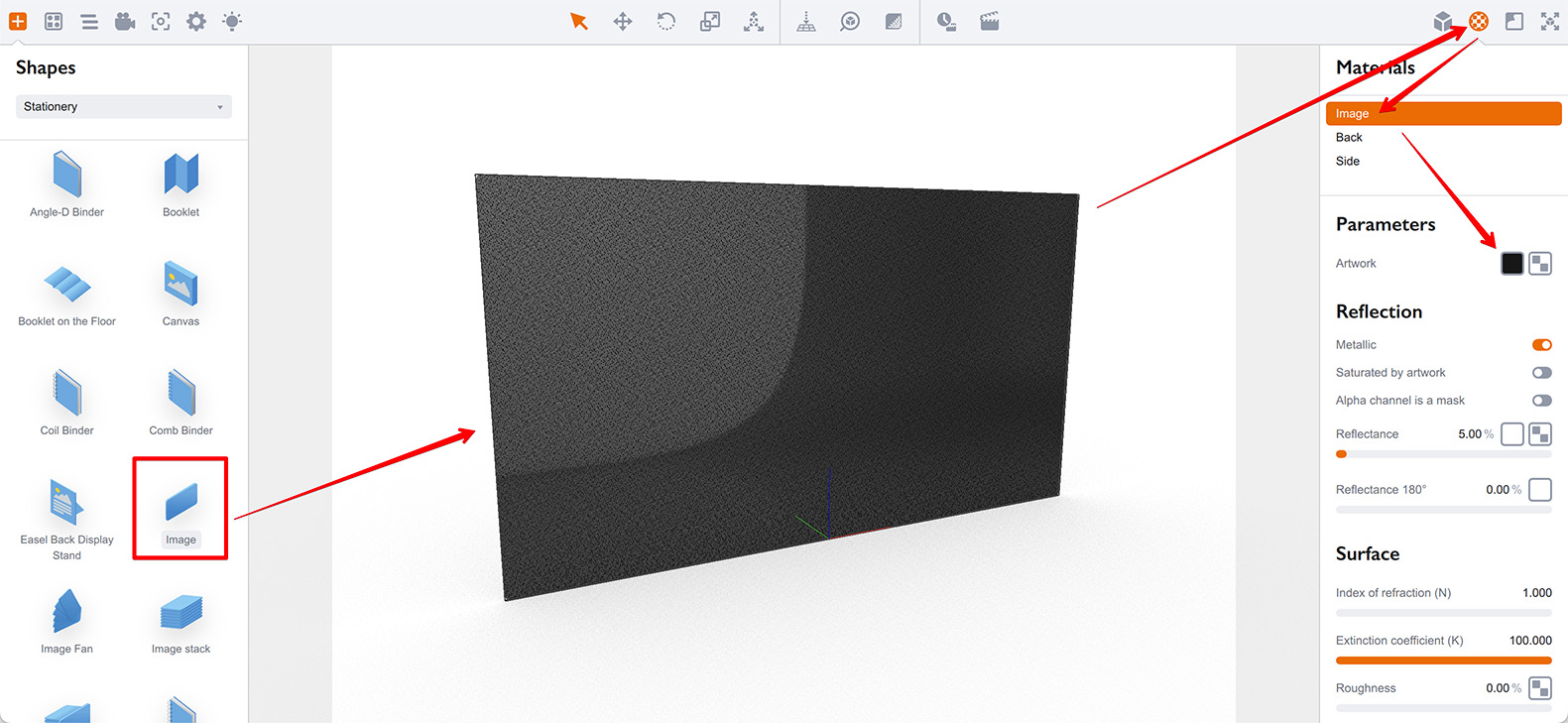

Добавьте в сцену объект Изображение и сделайте его лицевую сторону черной: удалите изображение и задайте Тонирование диффузного темно-серым, почти черным:

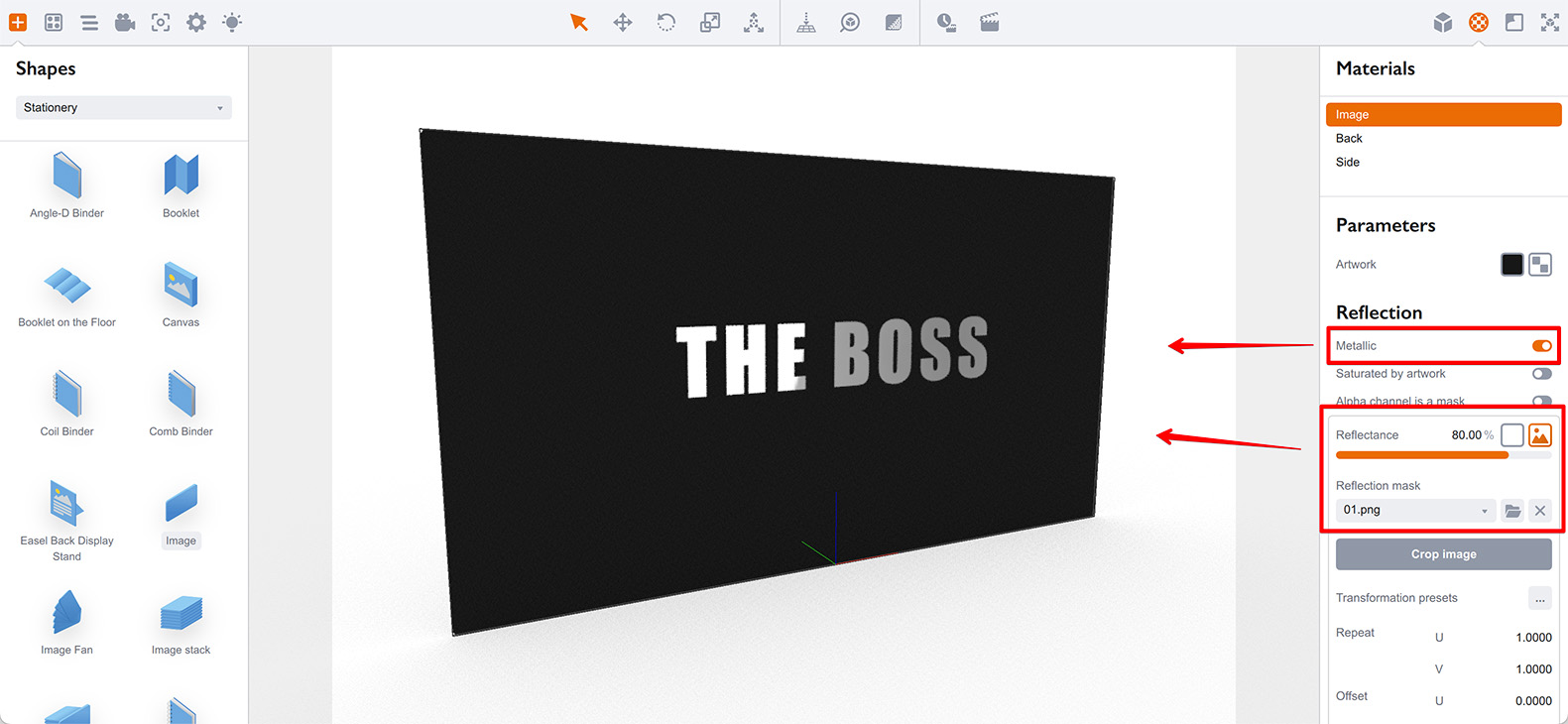

Теперь прокрутите панель материалов вниз до параметра Отражение и загрузите изображение BOSS (выше) в слот отражения. Затем включите опцию Металлическое отражение и выставьте уровень отражения 80:

Собственно, это почти все: эффект фольгирования делается буквально в пару кликов. Идея в том, чтобы поднять уровень отражения и ограничить отражающую область, используя маску.

Добавляем золото

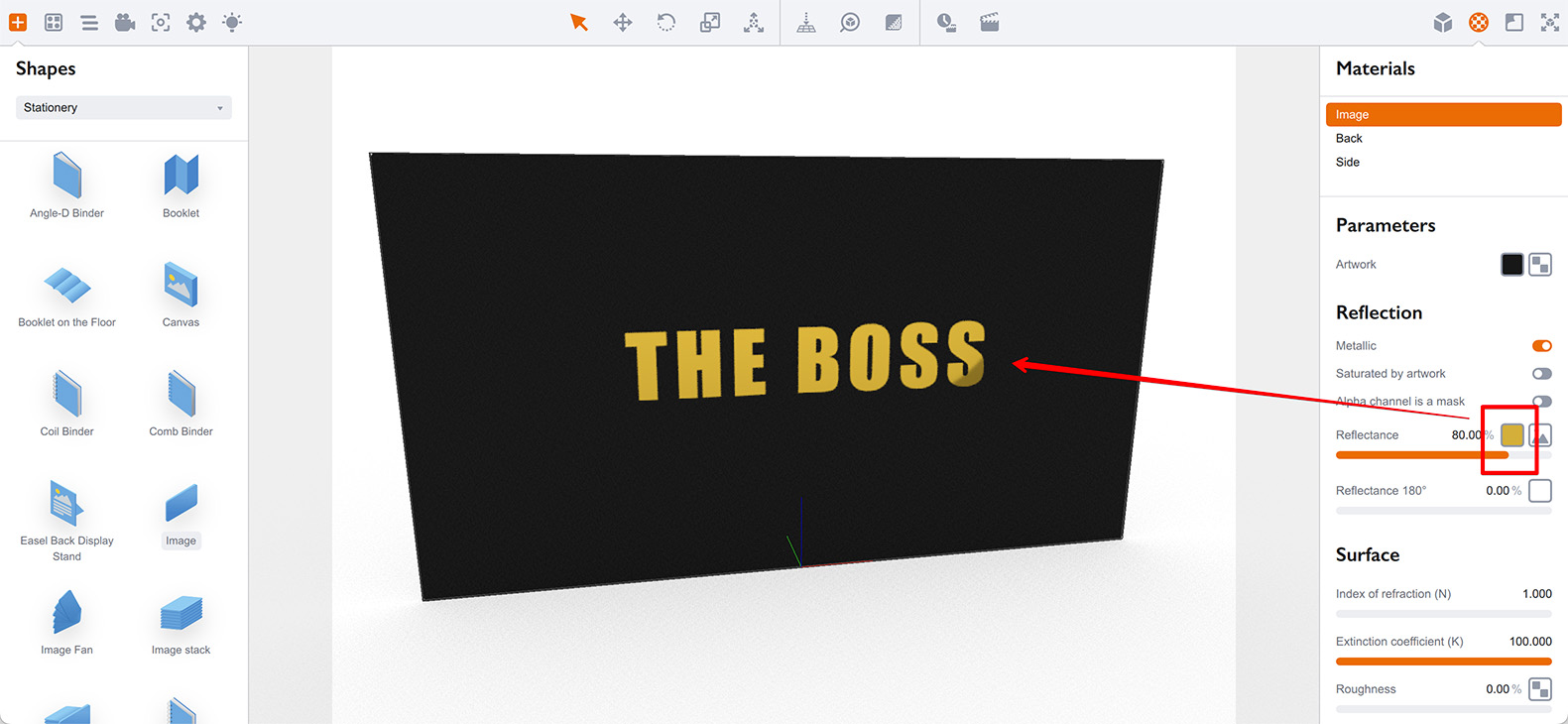

Следующий шаг — добавить цвет. В разделе Отражение есть поле тонировки. Нажмите на него, чтобы открыть выбор цвета, и задайте “золотой” оттенок (например, RGB 212, 175, 55):

Да, все настолько просто. Для золотой поверхности достаточно сделать материал отражающим и затонировать отражение в золотой цвет.

Если вам нужна “пластиковая” отделка, можете выключить металлическое отражение и настроить Показатель преломления, а также тонировку, чтобы имитировать пластик.

Добавляем рельеф

Чтобы стало еще интереснее, добавьте рельеф на поверхность — тогда золотая часть будет выглядеть тисненой или слегка неровной. Для этого вам нужна карта высот, например такая (поищите в Google “seamless paper texture”, чтобы найти больше похожих изображении):

Прокрутите панель материалов вниз до раздела Рельеф, загрузите изображение в слот Карта высот, установите режим рельефа Изменять нормали и оставьте уровень карты нормалей 50%. Вот что получится:

Обратите внимание: сейчас рельеф применяется ко всему объекту. Если вы хотите, чтобы он применялся только к областям, покрытым фольгой, нужно скорректировать изображение карты высот.

Самый простои способ — перемножить карту высот с маской отражения в Photoshop.

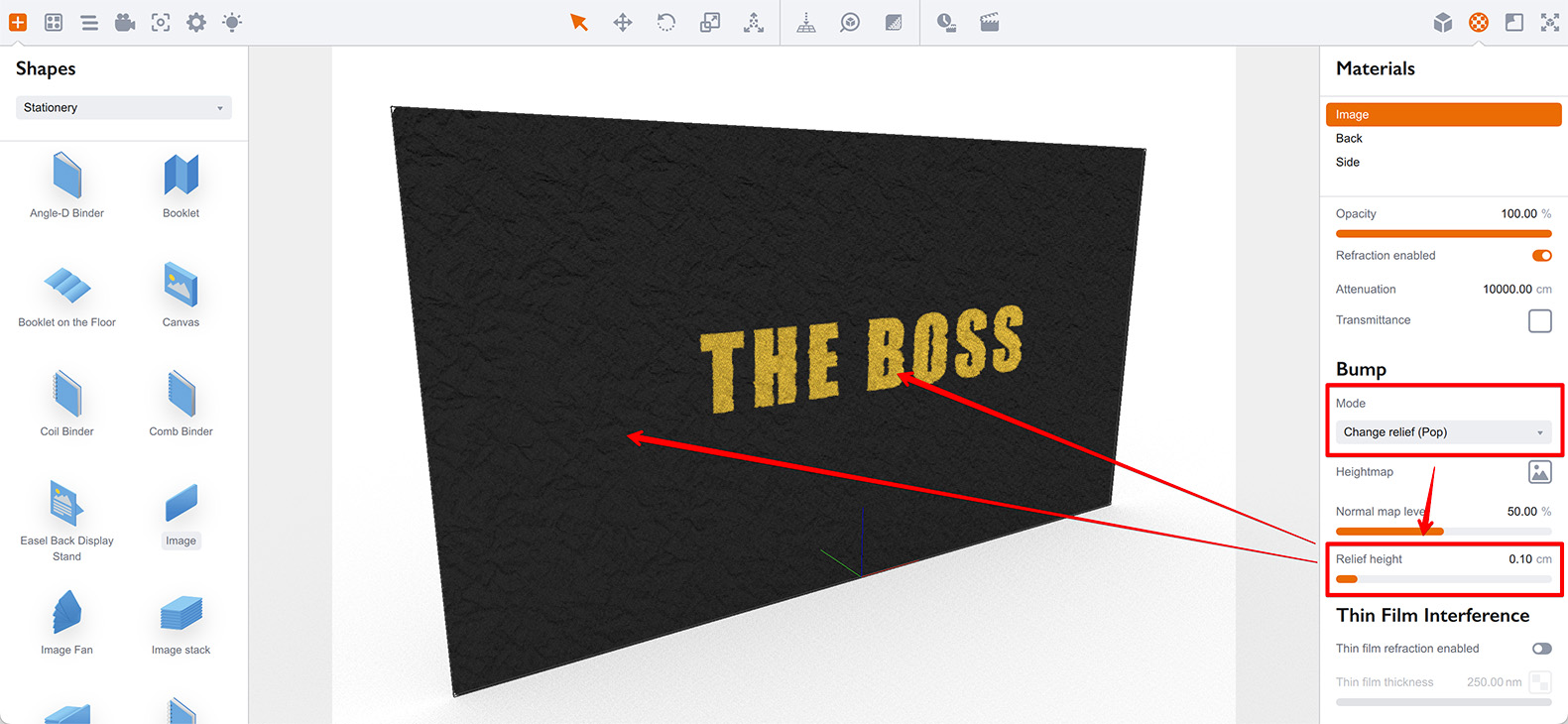

Здесь я сменил режим рельефа так, чтобы эффект был лучше виден на темных участках карточки:

Теперь вы видите рельеф везде. Давайте попробуем модифицированную текстуру рельефа, как ниже:

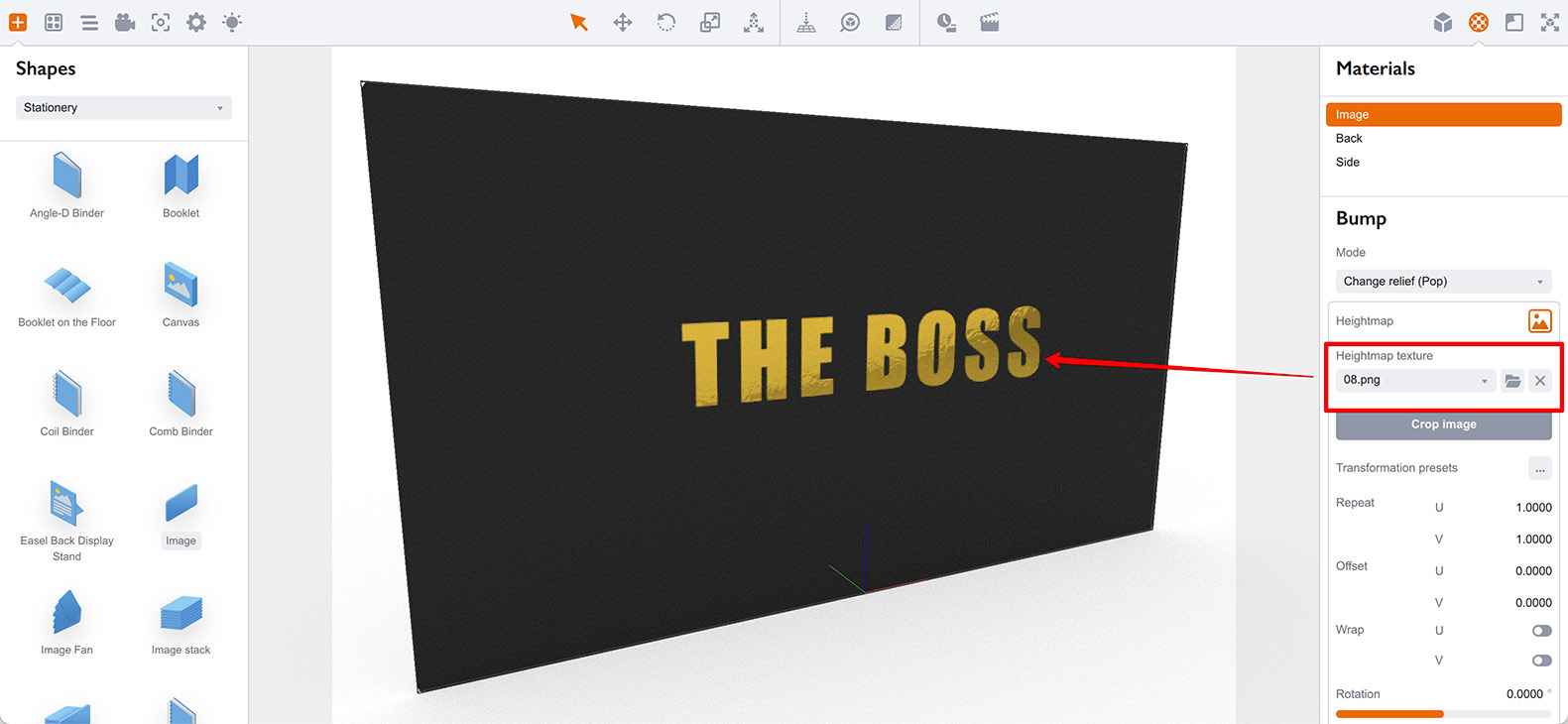

Попробуйте загрузить это изображение в слот карты высот и посмотрите на разницу:

Отлично: теперь рельеф лучше читается на золотых частях, а остальная поверхность визитки остается плоской!

Еще один момент

Так как фольга — это по сути отражение, очень важно, что именно будет отражаться. Если вам не нравится, как выглядит фольга, нужно настроить карту окружения.

Почитайте про реалистичный рендеринг — там подробно описаны карты окружения и то, как они влияют на результат рендеринга.

Резюмируем

Фольгирование — это тонкий отражающий слой металла, поэтому когда вам нужна фольга, вы используете отражение. Включите металлическое отражение и поставьте уровень отражения выше 70%. Используйте маску отражения, чтобы задать область фольги. Используйте тонировку отражения, чтобы окрасить отражение. Используйте рельеф, чтобы добавить фактуру отражению и лучше подчеркнуть его границы.

На этом все

Теперь вы знаете, как создать эффект фольгирования в Boxshot с помощью маски отражения, тонировки и рельефа. Отличная работа!
