Редактор моделей

Boxshot позволяет редактировать внутреннюю структуру вложенных моделей с помощью редактора моделей. Вложенные модели — обычно сторонние модели, импортированные в сцену, но любой встроенный объект можно преобразовать во вложенную модель, щёлкнув правой кнопкой и выбрав Tools → Convert to Embedded Model… в контекстном меню.

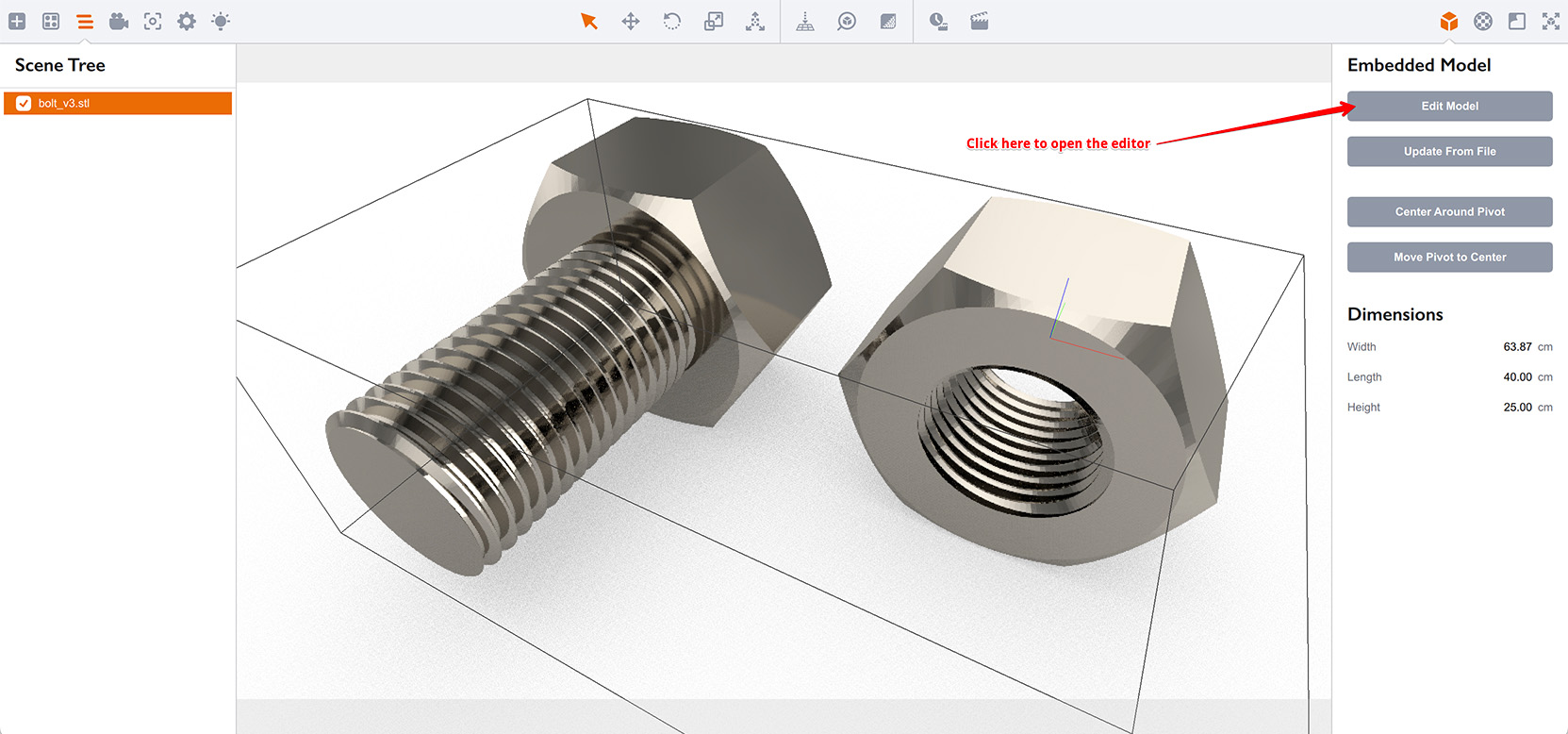

При выборе вложенной модели справа появляется кнопка Edit model:

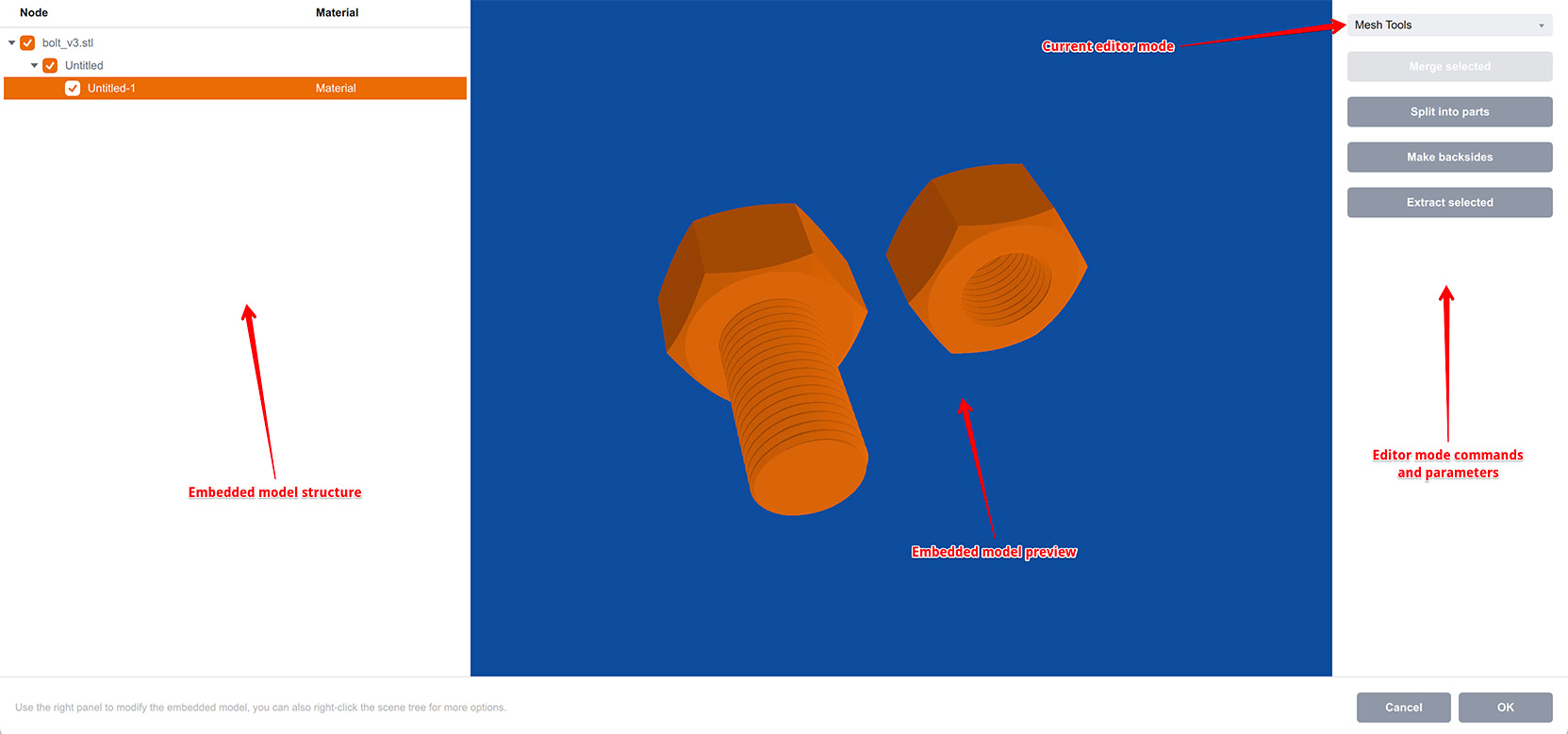

Нажмите Edit model, чтобы открыть редактор моделей:

Здесь можно настраивать параметры вложенной модели. Слева — иерархия модели. Как и в обычной сцене Boxshot, вложенная модель содержит узлы и меши. Каждый меш — геометрический элемент с именем и материалом. Элементы можно показывать и скрывать через дерево иерархии. Скрытые элементы не отображаются в сцене Boxshot, так что это удобный способ скрыть ненужное в сторонней фигуре.

Элементы и их материалы можно переименовывать двойным щелчком в дереве сцены или через контекстное меню. Ненужные элементы можно удалять.

Все изменения можно отменить стандартным сочетанием клавиш (Ctrl-Z в Windows, Command-Z на Mac). Кнопка Cancel в правом нижнем углу отменяет все изменения, возвращая фигуру к исходному состоянию до запуска редактора. OK подтверждает изменения и применяет их к сцене.

Панель справа отображает команды для текущего режима редактирования. Режим выбирается из выпадающего списка в правом верхнем углу. Доступны четыре режима:

• Mesh — изменения на уровне мешей;
• UV Mapping — применение или изменение текстурного наложения;
• Normals — создание или исправление нормалей и ориентации граней;
• Faces — изменения на уровне граней.

Ниже — подробнее о каждом режиме.

Режим Mesh

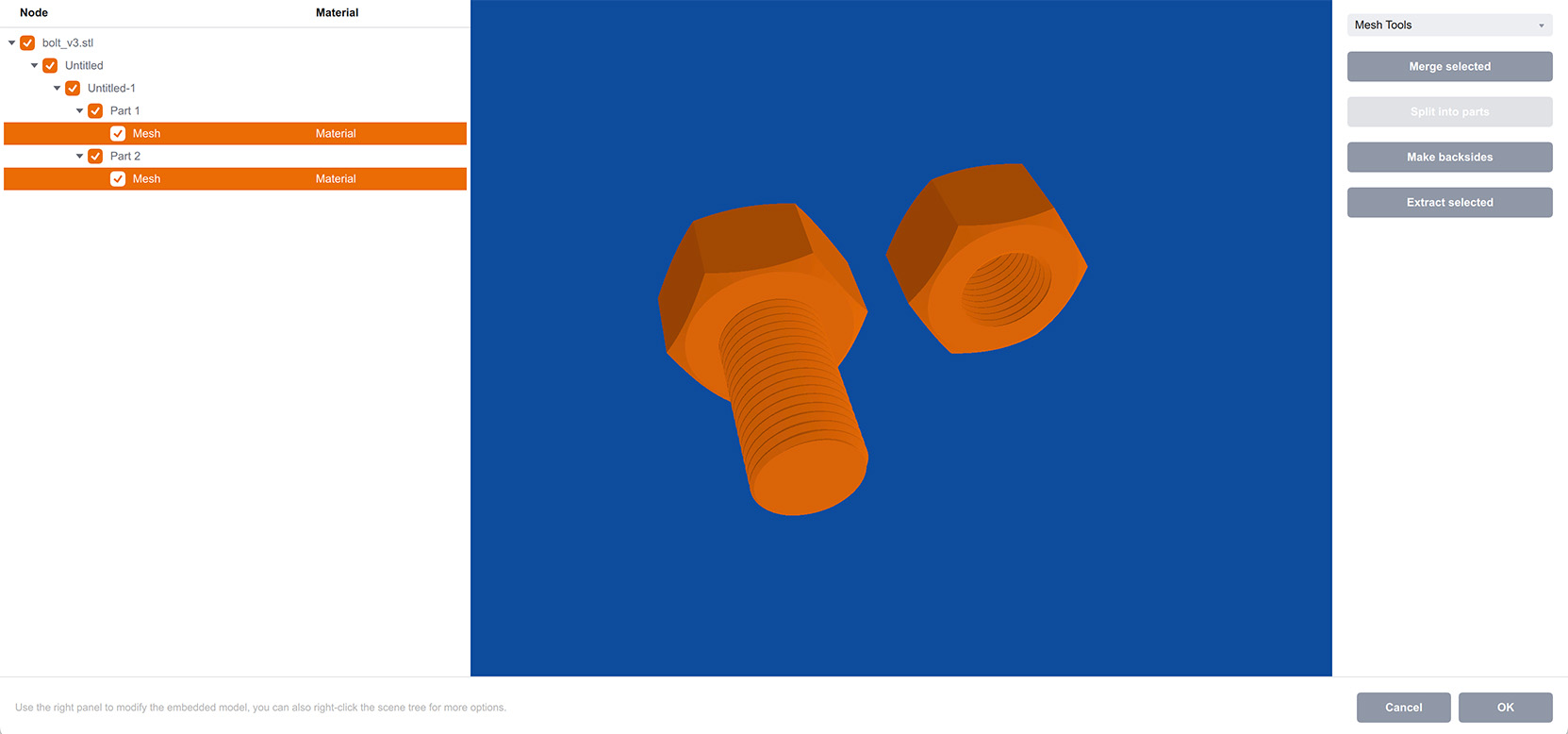

Этот режим позволяет вносить изменения в меши вложенной модели:

Кнопки на правой панели:

• Merge selected — объединяет выбранные меши в один;
• Split into parts — находит отдельные несвязанные части в выбранном меше и создаёт отдельные меши для каждой;
• Make backsides — генерирует тыльную геометрию для выбранного меша. Используйте, если меш виден только с одной стороны;
• Extract selected — извлекает выбранные меши из вложенной модели и создаёт отдельную вложенную модель из них.

В целом эти инструменты хороши для очистки плохо построенной сторонней модели: её легко разделить на части и удалить ненужные элементы.

Режим UV Mapping

Режим UV Mapping позволяет применить текстурное наложение, если оно отсутствует. Boxshot нужно UV-наложение для размещения изображений на фигурах, поэтому оно необходимо для всех фигур в сцене. Лучше сохранять исходное наложение модели, но иногда оно отсутствует или испорчено — тогда помогает режим UV Mapping.

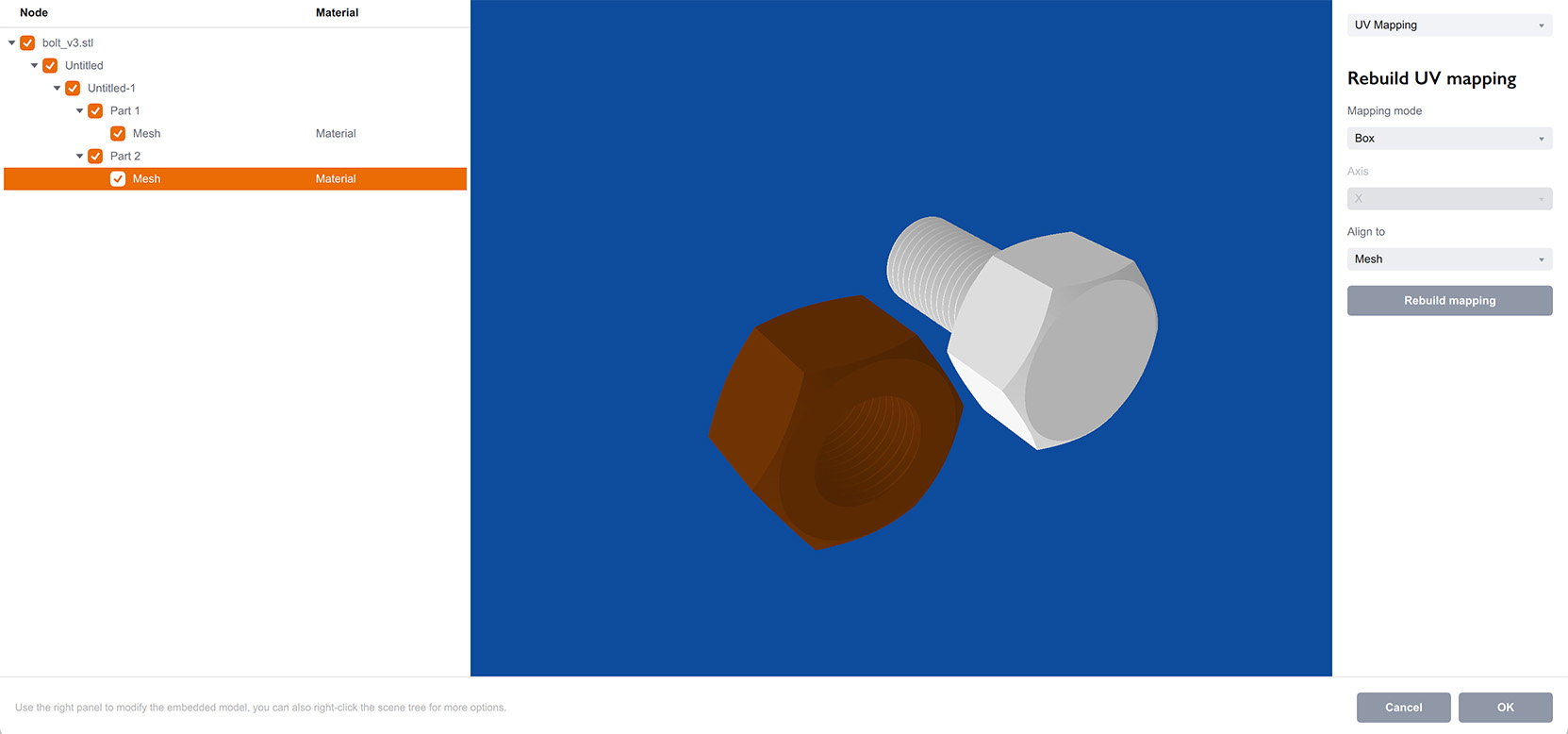

При переключении в этот режим гайка становится тёмно-коричневой. Boxshot применяет специальную “UV-текстуру” к выбранным элементам, чтобы показать текущее наложение. Объект выглядит сплошным — значит, текстурного наложения нет вовсе. Вот где помогает UV Mapping.

На правой панели доступны опции:

• Mapping mode — режимы генерации UV-наложения: box, planar, cylindrical и spherical — определяют, как генерируется новое наложение;
• Axis — ось, вдоль которой строится новое наложение. Работает для planar, cylindrical и spherical;
• Align to — границы для вычисления наложения: Mesh (используются размеры меша) или Model (размеры всей модели).

Оставьте все опции без изменений и нажмите Rebuild mapping, чтобы сгенерировать новое текстурное наложение для выбранного объекта:

Теперь на объекте отображается текстура — наложение создано и может использоваться Boxshot.

Режим Normals

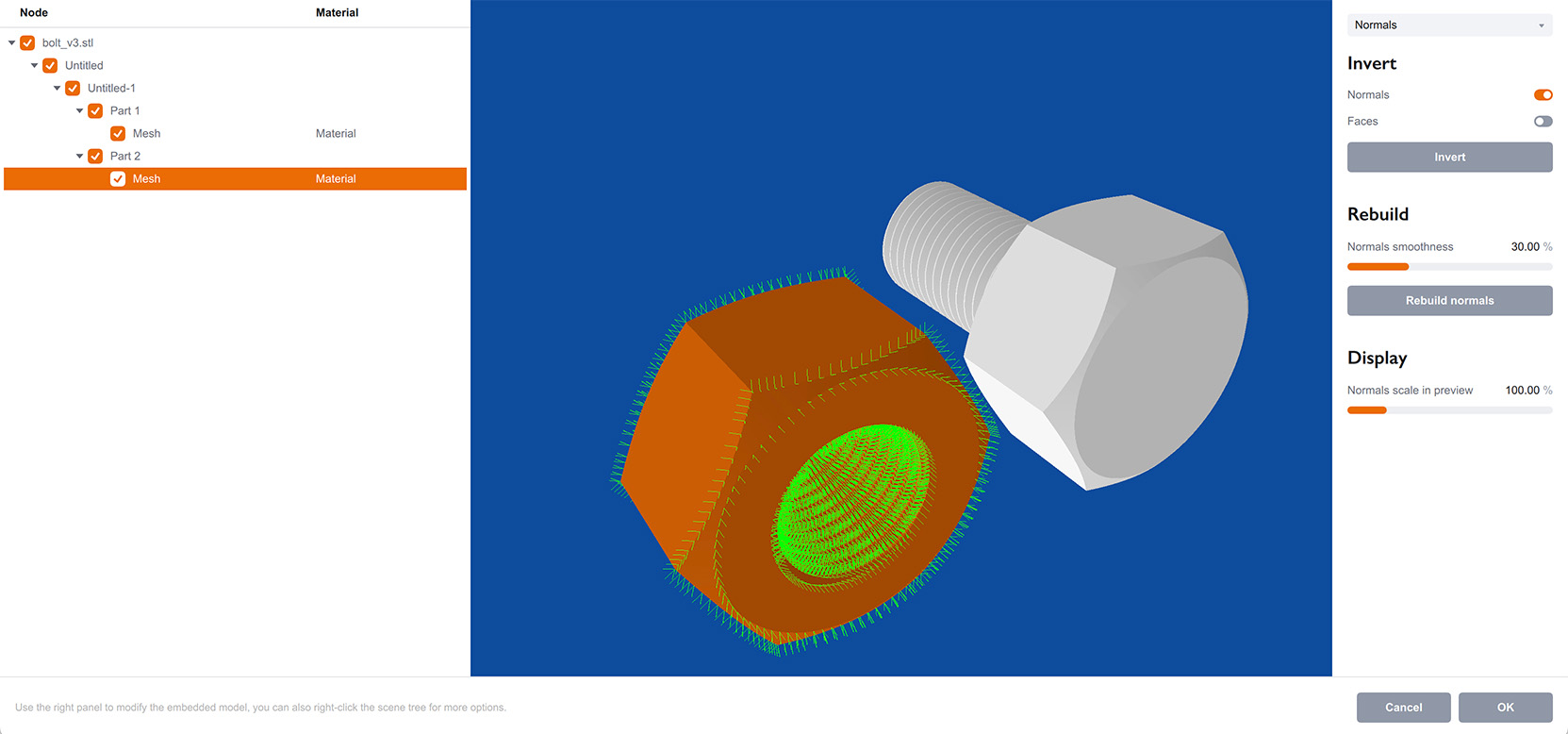

В режиме редактирования нормалей Boxshot отображает нормали выбранного элемента:

Это помогает проверить, не перевёрнут ли меш и нет ли проблем с нормалями. Параметры справа позволяют устранить проблемы:

• Invert normals — перевернуть нормали выбранных элементов;
• Invert faces — перевернуть грани выбранных элементов;
• Invert — выполняет опции, заданные двумя флажками выше;
• Normal smoothness — максимальный угол между двумя элементами, при котором ребро между ними считается “гладким”;
• Rebuild normals — перестроить нормали с учётом параметра сглаживания выше;
• Normals scale in preview — масштаб зелёных линий нормалей в предпросмотре. На модель не влияет, только для удобства просмотра.

Режим Faces

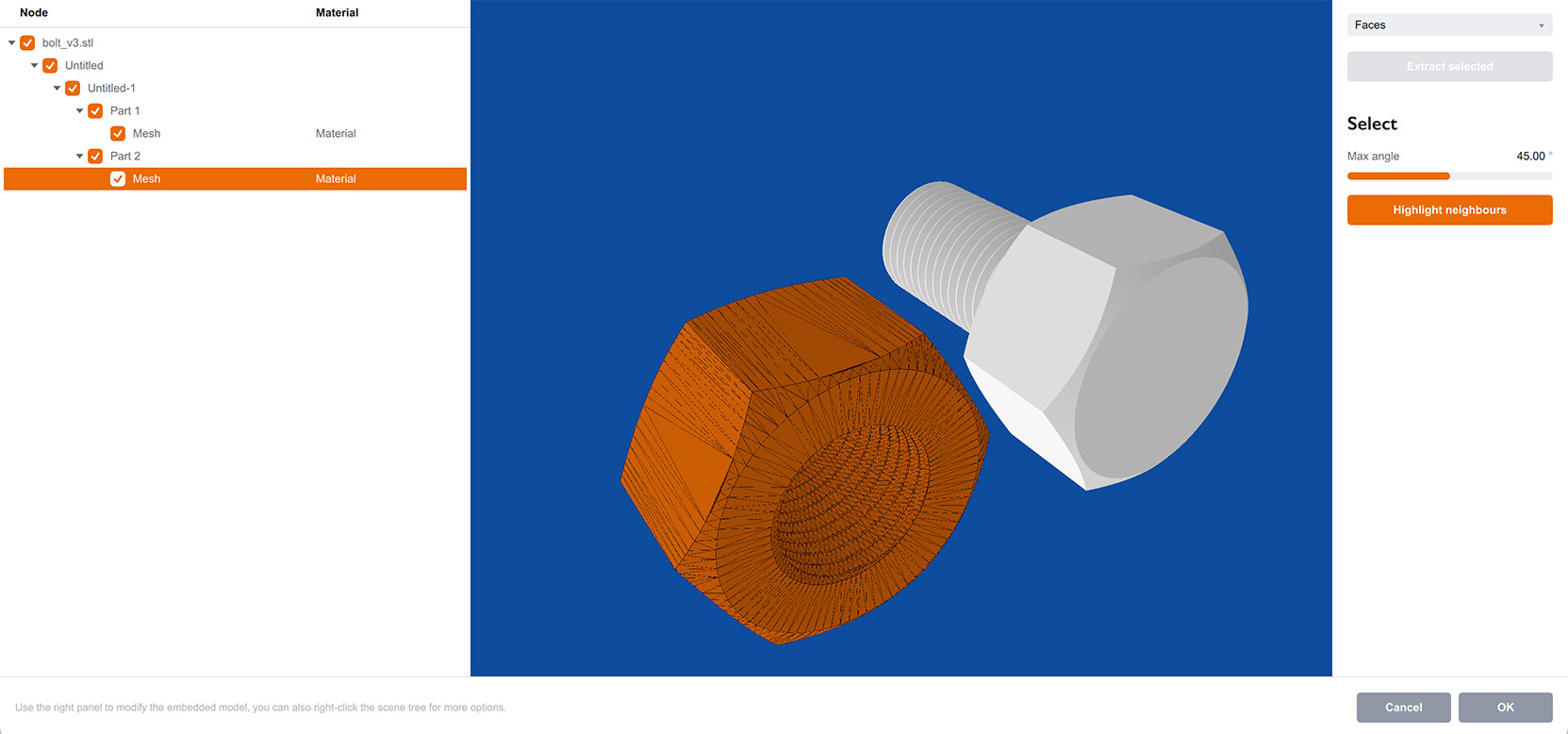

В режиме редактирования граней Boxshot подсвечивает каркас выбранного элемента. Этот режим не поддерживает множественный выбор — если выбрано несколько элементов, каркас показывается только для одного.

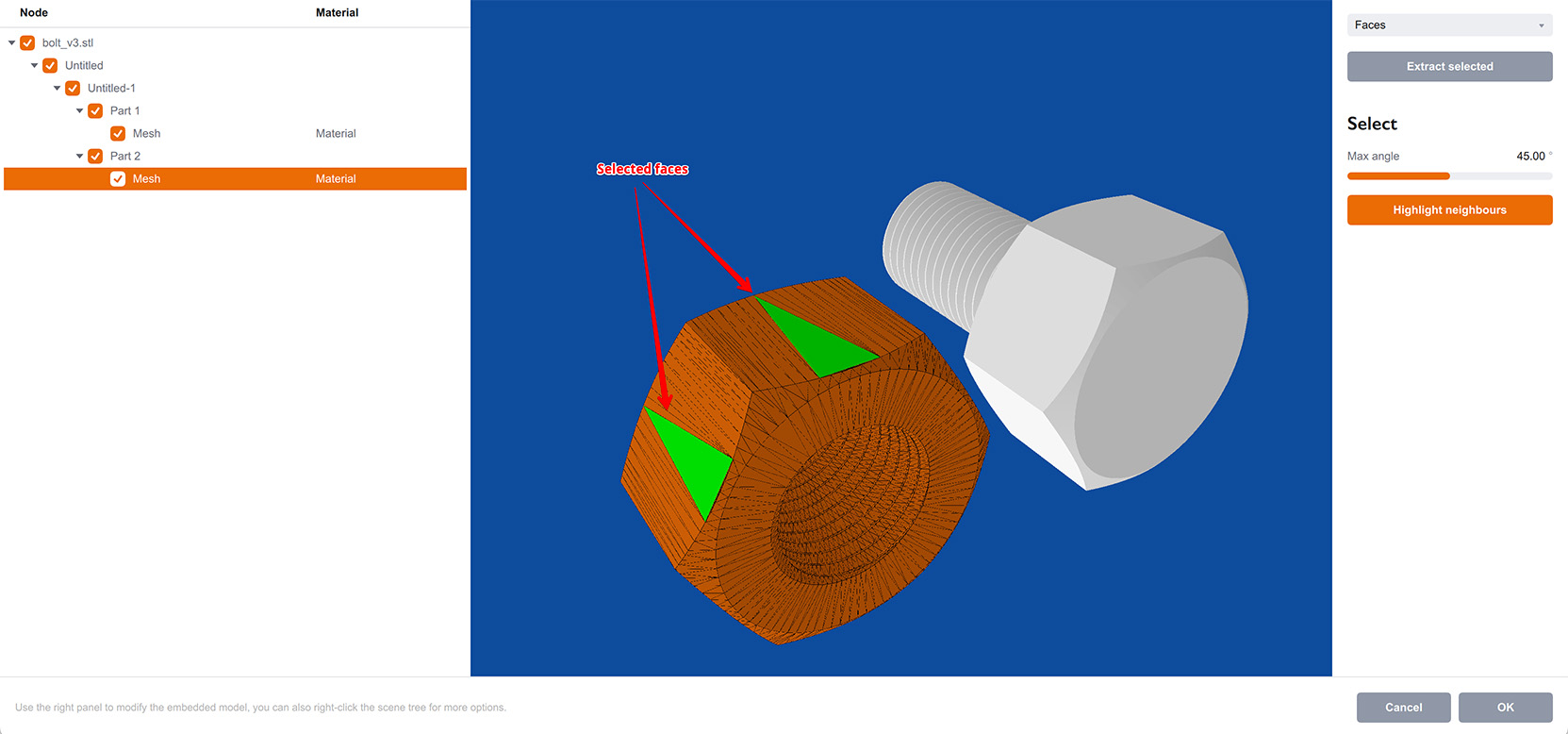

Можно видеть структуру выбранного меша и выделять грани щелчком. Щелчок с Shift или Ctrl/Command добавляет грань к выделению. Щелчок с Alt снимает выделение.

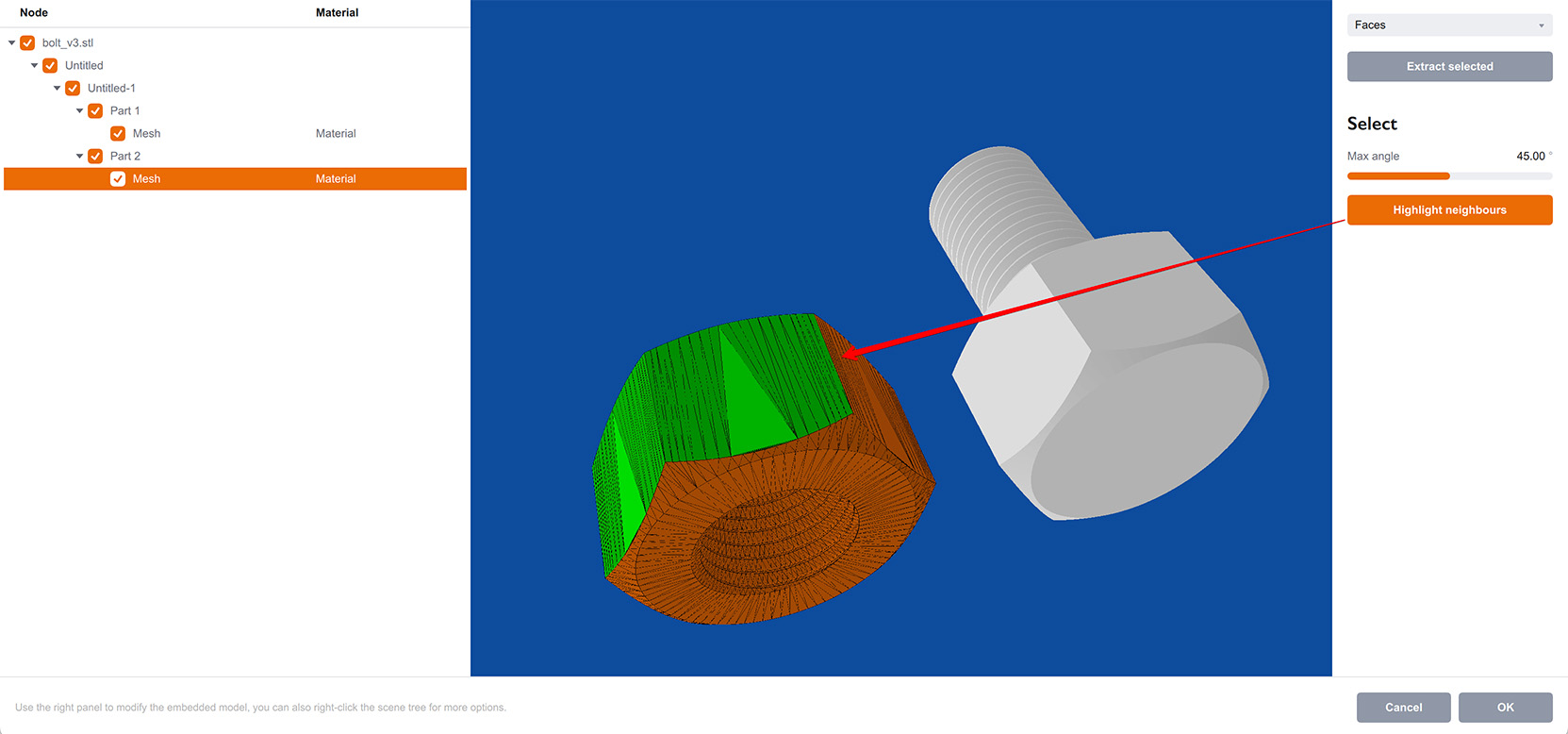

Выделение можно расширить, задав максимальный угол схожести граней и нажав Highlight neighbours. Boxshot найдёт все соседние грани с похожим углом и подсветит их.

Вручную выделенные грани Boxshot показывает светло-зелёным, автоматически подсвеченные — тёмно-зелёным. Можно изменить максимальный угол и снова нажать Highlight neighbours для корректировки.

Готово — нажмите Extract selected, чтобы вырезать выделенные грани в новый меш.

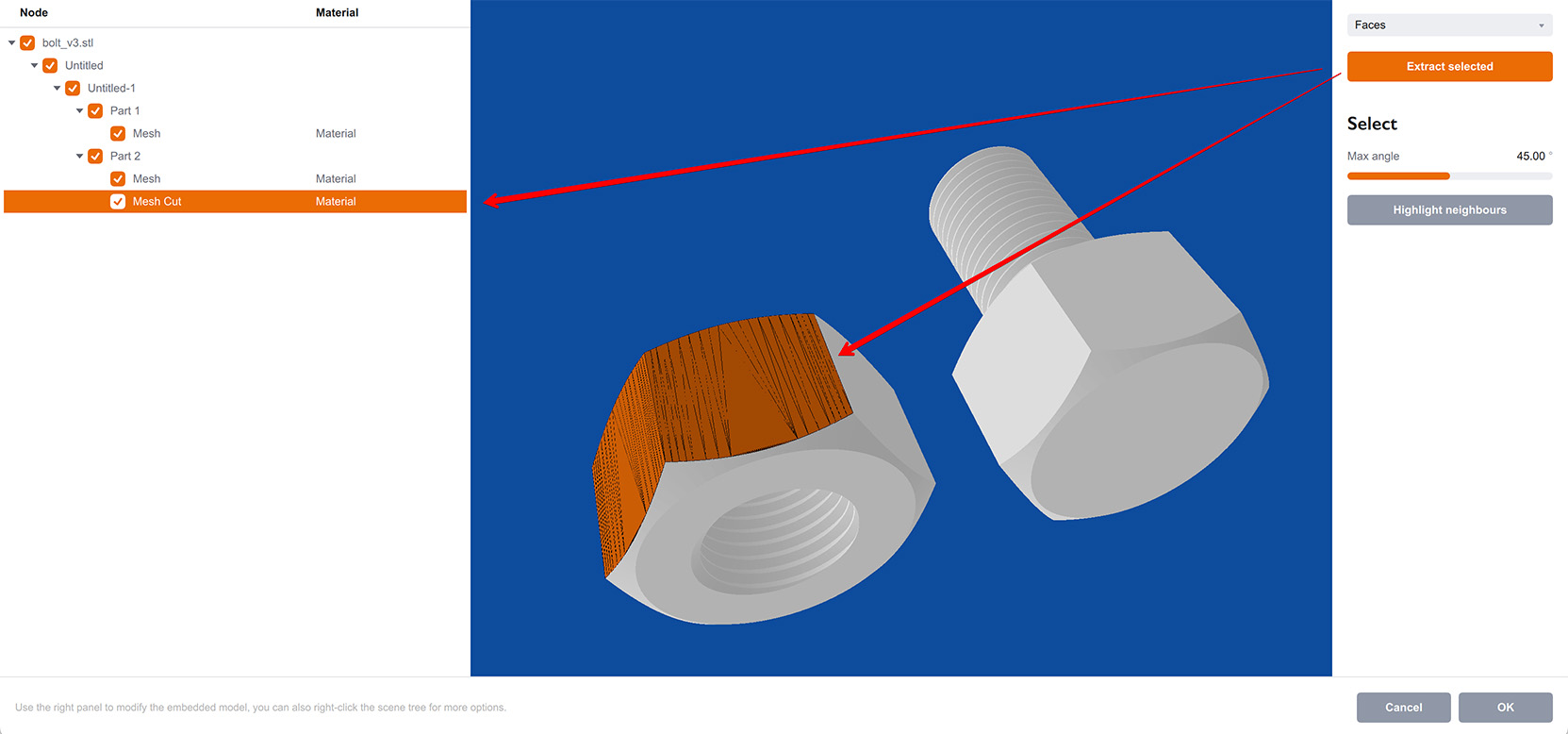

Здесь две подсвеченные стороны гайки были перемещены в отдельный меш “Mesh Cut”.

Этот инструмент полезен для разрезания сторонней фигуры на части для дальнейшей настройки, скрытия или применения текстурного наложения.

Другой удобный сценарий — разделение двустороннего меша на переднюю и заднюю части. Выделите грань на одной стороне двустороннего меша, установите Max angle около 90° (в зависимости от меша), нажмите Highlight neighbours. Boxshot выделит всю переднюю сторону меша, оставив заднюю невыделенной. Подкорректируйте параметр Max angle, если выделено слишком много или недостаточно. Затем нажмите Extract selected и получите разделённые передние и задние меши. Ненужный можно скрыть или удалить, либо назначить им разные материалы или наложения.
