УФ-лакирование

Чтобы быстро разобраться, что это за эффект, поищите картинки по запросу UV-Spot или UV coating, если вы никогда раньше об этом не слышали. Этот эффект довольно популярен для визиток и книжных обложек, так что давайте попробуем сделать его в Boxshot.

Мы будем делать визитку, используя вот эту текстуру:

А маска для нанесения лака будет такой:

Готовы? Сохраните две картинки выше себе на компьютер (кликните по ним правой кнопкой мыши) и давайте начнем!

Сделайте простую визитку

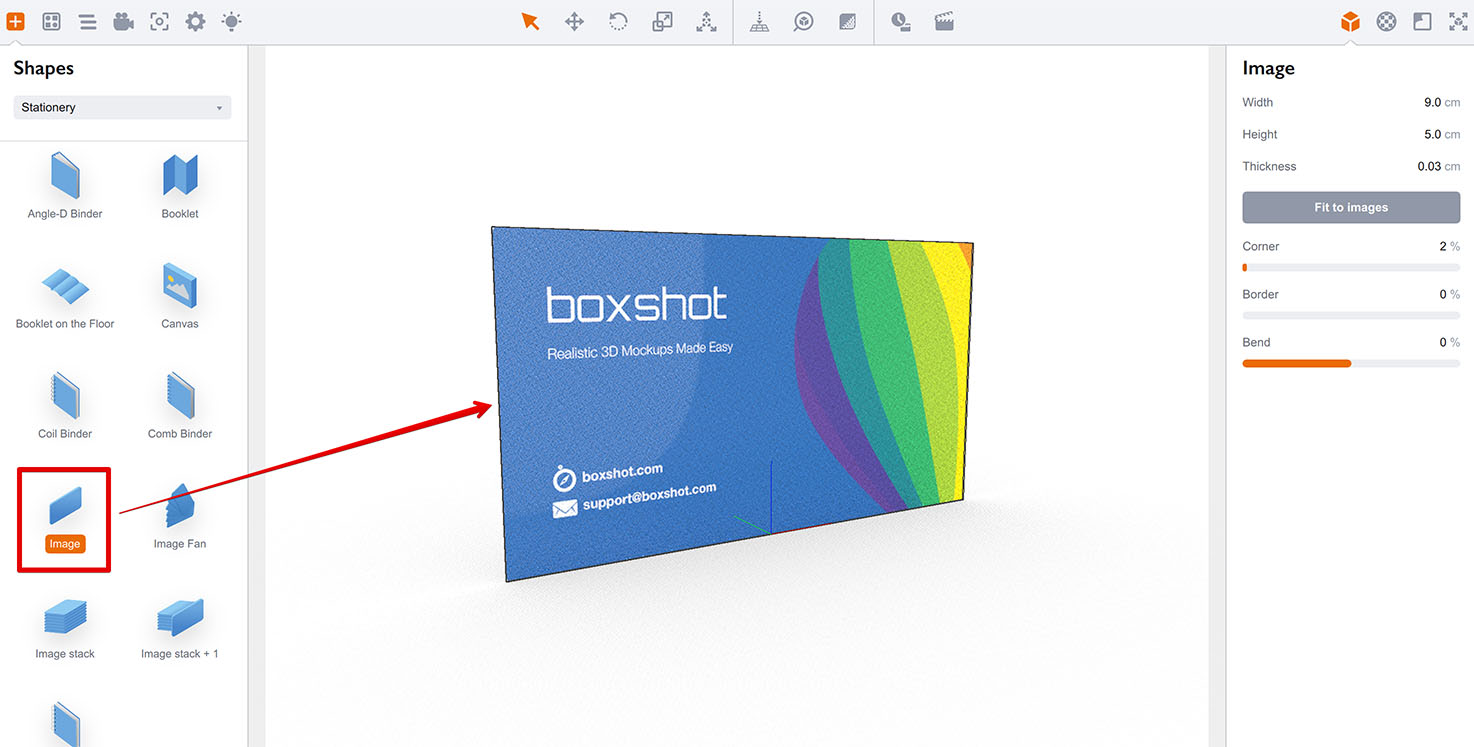

Запустите Boxshot и добавьте в сцену простой объект визитки:

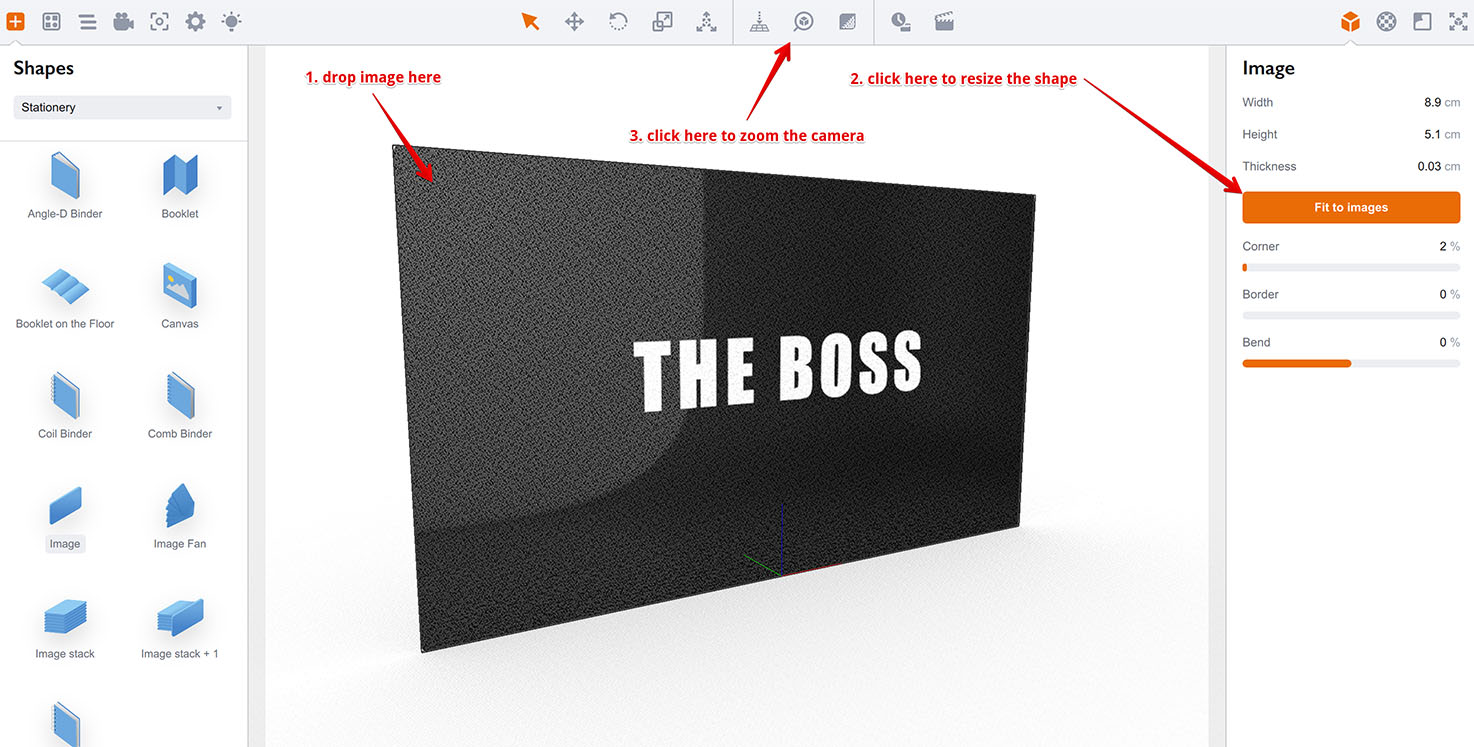

Затем перетащите основное изображение на визитку, нажмите кнопку Подогнать под изображения и настройте камеру так, чтобы визитка хорошо помещалась в кадр:

Настройте материал

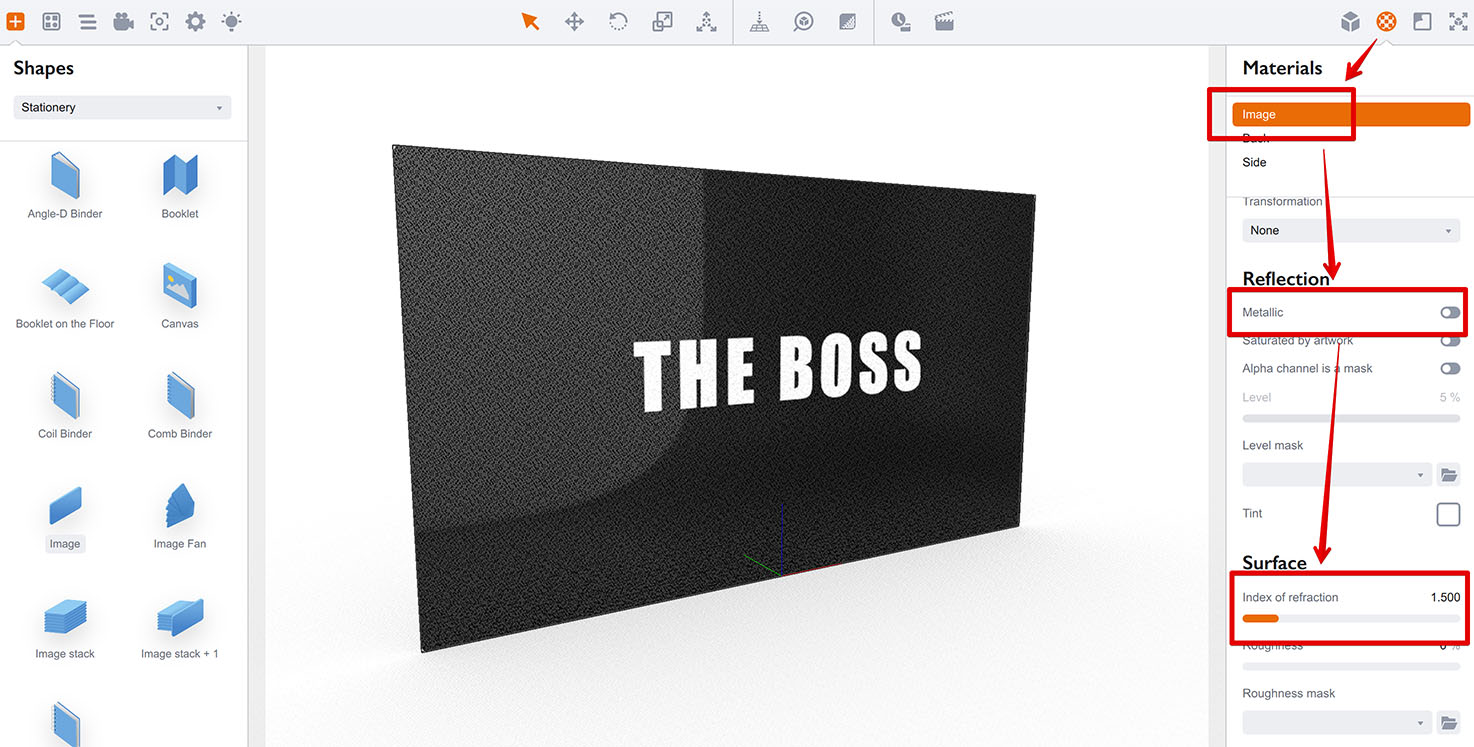

Теперь нужно внести изменения в материал визитки по умолчанию:

Вот что нужно сделать:

• отключить металлизированное отражение, чтобы включить режим пластиковых отражений;
• установить параметр Показатель преломления в 1.5.

Если хотите, вы можете дополнительно настроить параметры, чтобы сделать визитку еще более реалистичной.

Так обычно и делают визитки в Boxshot. Но мы пойдем дальше и добавим лакирование по маске.

Добавьте УФ лакирование

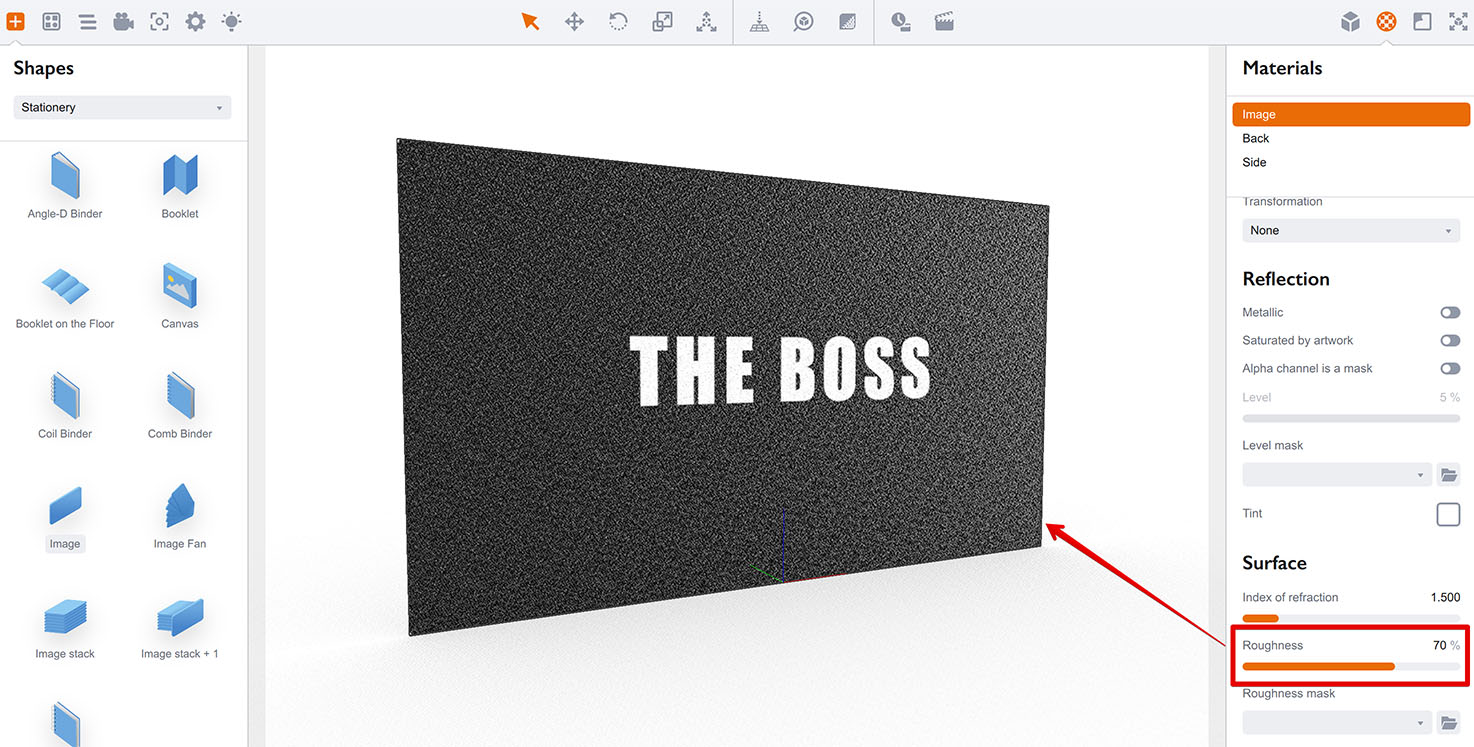

Суть эффекта в сочетании шероховатых и гладких участков. В Boxshot за шероховатость отвечает параметр Шероховатость, поэтому давайте установим его на 70% и посмотрим, что получится.

Учтите, что предпросмотр показывает картинку очень чернового качества, так что для оценки реальных изменений ниже, скорее всего, придется делать рендеры.

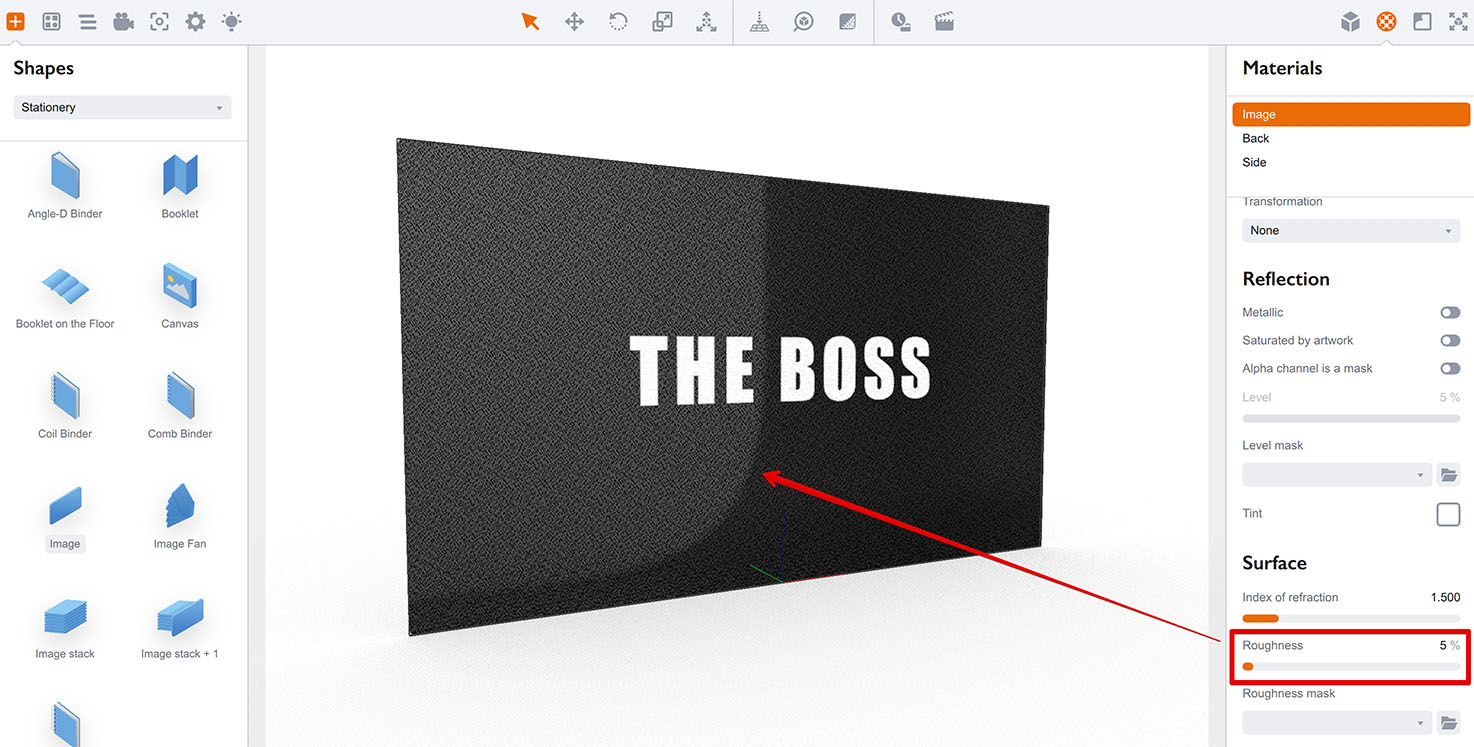

Теперь изменим шероховатость на 5% и посмотрим разницу:

Идея начинает проясняться: чтобы имитировать эффект УФ лакирование, нужно сделать некоторые участки визитки гладкими и глянцевыми, а остальные — шероховатыми. И тут как раз нужна вторая текстура: маска нанесения УФ лака, о которой мы говорили выше.

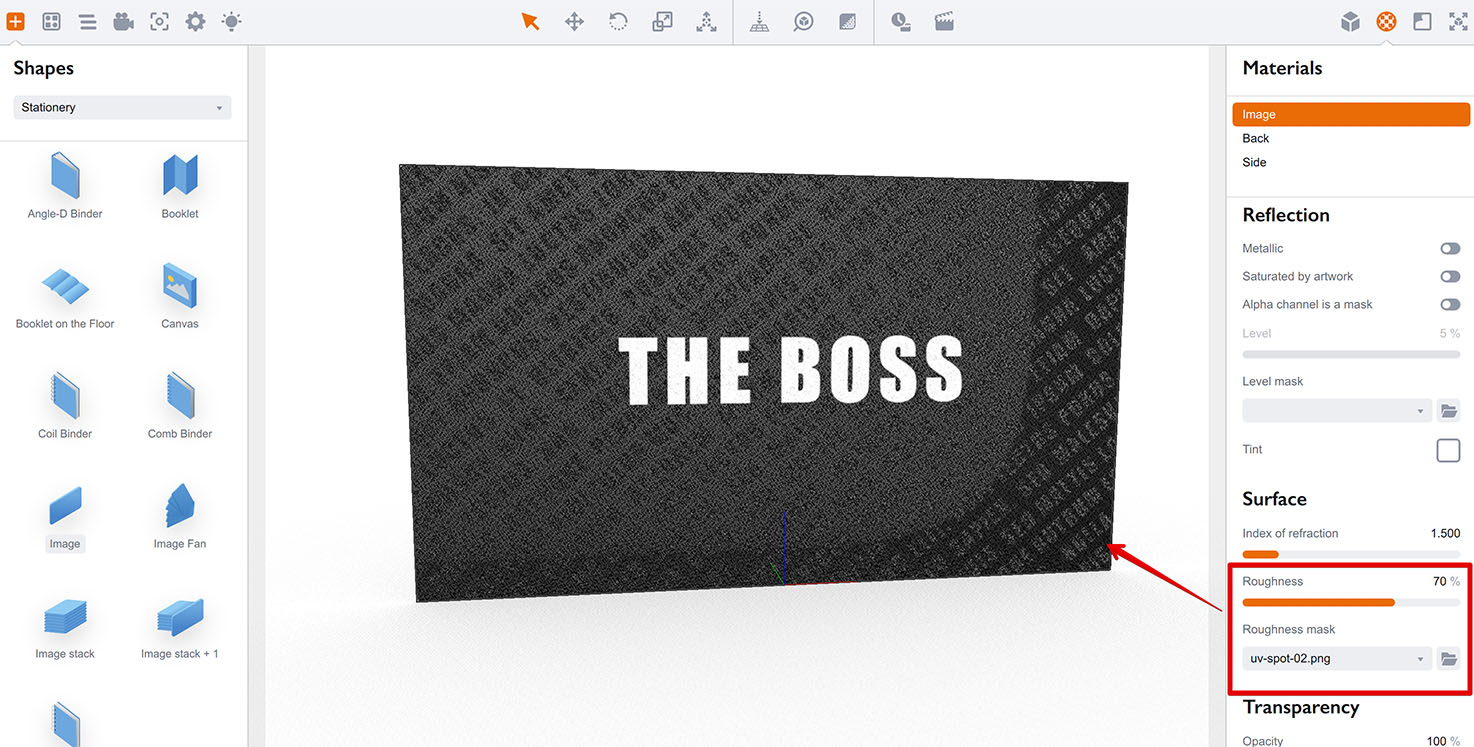

Загрузим ее в слот Маска шероховатости и вернем уровень шероховатости на 70%:

Выглядит интересно, правда? Черные области маски нанесения лака дают нам полностью глянцевую поверхность, а белые – шероховатую: яркость текстуры умножается на уровень шероховатости и используется как новый уровень шероховатости для каждого пикселя визитки.

Теперь нужно инвертировать маску лакирования, чтобы сделать текст глянцевым, и затем добавить в нее основной текст “the boss”, чтобы он тоже стал глянцевым. Вот новая маска:

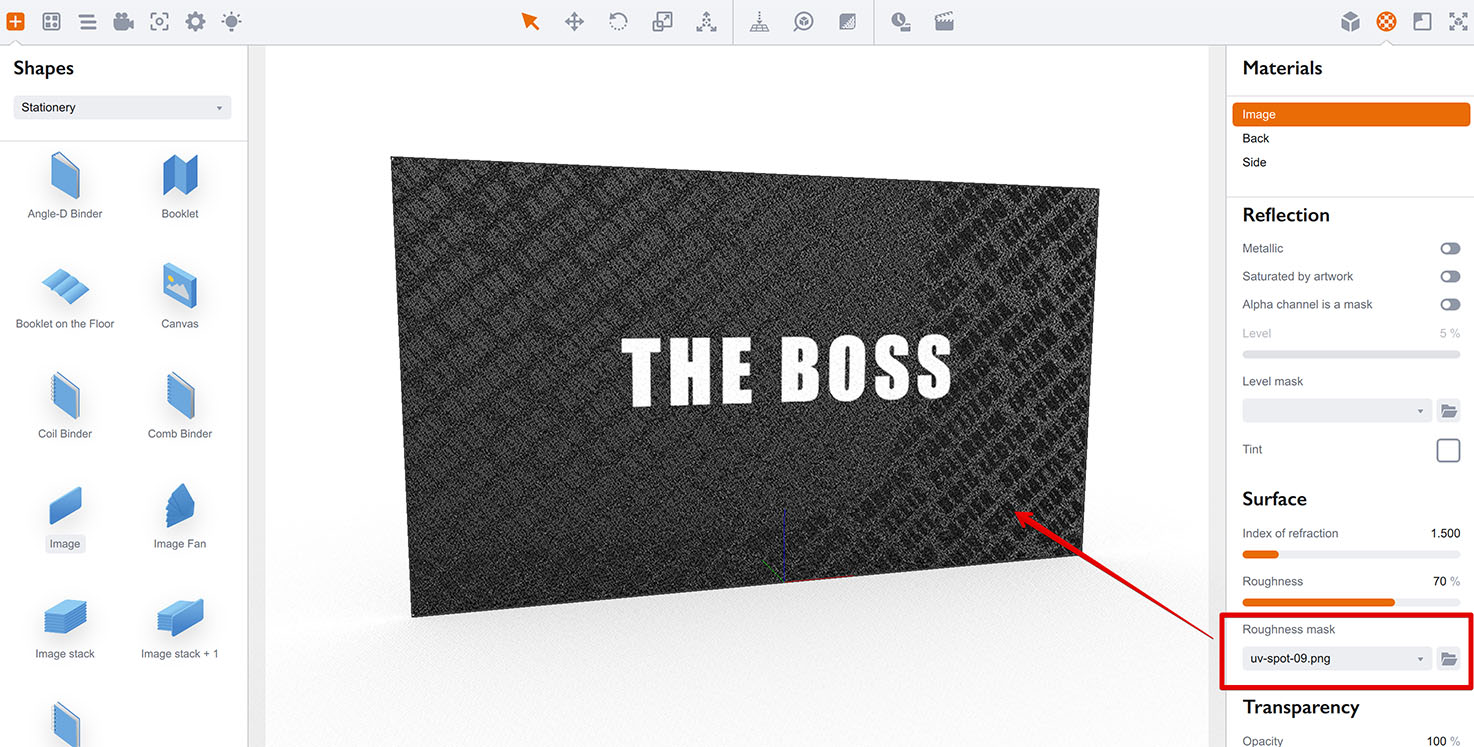

Наконец, загрузите новую маску в слот Маска шероховатости и посмотрите на визитку с УФ-лакированием в окне предварительного просмотра:

При желании сделайте черновой или даже финальный рендеринг, чтобы увидеть картинку в лучшем качестве.

Дальнейшие улучшения

Контрастная маска УФ-лакирования дает сильные и резкие отражения, и вам может захотеться чуть ослабить их. Для этого нужно сделать черные области маски лакирования серыми, чтобы размыть отражение.

Вот новая маска:

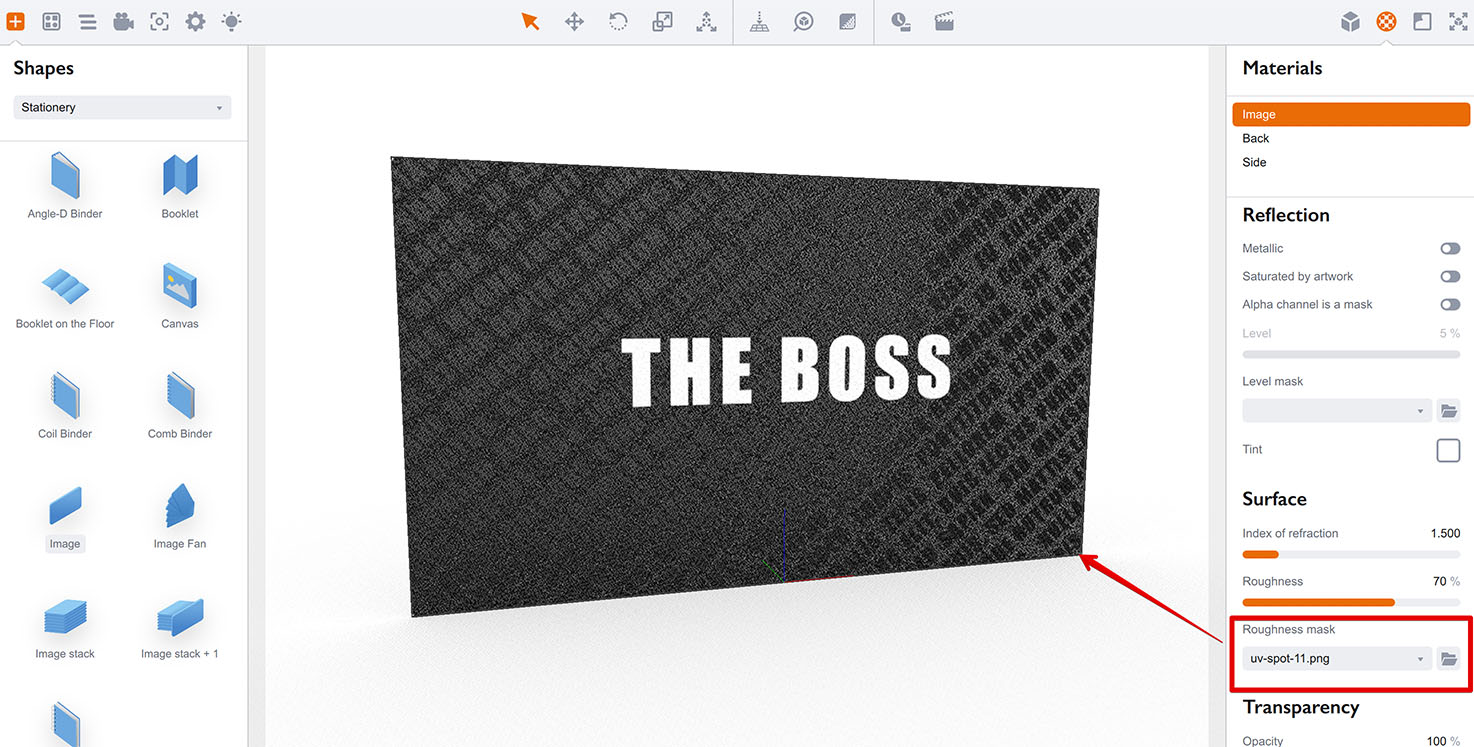

Обратите внимание: буквы теперь серые, а не черные. Загрузим новую маску в материал:

Теперь выглядит намного лучше. Давайте добавим немного рельефа, чтобы лакированный текст читался увереннее. Нам понадобится исходная черная текстура маски лакирования с основным текстом и небольшим размытием:

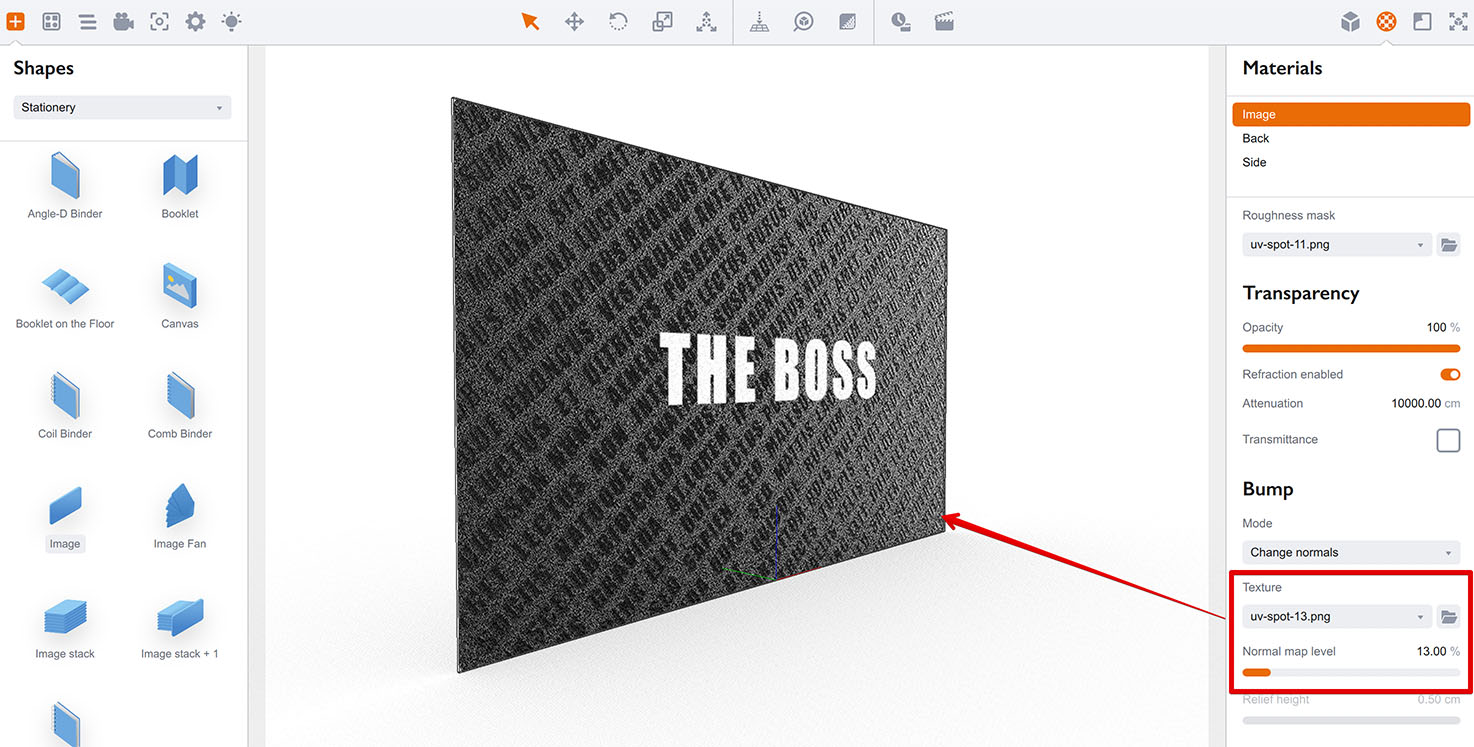

Загрузите эту текстуру в слот материала Текстура рельефа и посмотрите результат:

И снова: возможно, вам захочется отрендерить сцену, чтобы нормально оценить эффект.

Вот и все

ОК, теперь вы знаете, как использовать шероховатость и рельеф, чтобы создать эффект УФ-лакирования в Boxshot. Почему бы не попробовать сделать свой собственный материал?
