Коробка на основе развёртки
В отличие от других встроенных коробок (простых или скруглённых), коробка на основе развёртки основана на реальной развёртке, и её можно складывать и раскладывать.
Создание коробки

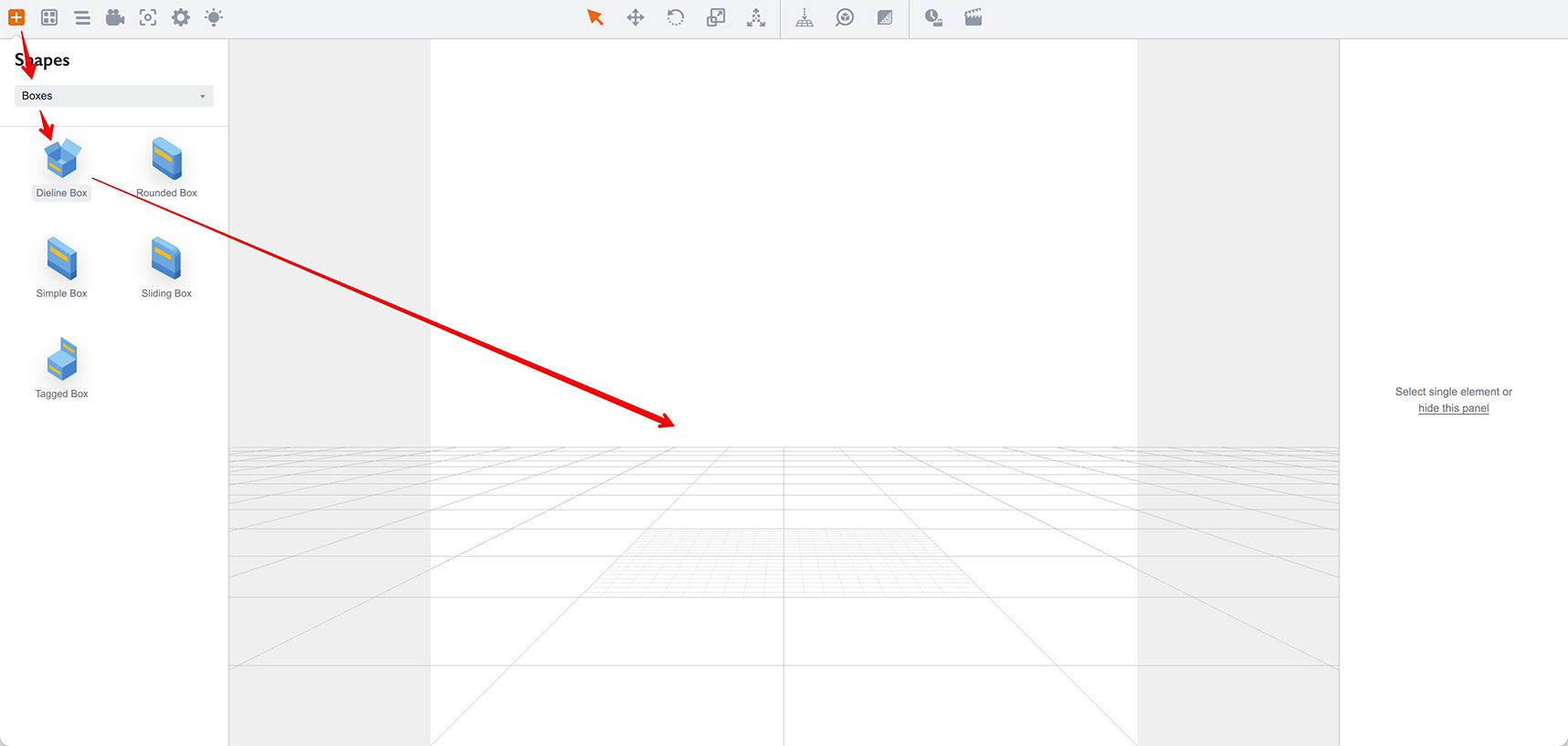

Откройте категорию Boxes на панели Shapes слева, вы увидите фигуру Dieline Box:

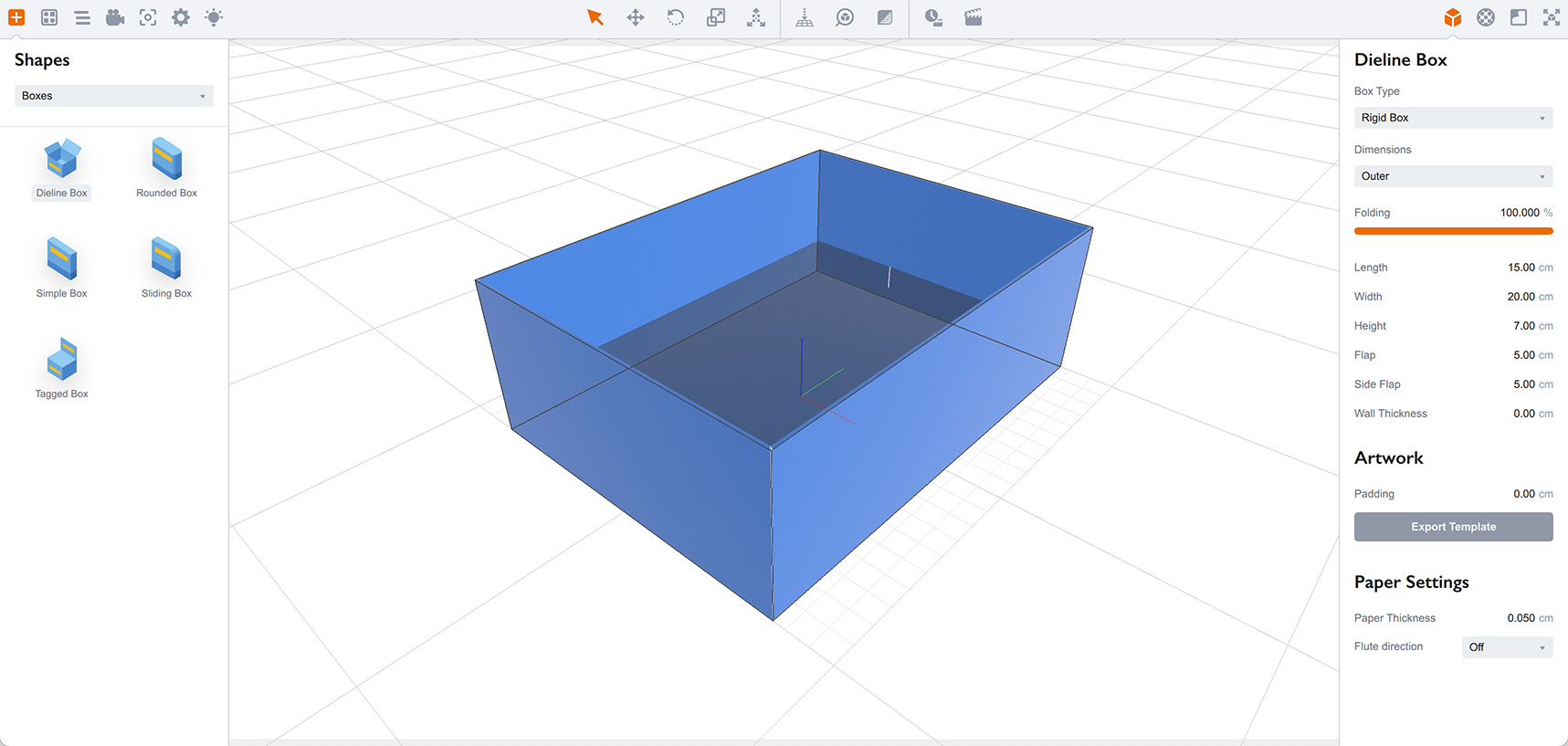

Перетащите значок dieline box в сцену для создания фигуры.
Готово, теперь рассмотрим панель параметров справа.
Параметры Dieline Box
Самый первый параметр — Box Type — позволяет выбрать тип коробки из встроенных в Boxshot развёрток. Если нужно больше развёрток, попробуйте Origami или Online Dieline Maker. Boxshot имеет очень ограниченный и базовый набор развёрток по сравнению с ними.
Следующий параметр — Dimensions — определяет, как интерпретируются введённые размеры:
- Inner — внутренние размеры коробки: стенки идут наружу и занимают дополнительное пространство;
- Outer — внешние размеры коробки: стенки идут внутрь и используют внутреннее пространство коробки;
- Dieline — размеры самой развёртки: толщина добавляется как внутрь, так и наружу коробки.
Далее — параметр Folding, позволяющий развернуть коробку в плоский лист и сложить обратно. Это полезно для инструкций по сборке или рендеринга полуоткрытой коробки.
Остальная часть блока — параметры самой развёртки: размеры коробки, размеры клапанов и т.д.
Секция Artwork
В отличие от большинства других фигур Boxshot, Dieline Box не позволяет изменять стороны по отдельности. Так как коробка складывается из одного плоского листа, нужно предоставить всё изображение в одном файле на сторону.
Поскольку развёртка зависит от размеров коробки и других параметров, Boxshot позволяет создать шаблон изображения, который можно заполнить реальным дизайном и загрузить обратно на панели Materials справа.
Можно зарезервировать пространство вокруг шаблона с помощью параметра Padding, затем нажать Export Template для сохранения шаблона.
Когда изображение готово, просто перетащите его на коробку — оно применится.
Настройки бумаги
Последняя секция — толщина бумаги. Можно настроить толщину бумаги и поведение флютинга для гофрокартона.
Складывание

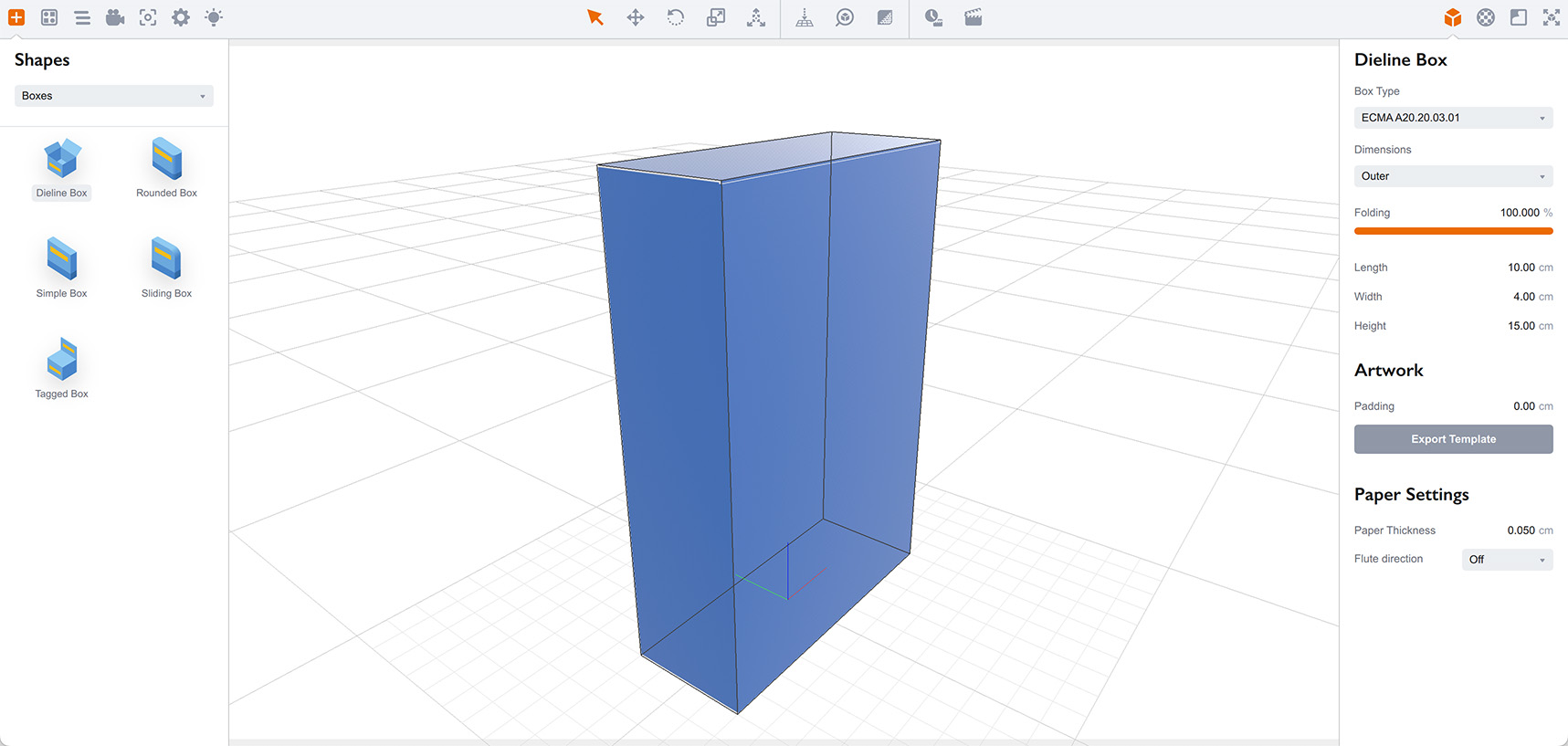

Переключим Box Type на коробку ECMA и посмотрим, что получится:

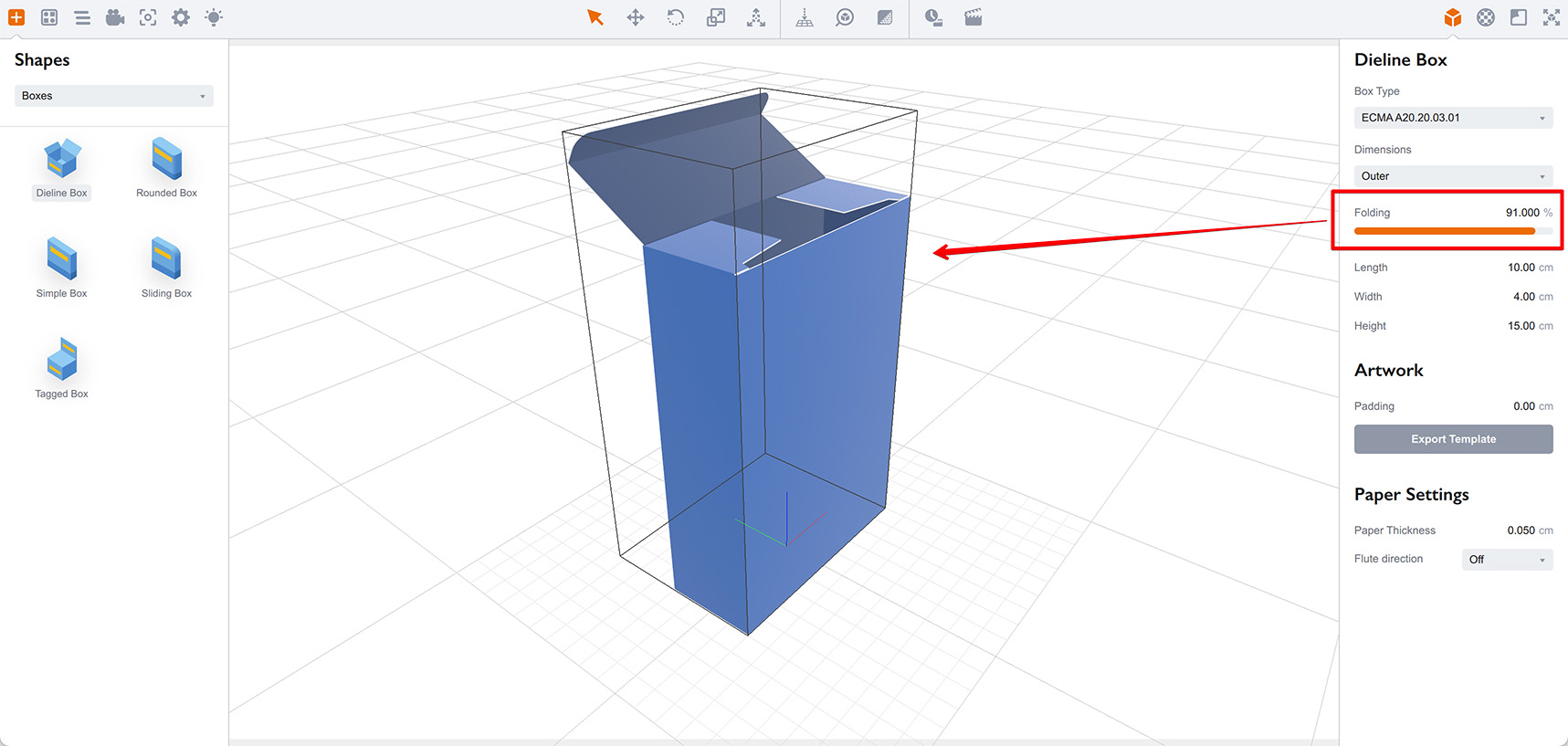

Обратите внимание: у этого типа коробки меньше параметров справа. Каждая развёртка имеет свои настройки. Сама коробка выглядит довольно просто, но немного изменим ползунок складывания. Сейчас он на 100% (полностью сложена), подвинем до 91%:
Верх открыт, видны клапаны, можно заглянуть внутрь коробки. Продолжайте двигать ползунок Folding влево, и получится:

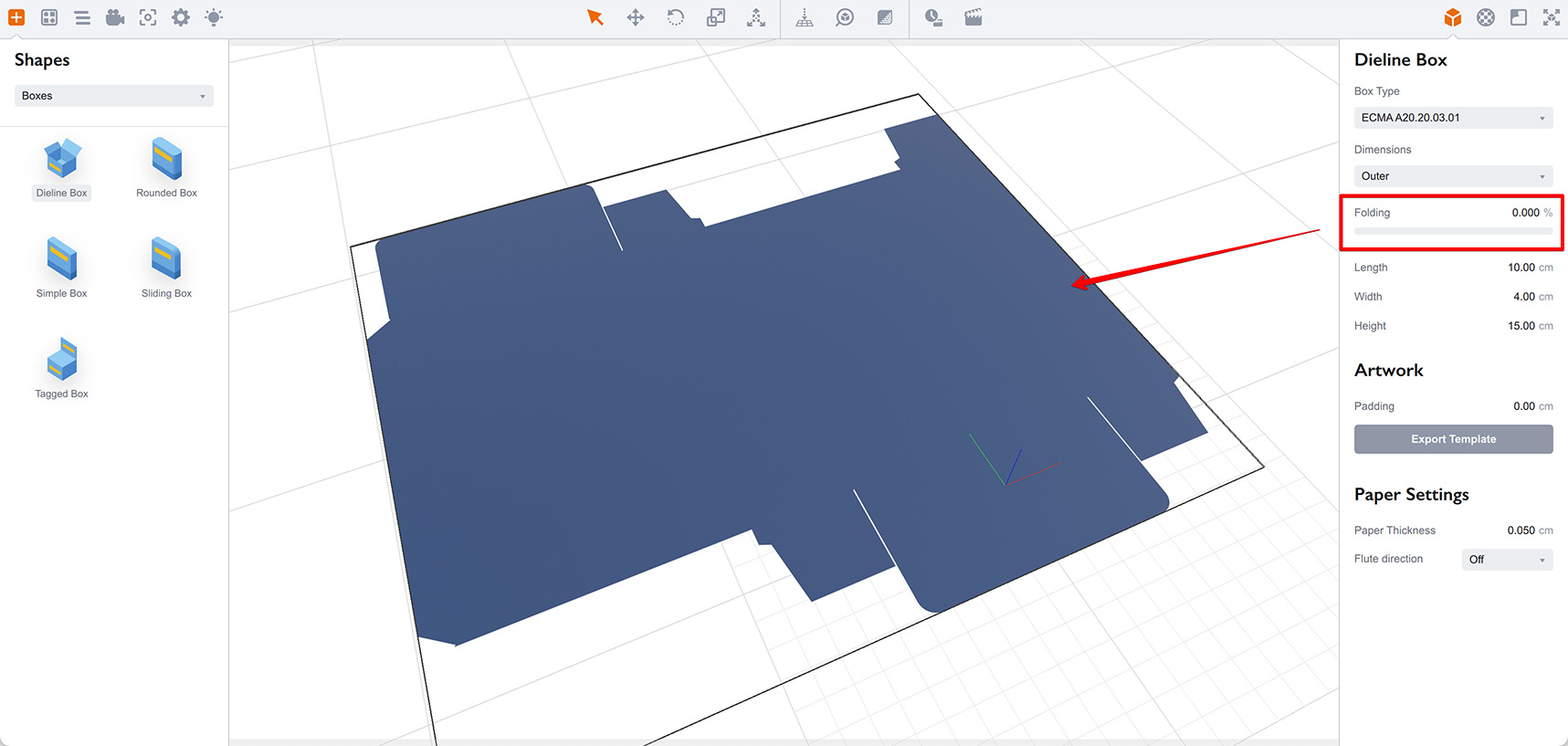

При 0% коробка становится плоским листом. Промежуточные значения — стадии складывания, которые могут пригодиться для инструкций по сборке.
Нужно больше развёрток?
Ещё раз: Boxshot предоставляет ограниченный набор самых распространённых развёрток. Если нужно больше — попробуйте Origami и Dieline Maker.
