Проверка развёрток на ошибки

Origami обнаруживает многие проблемы развёрток и показывает подсказки, помогающие исправить их до того, как станет поздно. Этот учебник демонстрирует работу проверки на примере намеренного создания проблемной развёртки и последующего её исправления.

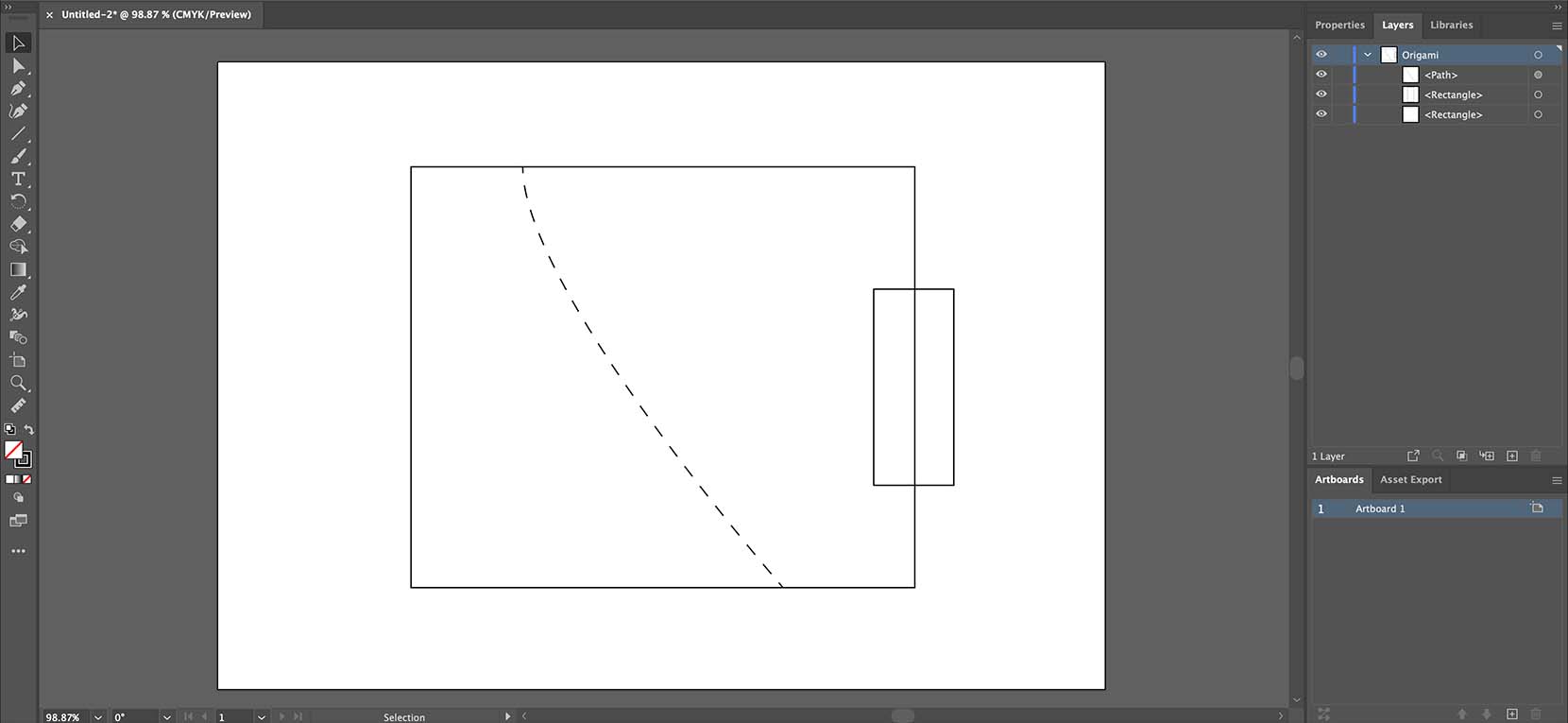

Начнём с заведомо некорректной развёртки:

Видите проблемы? Их две: линия сгиба не прямая и линии реза пересекаются, создавая “внешнее” отверстие.

Просмотр развёртки

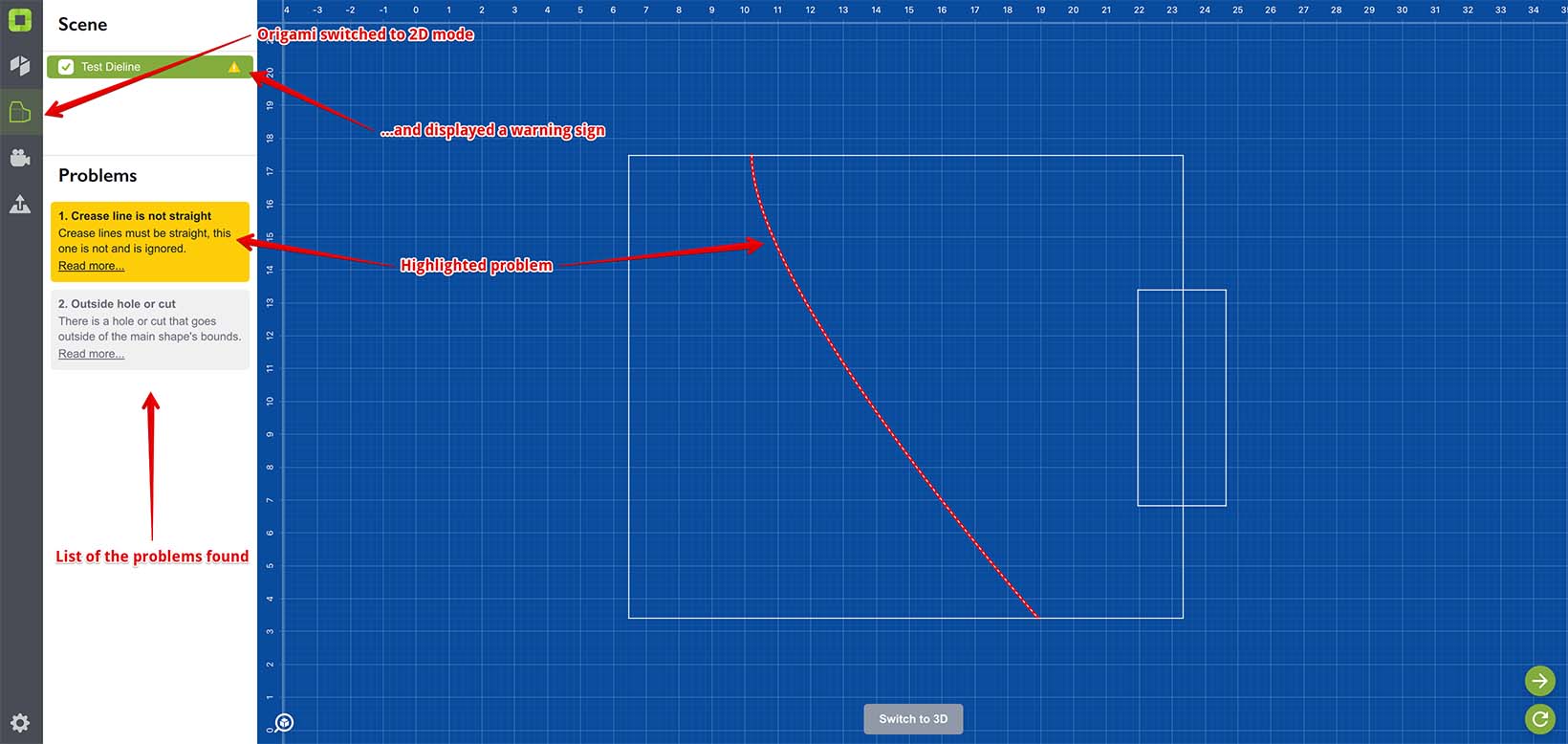

Теперь попробуем загрузить её в Origami. После загрузки вы заметите, что Origami переключился в режим просмотра развёрток и отображает предупреждающий знак рядом с элементом сцены:

Origami показывает список проблем слева и подсвечивает выбранную проблему справа. Первая обнаруженная проблема — линия сгиба, которая не является прямой. Origami выделил проблемный элемент красным и дал краткое описание проблемы, чтобы вы могли быстро её исправить. Для дополнительной информации рядом с описанием ошибки есть ссылка read more.

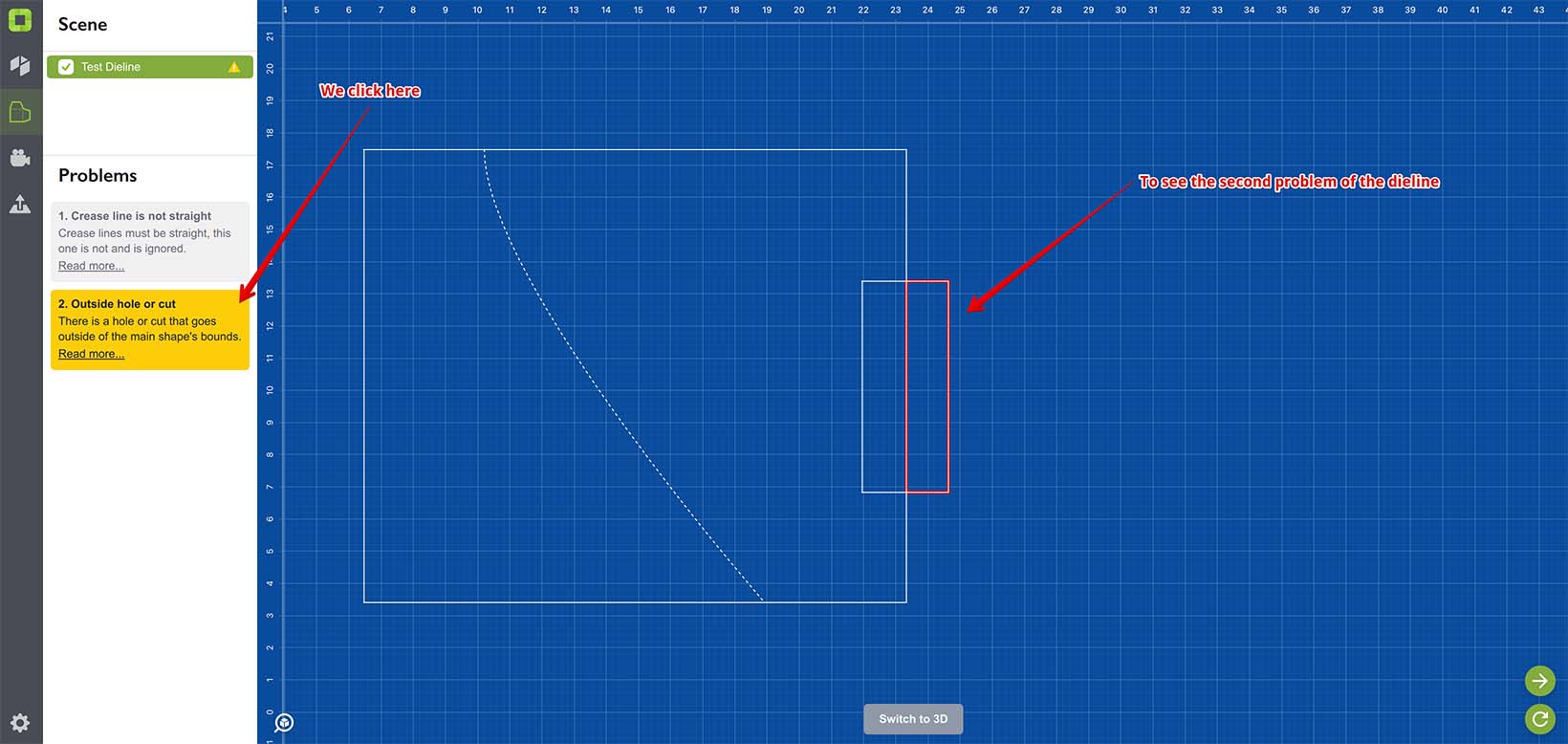

Нажмём на другую проблему в списке, чтобы посмотреть, что там:

Это проблема “внешнего отверстия”, которая обычно означает перекрывающиеся контуры реза. Теперь, когда мы понимаем обе проблемы, можно приступить к их исправлению.

Исправление некорректной линии сгиба

Вернёмся в Illustrator и сделаем линию сгиба прямой:

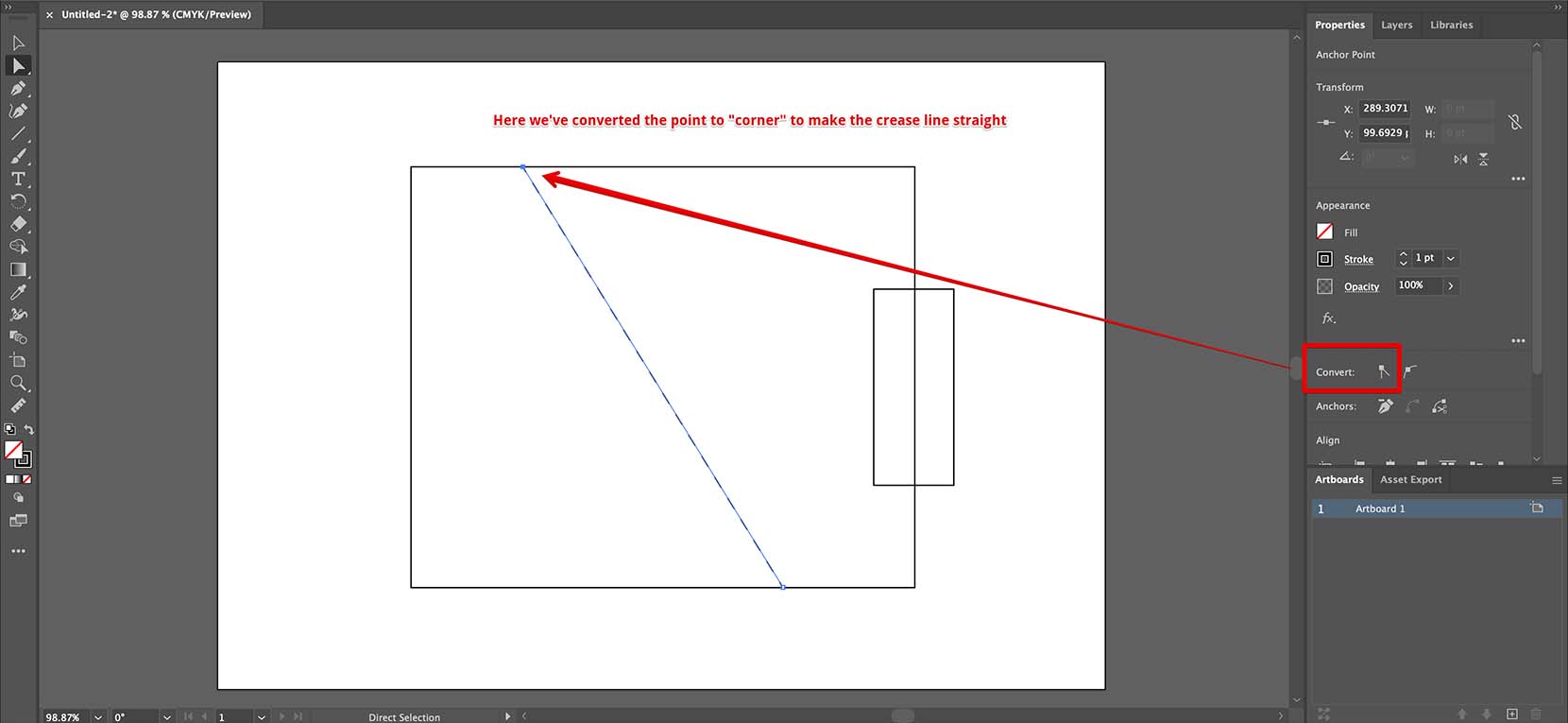

Мы нажали на верхнюю точку линии сгиба и преобразовали её в “угол”, так что линия сгиба стала прямой. Теперь переключимся в Origami и обновим развёртку:

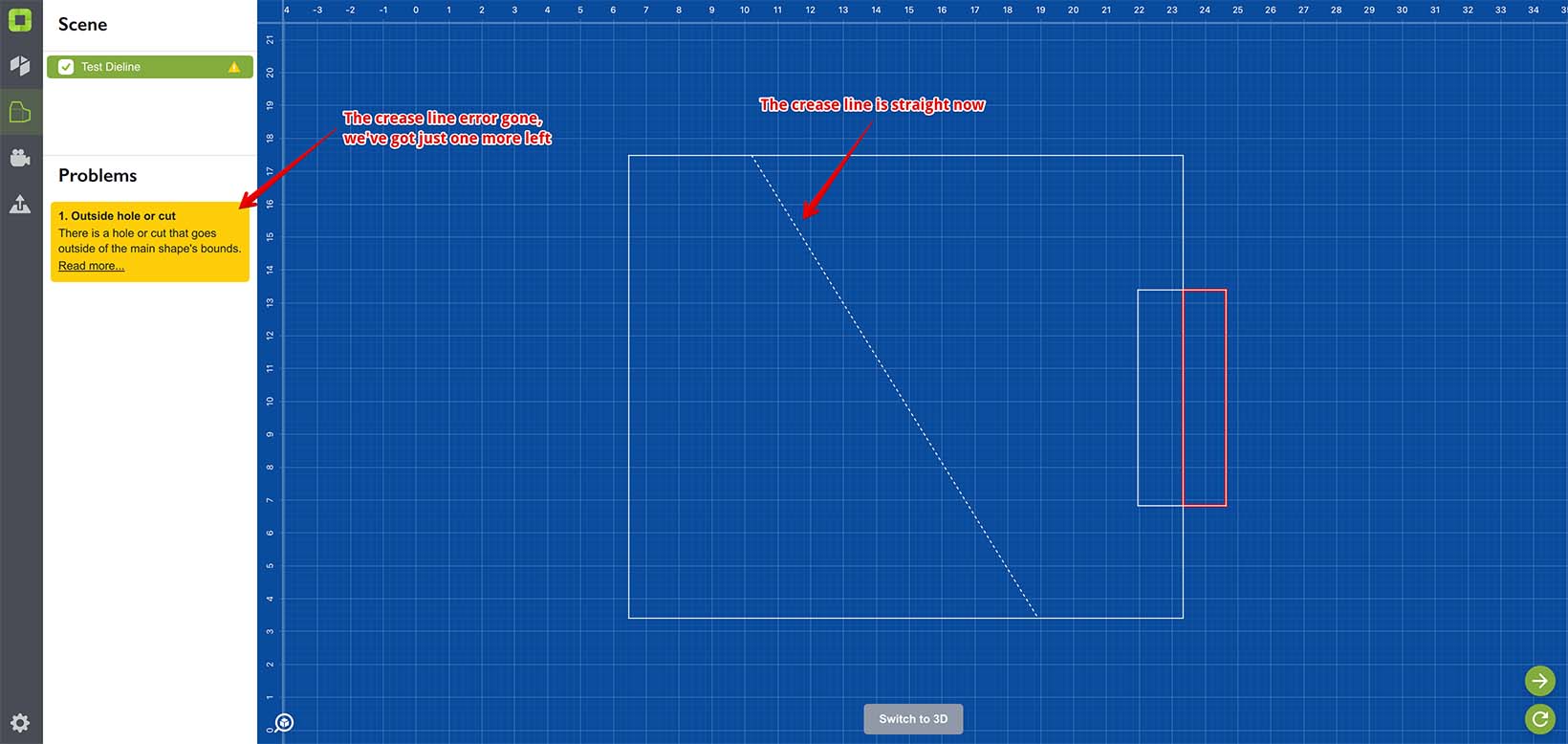

Видно, что линия сгиба теперь прямая, и в списке осталась только одна проблема. Исправим и её.

Исправление проблемы внешнего отверстия

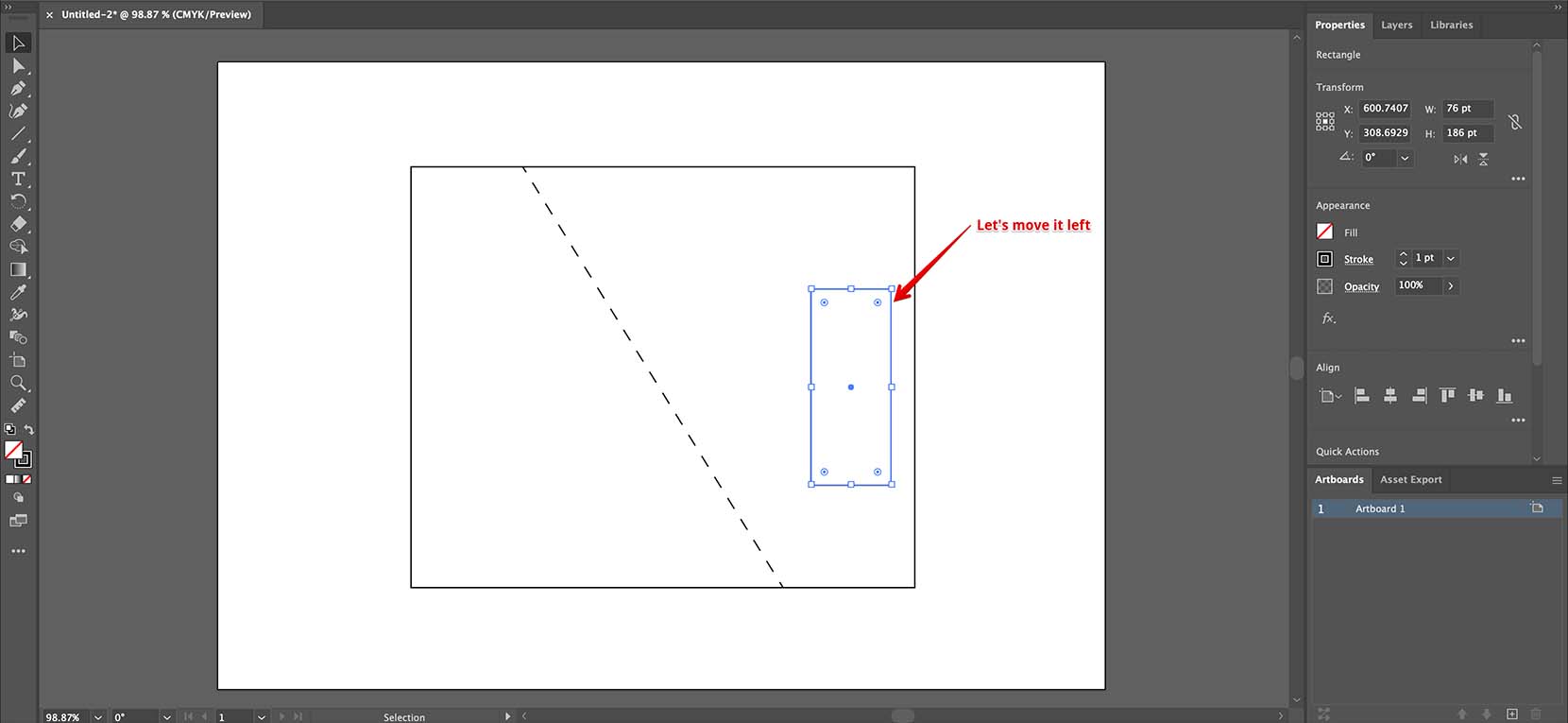

Снова переключитесь в Illustrator и переместите правый элемент влево, чтобы он оказался внутри основного прямоугольника:

Можно также удалить этот маленький прямоугольник, или объединить его с основным и удалить внутреннюю часть — решать вам. Цель — оставить только один основной контур развёртки.

Когда готово, переключитесь в Origami и обновите развёртку:

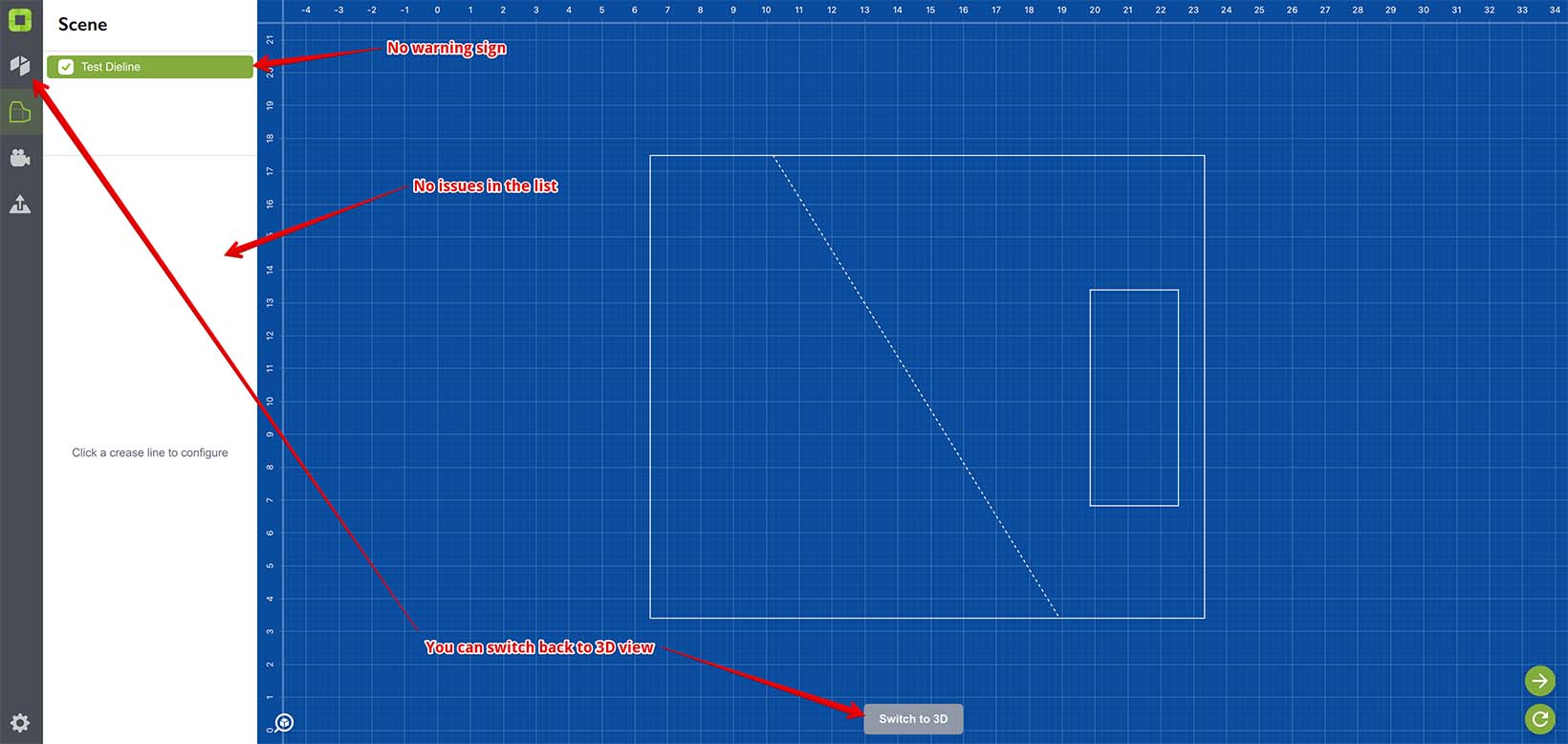

Обратите внимание: предупреждающий знак исчез, ошибок в списке нет, что означает, что Origami считает развёртку корректной. Вы можете переключиться обратно в 3D-вид, чтобы увидеть сложенную фигуру.

Примечания

Вы можете переключиться в 3D-вид, даже если в развёртке есть проблемы. Origami всё равно старается сложить фигуру, даже проблемную. Однако он не может гарантировать правильное складывание, если в развёртке есть проблемы. Обнаруженные Origami проблемы могут повлиять на процесс печати или резки либо занять дополнительное время на предварительную обработку перед печатью, поэтому лучше исправлять их заранее.

Если в развёртке слишком много проблем, начните с верхних в списке и двигайтесь сверху вниз, обновляя развёртку после исправления каждой проблемы. Иногда одна проблема может вызывать несколько вторичных, которые исчезают после устранения основной.

Подробнее о возможных проблемах развёрток можно прочитать по ссылкам ниже:

• Почти вертикаль/горизонталь — линия чуть отклонена;
• Невозможная фигура — не складывается как целое;
• Незамкнутый контур — нужен сплошной непрерывный контур;
• Линия сгиба во внешнем контуре — контур должен быть из линий реза;
• Пересечение кривых — это может быть непросто;
• Пустая развёртка — почему развёртка не видна?
• Висячий элемент — если контур никуда не ведёт;
• Невозможная линия сгиба — линия сгиба, которой не должно быть;
• Несогласованные линии сгиба — одинаковые линии — один угол;
• Некорректная линия сгиба — у линий сгиба есть ограничения;
• Перекрывающиеся линии — линии не должны перекрываться;
• Отдельный элемент — развёртка должна быть цельной;
• Точки слишком близко — избегайте скученности;
• Z-конфликт — что делать с перекрывающимися полигонами.

Ниже перечислены проблемы, которые выявляли старые движки складывания развёрток:

• Пересекающиеся отверстия — отверстия не должны перекрываться;
• Внешнее отверстие — все отверстия внутри внешнего контура;
• Смещённые элементы — концы должны совпадать идеально;
• Слишком маленькие элементы — контуры должны быть простыми;
• Ошибка триангуляции — Origami не может создать 3D-сетку развёртки.
