Добавление линий сгиба

В этом учебнике мы начнём с нуля, поэтому создайте новый документ Illustrator, добавьте в него слой “Origami” и нарисуйте сплошной прямоугольник в этом слое. Затем добавьте три отверстия слева, справа и по центру, чтобы позже было легко различать части развёртки. Примерно так:

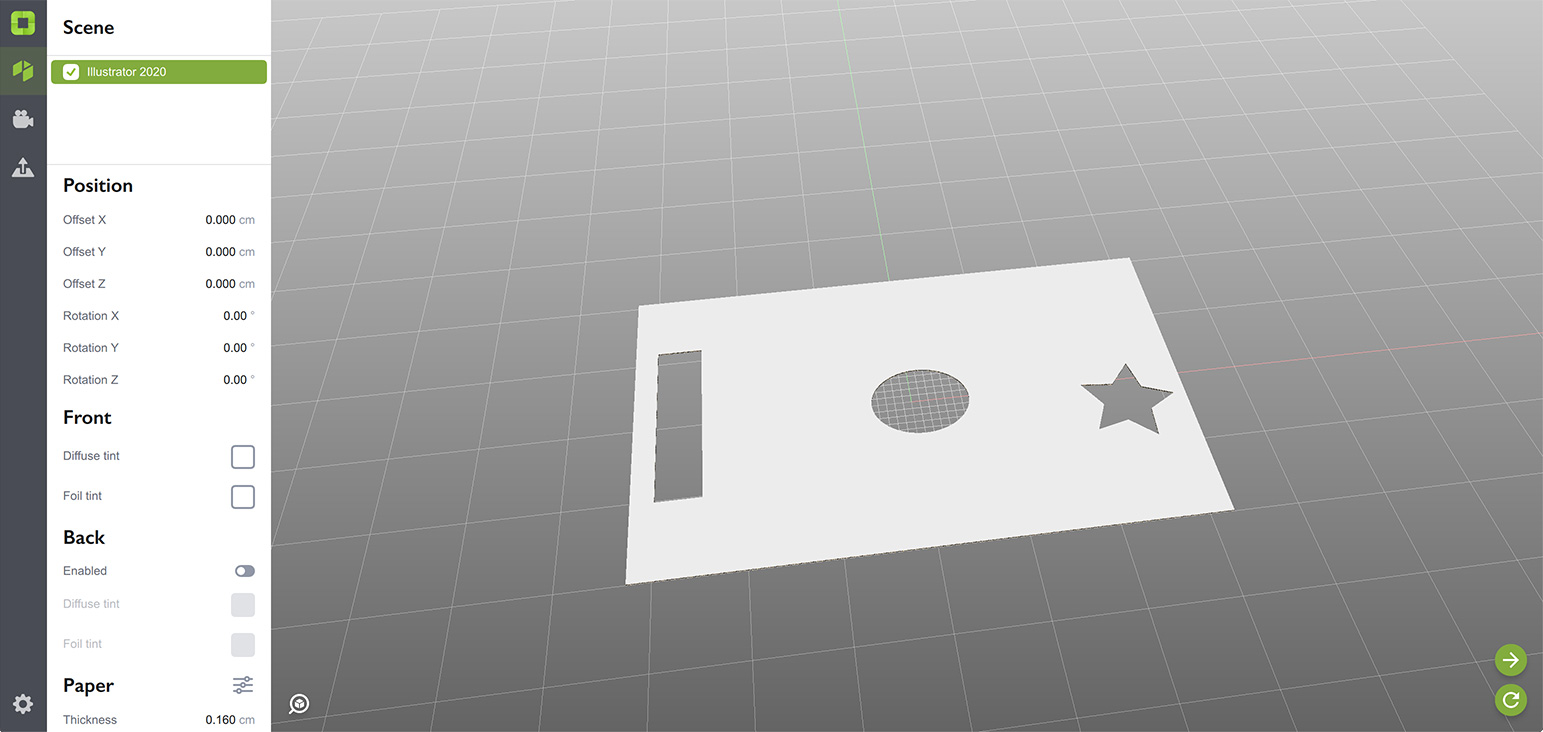

В этом уроке мы сложим боковые части вверх, а отверстия помогут нам легко различать стороны. Вот как это выглядит в Origami:

Пока всё почти так же, как в предыдущем учебнике, а теперь давайте добавим линию сгиба.

Добавление линий сгиба

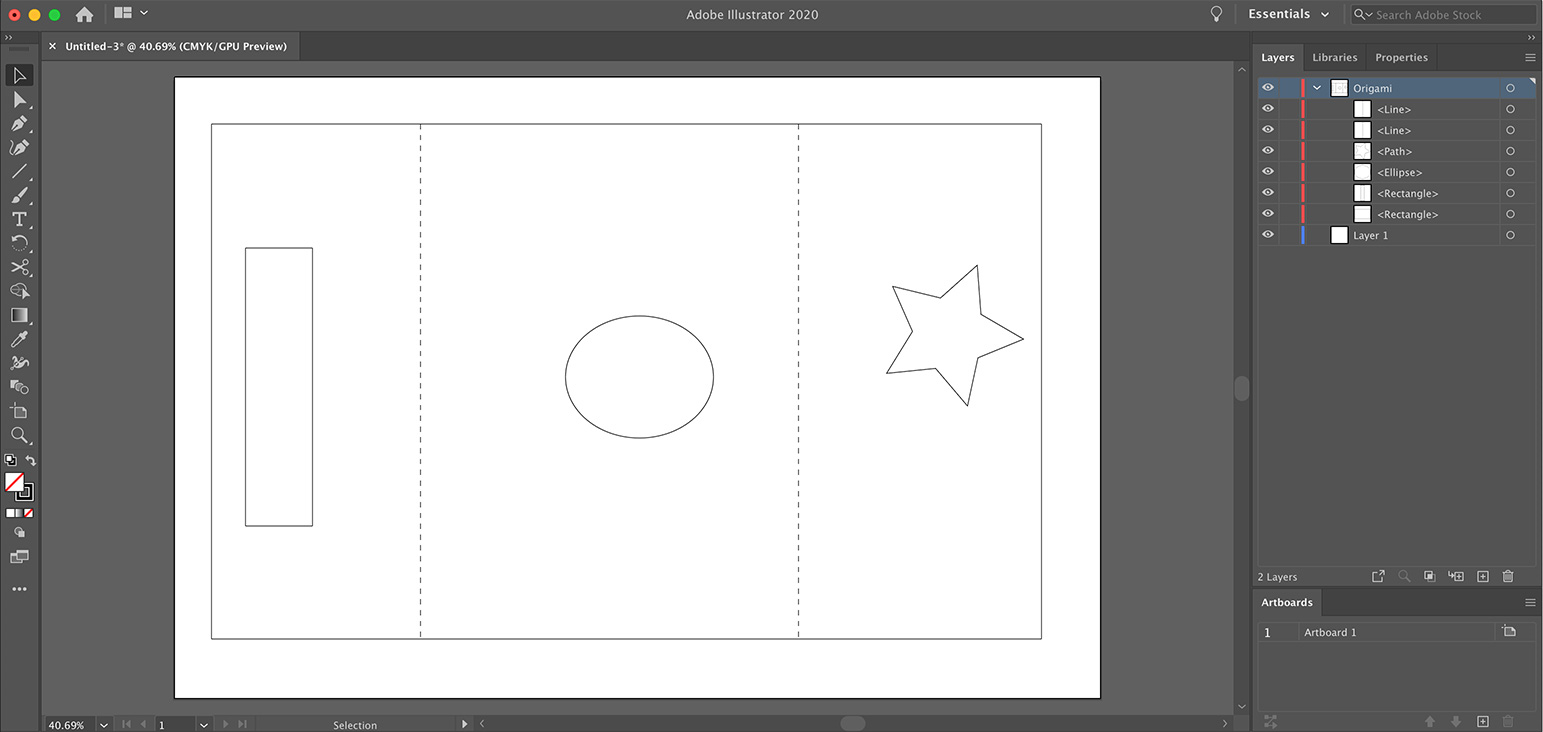

Линии сгиба — пунктирные. Это единственное различие между линиями реза и сгиба, поэтому каждый раз проверяйте, что используете правильный стиль линии. Теперь добавьте две вертикальные пунктирные линии, разделяющие развёртку на три части:

При добавлении линий сгиба учитывайте следующие правила:

• Линии сгиба должны быть прямыми. Origami не поддерживает изогнутые линии сгиба;
• Линии сгиба должны начинаться и заканчиваться на линиях реза. Есть некоторые исключения, но для первых развёрток убедитесь, что это так.

И снова: Origami сообщит вам, если правила нарушены, попробуйте сами на досуге. Теперь переключитесь обратно в Origami и обновите фигуру:

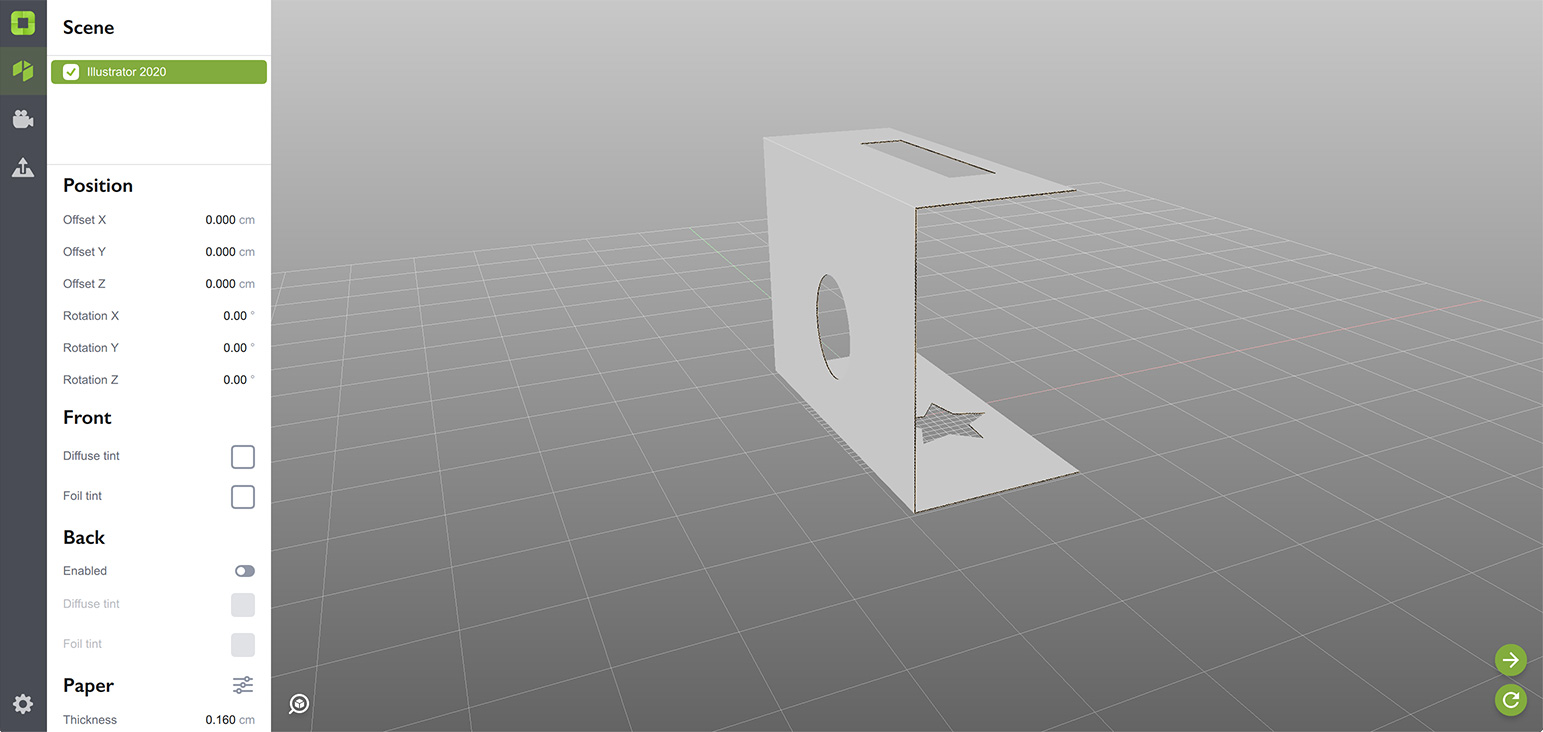

Ух ты, она сложилась! Возможно, она стоит не на той стороне, которую вы ожидали, но Origami пока не знает ваших планов, поэтому он выбирает основание самостоятельно. В следующем учебнике мы покажем, как помочь Origami выбрать правильное основание, а пока оставим как есть.

Непрямые углы

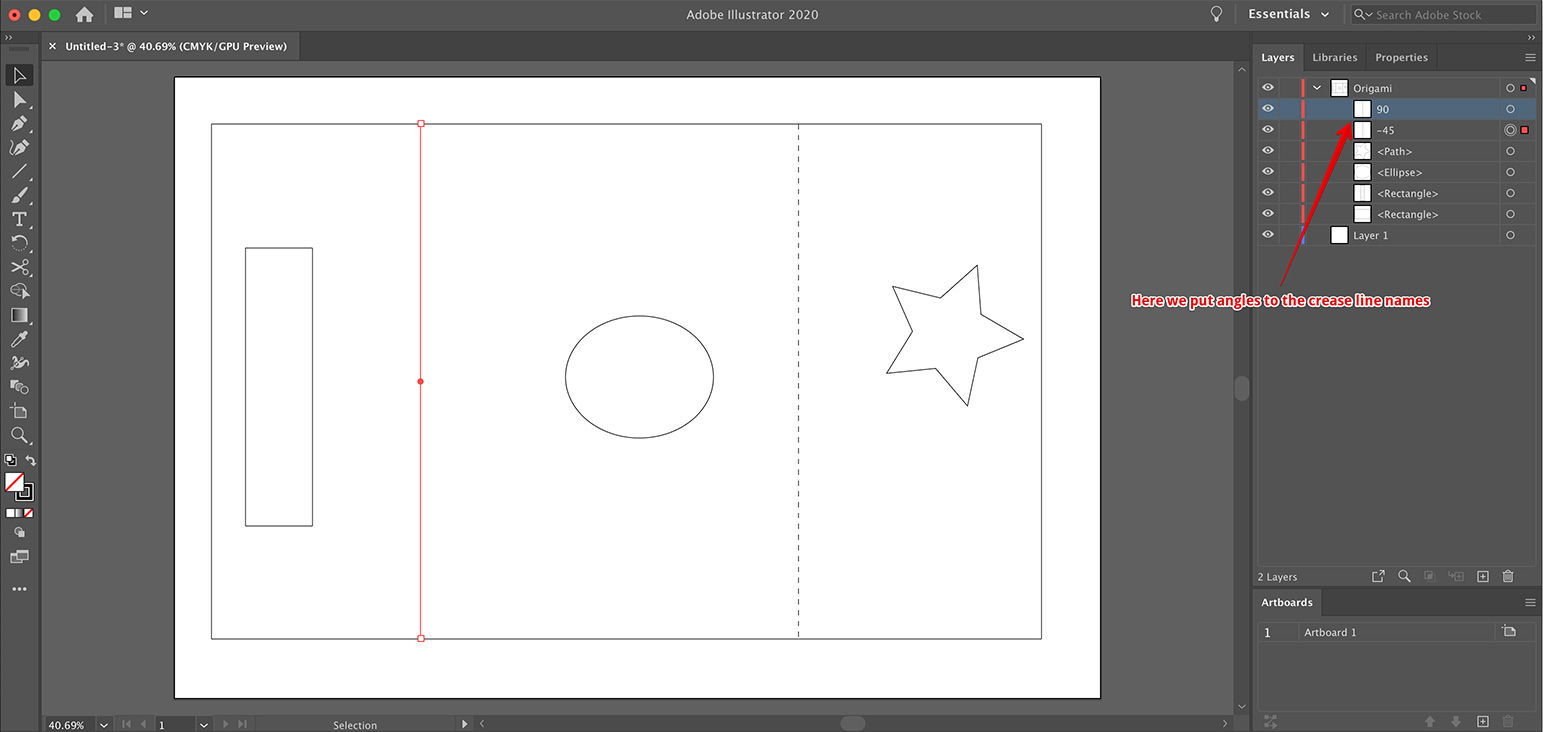

Обе стороны сложены под прямым углом — 90°, но что если нужен другой угол? Не проблема: вы можете настроить его прямо в Illustrator, указав нужный угол в имени контура линии сгиба:

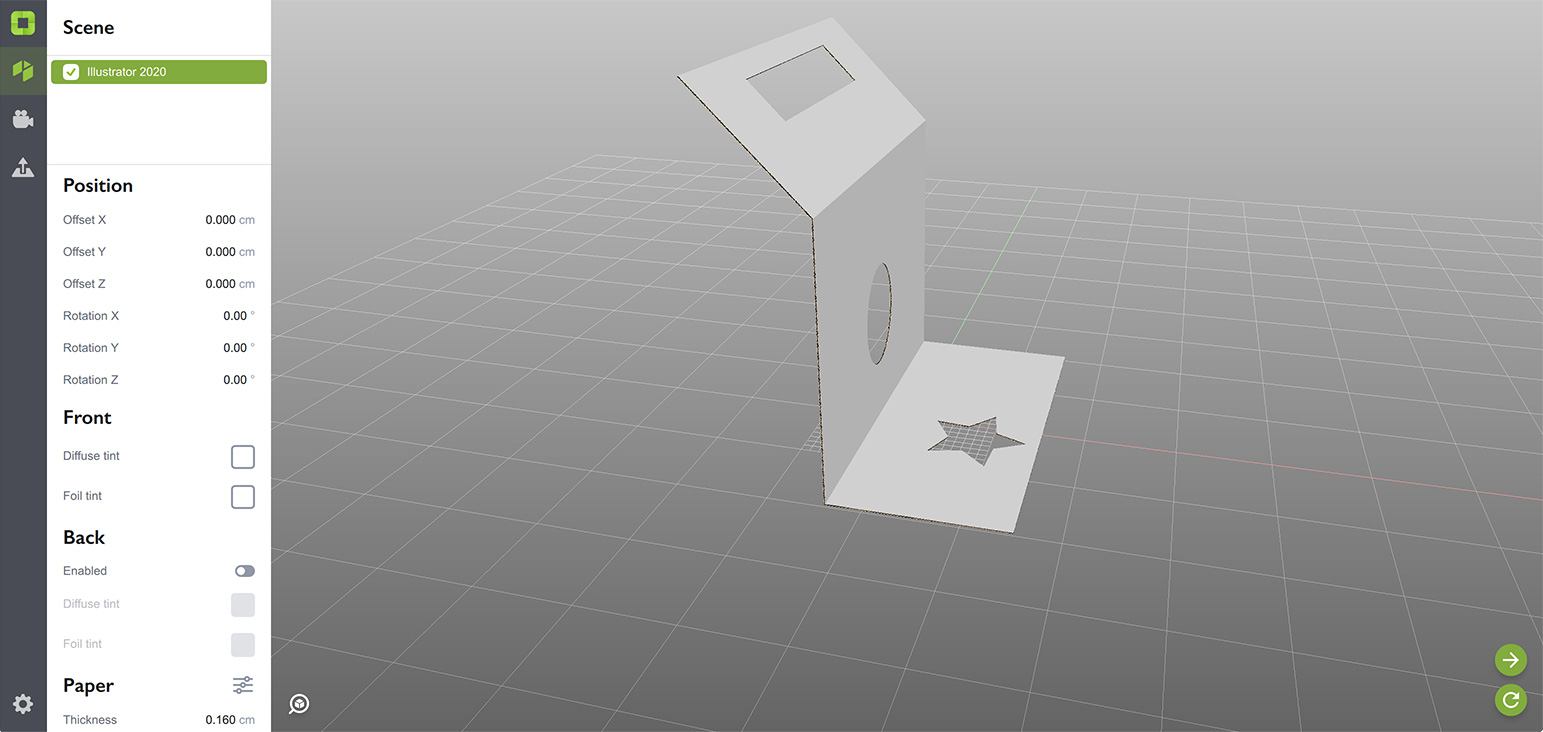

Здесь я использовал 90° и -45° в качестве имён контуров, чтобы получить такую фигуру:

Ваше изображение может выглядеть иначе, даже если вы использовали похожий макет и углы, так как Origami сам выбирает основание. Повторюсь: в следующем учебнике мы сделаем это более предсказуемым.

Вы можете редактировать углы сгиба прямо в Origami, обратитесь к учебнику просмотр развёрток для подробностей.

Важное замечание

Origami читает углы только из самих контуров. Если вы поместите линию сгиба в группу и назовёте группу вместо контура — Origami проигнорирует это. Основное правило: делайте линии сгиба как можно проще. Не накладывайте их друг на друга, не используйте одну линию вдоль всего дна коробки, не группируйте их и так далее. Чем проще, тем лучше.

Что дальше?

Теперь, когда вы разобрались с линиями сгиба, пора научиться выбирать нижнюю часть фигуры, чтобы она располагалась правильно. Нажмите на ссылку ниже, чтобы продолжить.

• Основание коробки — укажите, где низ фигуры;
• Несколько фигур — как разместить несколько объектов в одной сцене;
• Генератор развёрток — быстрое создание типовых развёрток;
• Экспорт и рендеринг — научитесь экспортировать и рендерить сцены.
