Линия сгиба во внешнем контуре

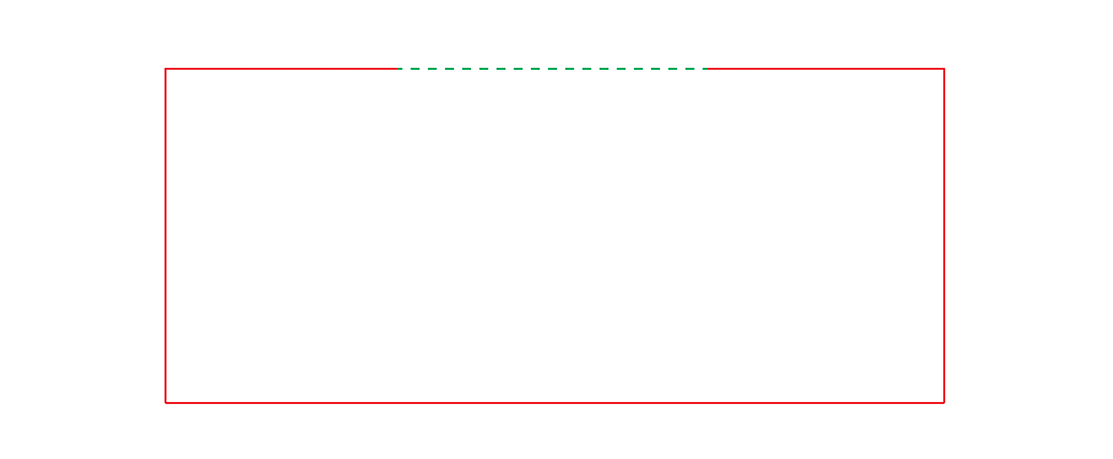

Эта ошибка возникает, когда внешний контур развёртки содержит линию сгиба, как на примере ниже:

Это очевидная ошибка, так как с другой стороны линии сгиба нечего складывать.

Реалистичный случай 1

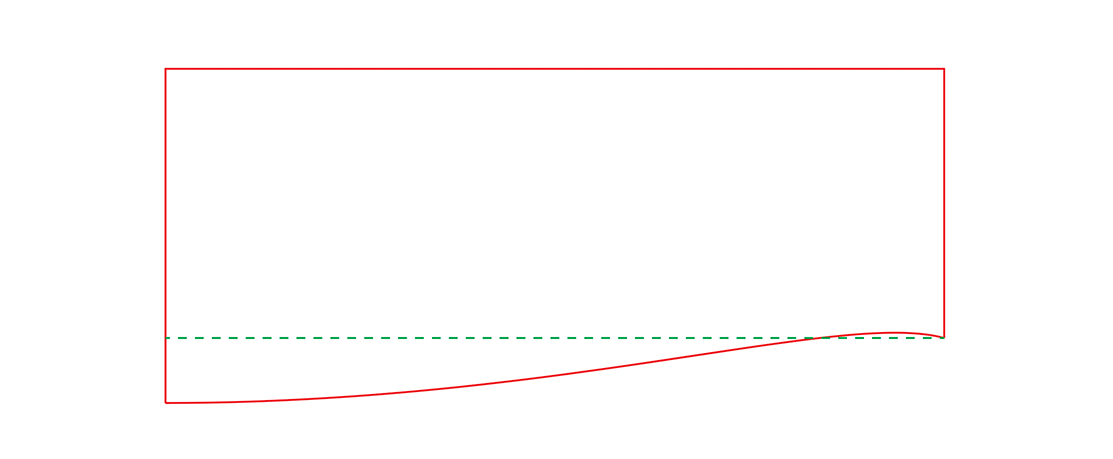

В таком явном виде ошибка встречается редко, поэтому вот более реалистичный сценарий:

Изображение увеличено, чтобы сделать проблему заметнее: кривая в правом нижнем углу слишком сильно уходит вверх, и линия сгиба оказывается под ней, фактически становясь частью внешнего контура.

Реалистичный случай 2

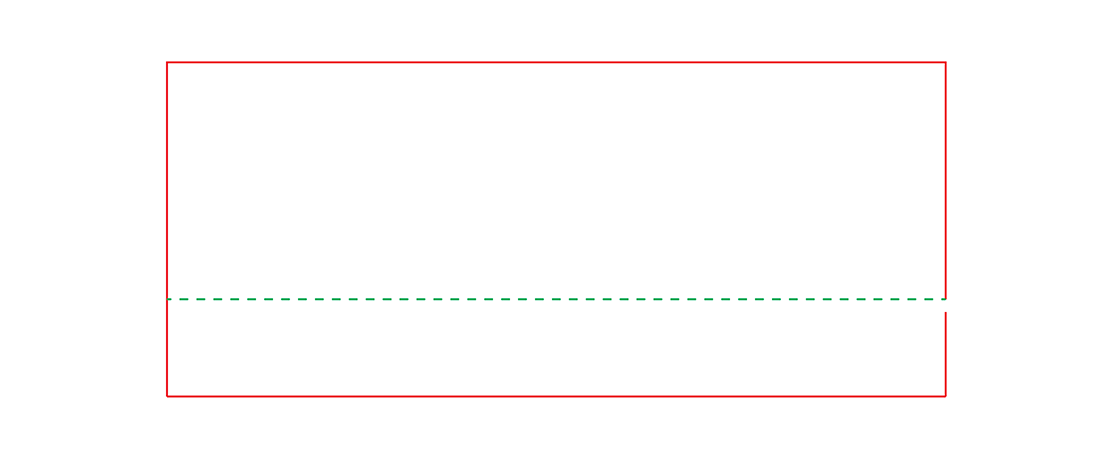

Другой возможный сценарий:

Здесь линия реза внизу не соединена с верхней частью справа. Это называется висячим элементом и сообщается Origami отдельно. Так или иначе, поскольку такие “висячие” линии игнорируются, линия сгиба становится частью внешнего контура, что и вызывает ошибку.

В этом случае с самой линией сгиба, вероятно, всё в порядке, а исправить нужно висячую линию реза.

Что делать?

Приблизьте и осмотрите подсвеченные элементы. Найдя проблемную линию сгиба, нужно либо заменить её линией реза, либо поправить соседние контуры так, чтобы линия сгиба оставалась внутри внешнего контура развёртки.

Хотите еще?

• Почти вертикаль/горизонталь — линия чуть отклонена;
• Невозможная фигура — не складывается как целое;
• Незамкнутый контур — нужен сплошной непрерывный контур;
• Линия сгиба во внешнем контуре — контур должен быть из линий реза;
• Пересечение кривых — это может быть непросто;
• Пустая развёртка — почему развёртка не видна?
• Висячий элемент — если контур никуда не ведёт;
• Невозможная линия сгиба — линия сгиба, которой не должно быть;
• Несогласованные линии сгиба — одинаковые линии — один угол;
• Некорректная линия сгиба — у линий сгиба есть ограничения;
• Перекрывающиеся линии — линии не должны перекрываться;
• Отдельный элемент — развёртка должна быть цельной;
• Точки слишком близко — избегайте скученности;
• Z-конфликт — что делать с перекрывающимися полигонами.
