Несогласованные линии сгиба
Эта ошибка возникает, когда две панели соединены несколькими линиями сгиба, имеющими разные углы складывания или параметры анимации.

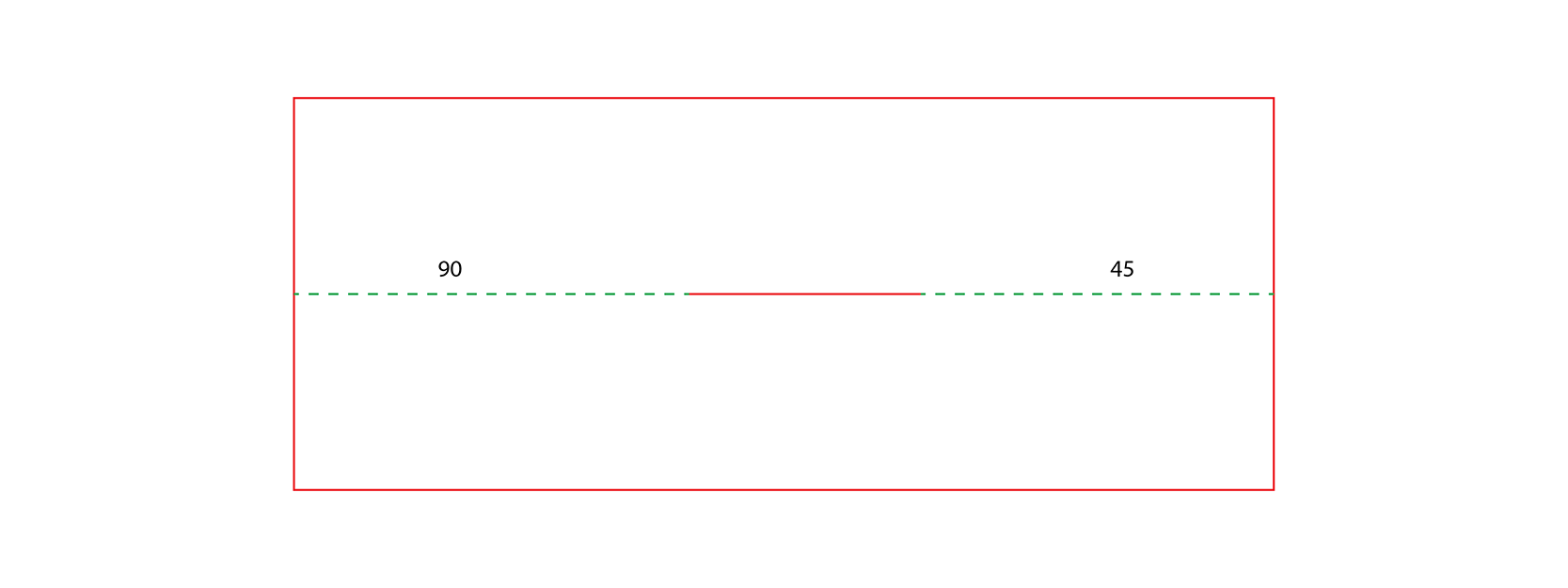

Вот пример:
Панели выше соединены двумя линиями сгиба. Левая имеет угол складывания 90º, а правая — 45º. Поскольку согласованность между линиями отсутствует, Origami сообщает об ошибке.
Origami всё равно складывает такую фигуру, используя угол от одной из линий сгиба. Даже если фигура сложена правильно, рекомендуется исправить ошибку.
Проверяются как угол складывания, так и параметры анимации, поэтому если углы одинаковы, но анимации разные, вы получите ту же ошибку.
Что делать?
Проверьте все подсвеченные линии сгиба и убедитесь, что все углы и анимации одинаковы. Исправьте отличающиеся.
Хотите еще?
- Почти вертикаль/горизонталь — линия чуть отклонена;
- Невозможная фигура — не складывается как целое;
- Незамкнутый контур — нужен сплошной непрерывный контур;
- Линия сгиба во внешнем контуре — контур должен быть из линий реза;
- Пересечение кривых — это может быть непросто;
- Пустая развёртка — почему развёртка не видна?
- Висячий элемент — если контур никуда не ведёт;
- Невозможная линия сгиба — линия сгиба, которой не должно быть;
- Несогласованные линии сгиба — одинаковые линии — один угол;
- Некорректная линия сгиба — у линий сгиба есть ограничения;
- Перекрывающиеся линии — линии не должны перекрываться;
- Отдельный элемент — развёртка должна быть цельной;
- Точки слишком близко — избегайте скученности;
- Z-конфликт — что делать с перекрывающимися полигонами.
Ниже перечислены проблемы, которые выявляли старые движки складывания развёрток:
- Пересекающиеся отверстия — отверстия не должны перекрываться;
- Внешнее отверстие — все отверстия внутри внешнего контура;
- Смещённые элементы — концы должны совпадать идеально;
- Слишком маленькие элементы — контуры должны быть простыми;
- Ошибка триангуляции — Origami не может создать 3D-сетку развёртки.
