Некорректная линия сгиба

Origami требует, чтобы линии сгиба были прямыми и начинались и заканчивались на линиях реза. Нарушение этих правил приводит к ошибке “Invalid crease line”.

Линии сгиба должны быть прямыми

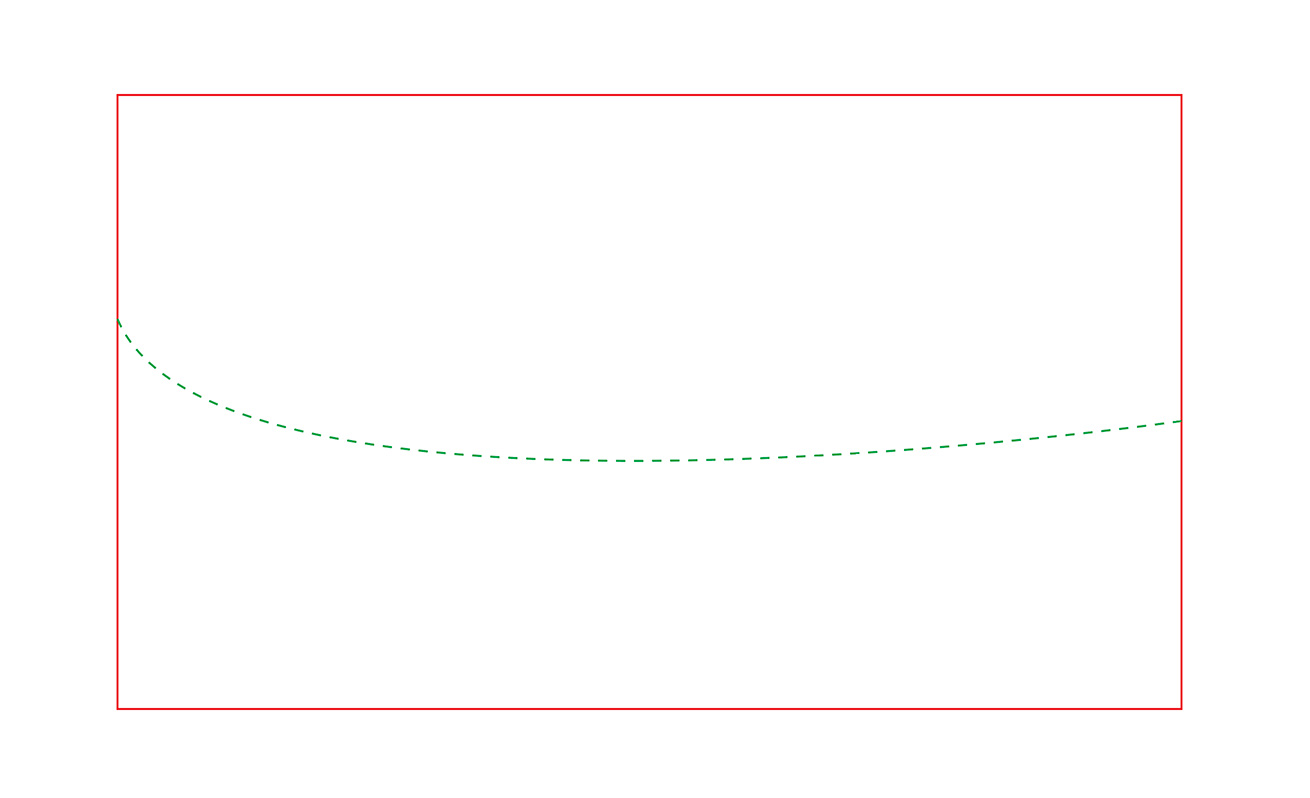

Origami не поддерживает криволинейные линии сгиба, поэтому вы можете получить эту ошибку для такой развёртки:

Убедитесь, что ваши линии сгиба абсолютно прямые и все их опорные точки преобразованы в углы.

Концы линий сгиба должны лежать на линиях реза

Вот пример некорректной линии сгиба. Как видно, концы линии сгиба не лежат на линиях реза, поэтому Origami не может понять, как сложить фигуру:

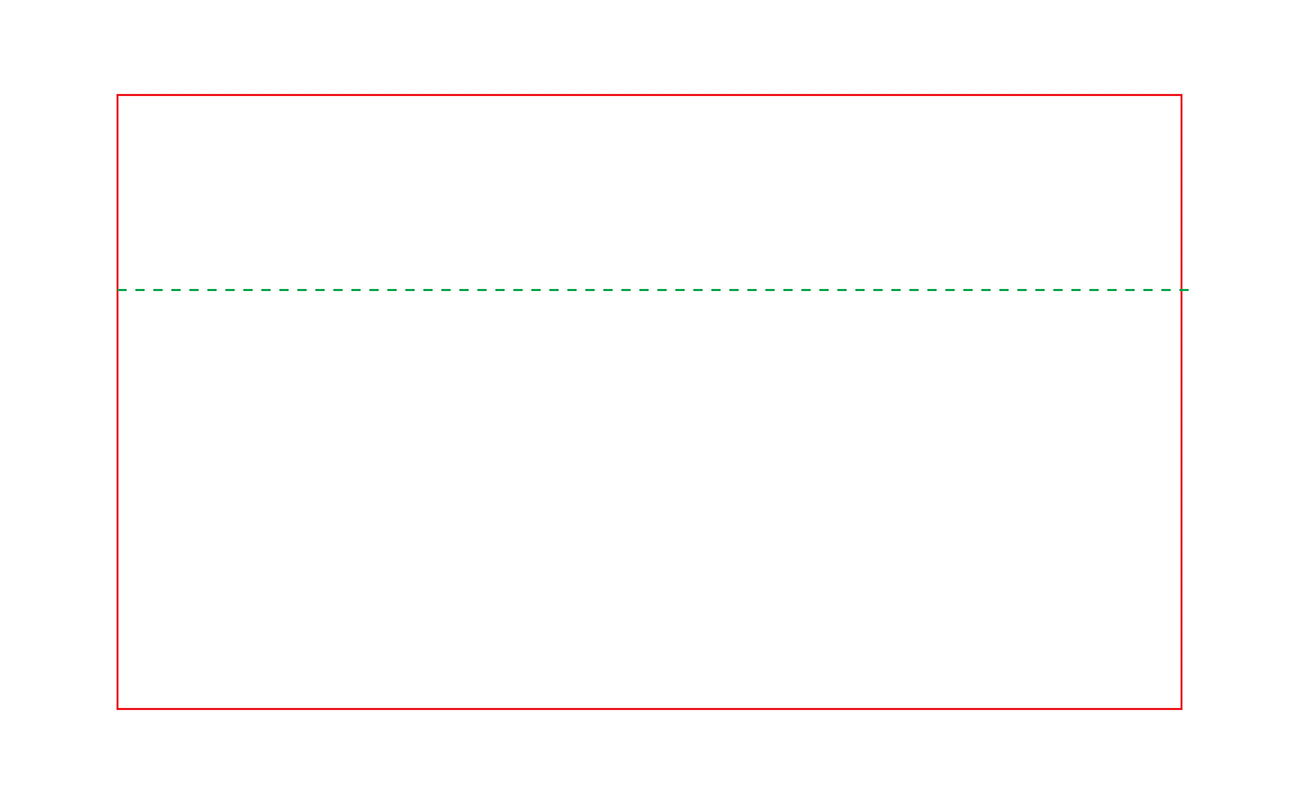

А вот более реалистичный пример. Обратите внимание: правый конец линии сгиба не идеально выровнен относительно линии реза.

Origami пытается обнаружить и исправить такие проблемы автоматически, но иногда ему нужна ваша помощь.

Обратите внимание: иметь несколько сегментов линии сгиба, образующих одну прямую линию — нормально. Если составная линия прямая и её концы лежат на линиях реза, Origami обработает это корректно.

Пересечение линии сгиба с криволинейной линией реза

Если вы получаете ошибки для линии сгиба, пересекающей криволинейные линии реза, обратитесь к странице пересечение с криволинейным контуром для получения дополнительной информации и советов.

Невозможная линия сгиба

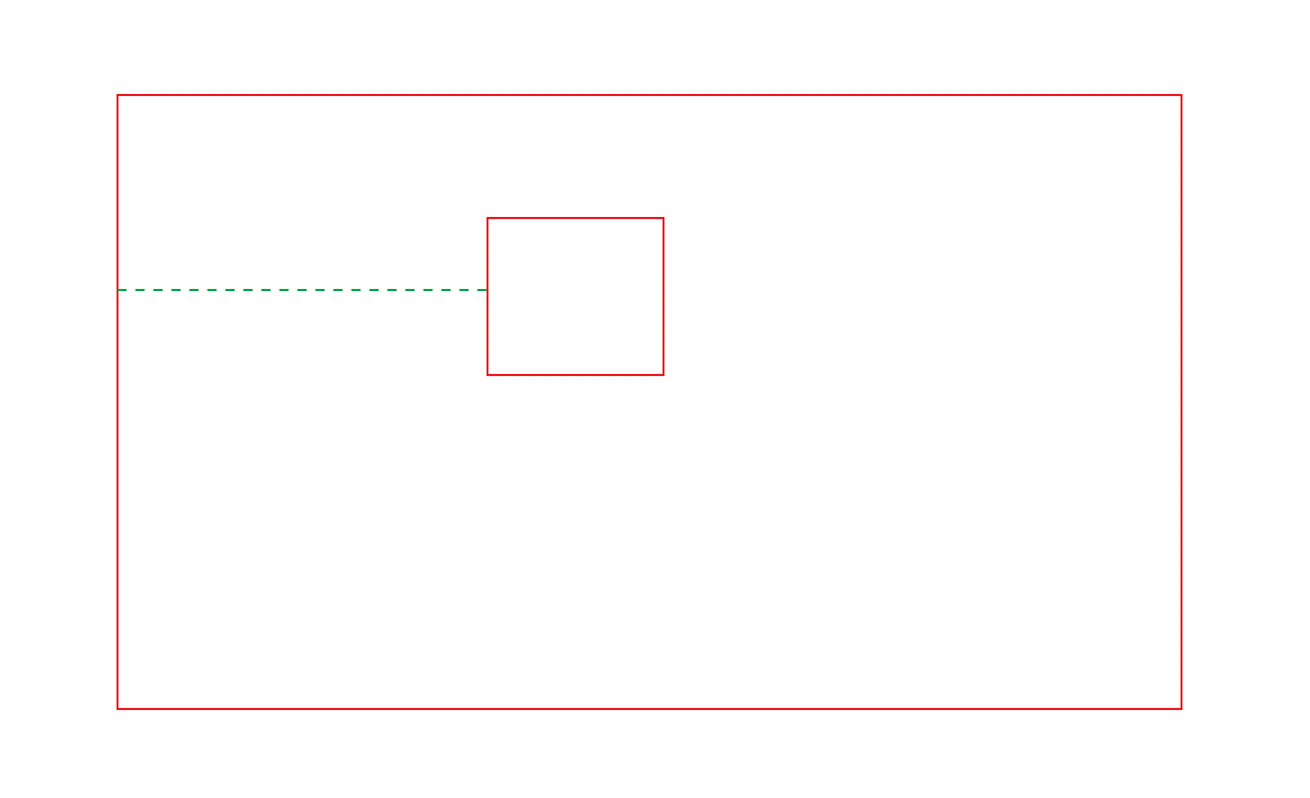

Вот ещё один сценарий, который иногда встречается в сложных развёртках:

Здесь геометрия с обеих сторон линии сгиба фактически принадлежит одному сгибу и должна быть плоской, но Origami просят сложить её. Origami сообщает об ошибке в таких случаях.

Обычно эта ошибка не столь очевидна, но получив ошибку “Impossible crease line”, вы знаете, что искать: должен существовать путь от одной стороны проблемной линии сгиба к другой, не пересекающий других линий сгиба. Найдите и исправьте его, чтобы фигура складывалась правильно.

Хотите еще?

• Почти вертикаль/горизонталь — линия чуть отклонена;
• Невозможная фигура — не складывается как целое;
• Незамкнутый контур — нужен сплошной непрерывный контур;
• Линия сгиба во внешнем контуре — контур должен быть из линий реза;
• Пересечение кривых — это может быть непросто;
• Пустая развёртка — почему развёртка не видна?
• Висячий элемент — если контур никуда не ведёт;
• Невозможная линия сгиба — линия сгиба, которой не должно быть;
• Несогласованные линии сгиба — одинаковые линии — один угол;
• Некорректная линия сгиба — у линий сгиба есть ограничения;
• Перекрывающиеся линии — линии не должны перекрываться;
• Отдельный элемент — развёртка должна быть цельной;
• Точки слишком близко — избегайте скученности;
• Z-конфликт — что делать с перекрывающимися полигонами.

Ниже перечислены проблемы, которые выявляли старые движки складывания развёрток:

• Пересекающиеся отверстия — отверстия не должны перекрываться;
• Внешнее отверстие — все отверстия внутри внешнего контура;
• Смещённые элементы — концы должны совпадать идеально;
• Слишком маленькие элементы — контуры должны быть простыми;
• Ошибка триангуляции — Origami не может создать 3D-сетку развёртки.
