Перекрывающиеся линии

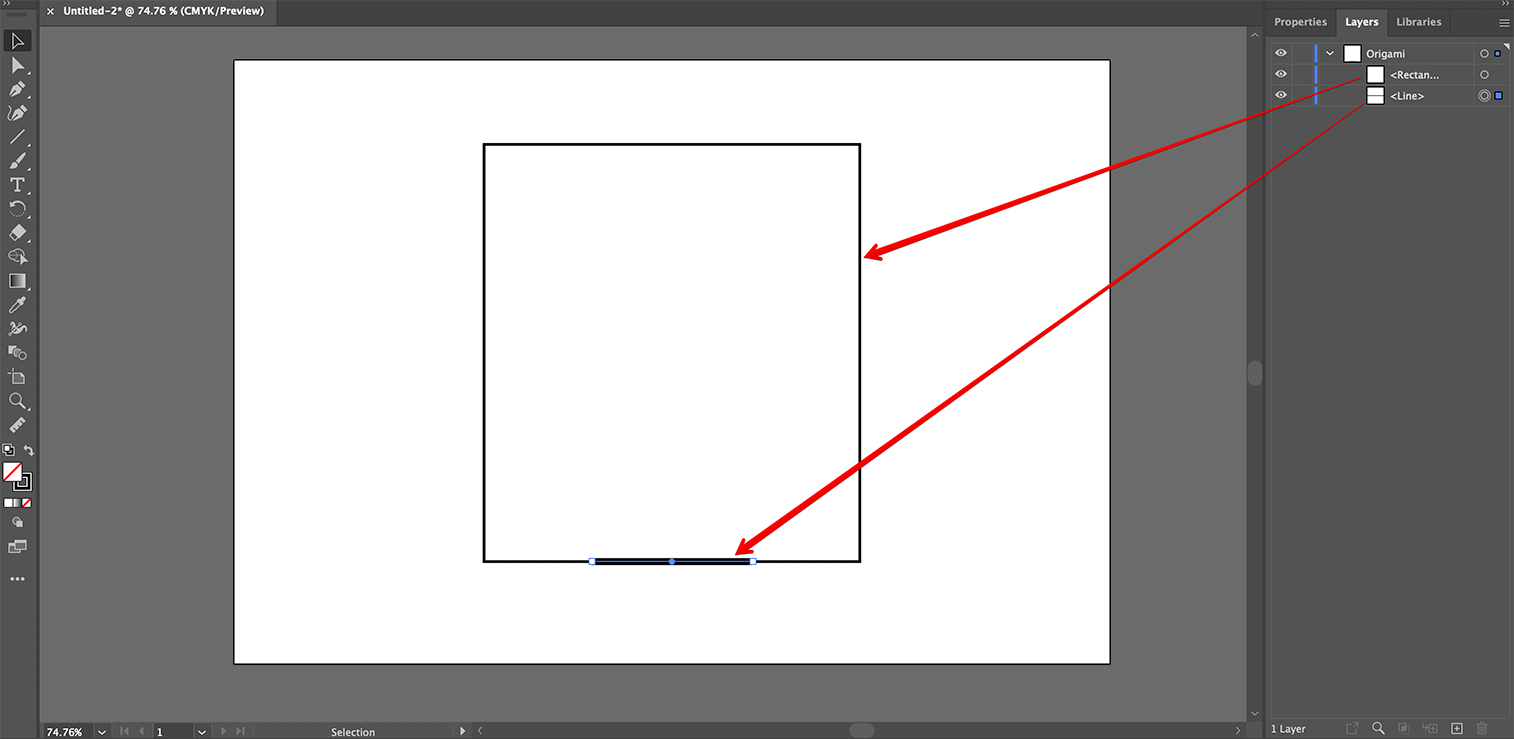

Иногда развёртки имеют проблемы, даже если выглядят нормально. В одном и том же месте может быть более одной линии — такие линии называются перекрывающимися. Вот простой и очевидный пример:
Вторая линия (сделанная толстой для наглядности) перекрывает основной прямоугольник. Origami обходит линии для построения замкнутых контуров и последующего преобразования их в 3D-сетки, и такие перекрывающиеся линии могут нарушить алгоритм обхода и вызвать трудно идентифицируемые ошибки.
Обычно перекрывающиеся линии не столь очевидны. Вот ещё один пример:
Что делать?
В развёртках не должно быть перекрывающихся линий. Ни линий реза, ни линий сгиба. Частичное перекрытие также не допускается.
Найдя перекрытие, исправьте его, удалив лишние сегменты или перестроив вершины так, чтобы линии не перекрывались.
Хотите еще?
- Почти вертикаль/горизонталь — линия чуть отклонена;
- Невозможная фигура — не складывается как целое;
- Незамкнутый контур — нужен сплошной непрерывный контур;
- Линия сгиба во внешнем контуре — контур должен быть из линий реза;
- Пересечение кривых — это может быть непросто;
- Пустая развёртка — почему развёртка не видна?
- Висячий элемент — если контур никуда не ведёт;
- Невозможная линия сгиба — линия сгиба, которой не должно быть;
- Несогласованные линии сгиба — одинаковые линии — один угол;
- Некорректная линия сгиба — у линий сгиба есть ограничения;
- Перекрывающиеся линии — линии не должны перекрываться;
- Отдельный элемент — развёртка должна быть цельной;
- Точки слишком близко — избегайте скученности;
- Z-конфликт — что делать с перекрывающимися полигонами.
Ниже перечислены проблемы, которые выявляли старые движки складывания развёрток:
- Пересекающиеся отверстия — отверстия не должны перекрываться;
- Внешнее отверстие — все отверстия внутри внешнего контура;
- Смещённые элементы — концы должны совпадать идеально;
- Слишком маленькие элементы — контуры должны быть простыми;
- Ошибка триангуляции — Origami не может создать 3D-сетку развёртки.
